Paso 8: Controles - montaje de los botones
Aquí hay un par de cosas que vamos a necesitar:
-La madera, como una superficie de montaje. También se puede utilizar metal fresco pero es difícil trabajar.
-Material para trabajar con la madera, como una sierra, máquina de perforación con brocas para agujeros más grandes.
-Algunos tornillos o clavos y un martillo o un destornillador.

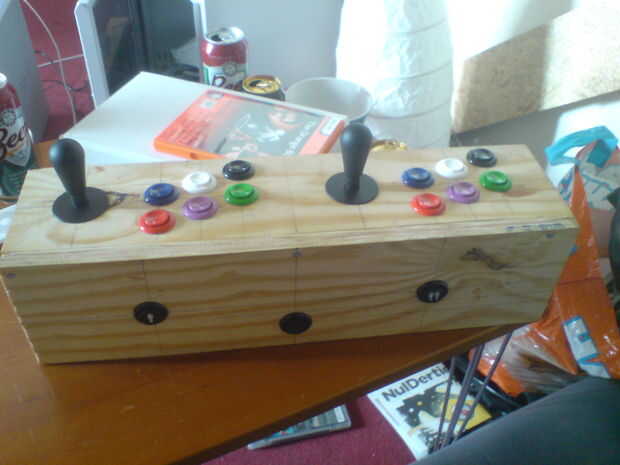

Primero tienes que decidir qué tamaño de la Junta va a ser, este tal vez difícil ya que puede no ya tienes un gabinete o un plan para un gabinete que tome medidas de. Ya había comprado un gabinete roto así que ya sabía que mina tenía 54 cm de ancho y 13 de profundidad y asegurarse de que la madera no más gruesa que el tamaño de los botones.

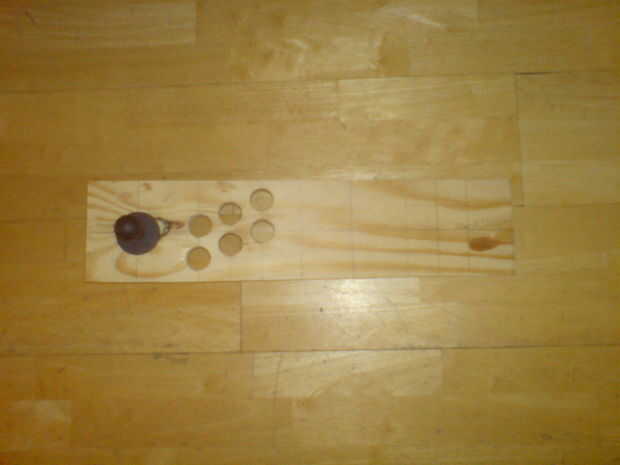

Después de que hayas decidido que necesitas sacar el diseño que tenía en mente. Sólo tener en cuenta los tamaños de los botones y la parte inferior del joystick, también necesita espacio en la parte inferior. También tenga en cuenta que el Pac debe montarse allí. (ok no es necesario estar en el mismo tablero pero es útil si necesita transportar o algo). Revise las imágenes de mi solución.

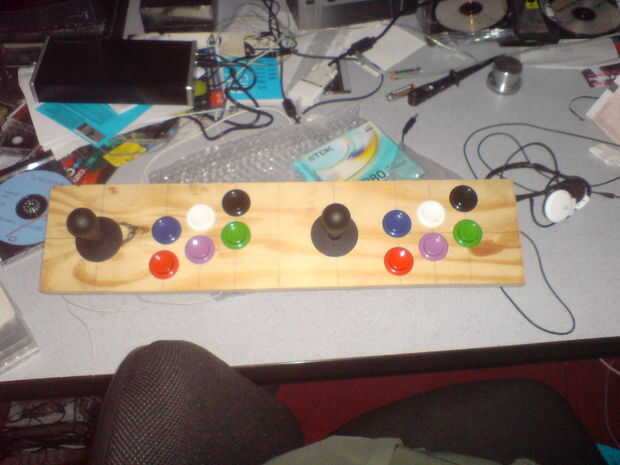

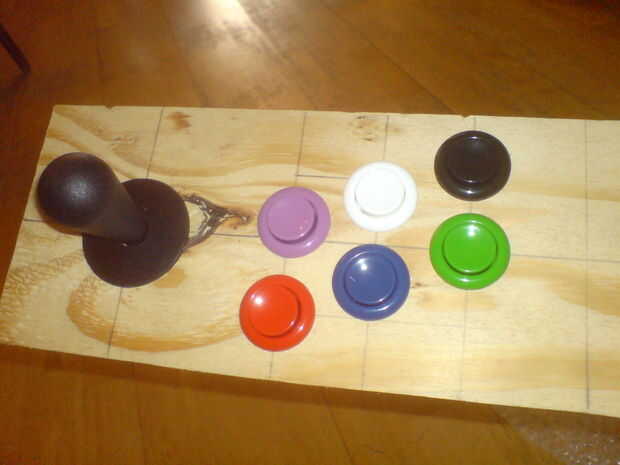

Como se puede ver ligeramente anguloso los botones un poco más ergonómico y que encajen mejor.

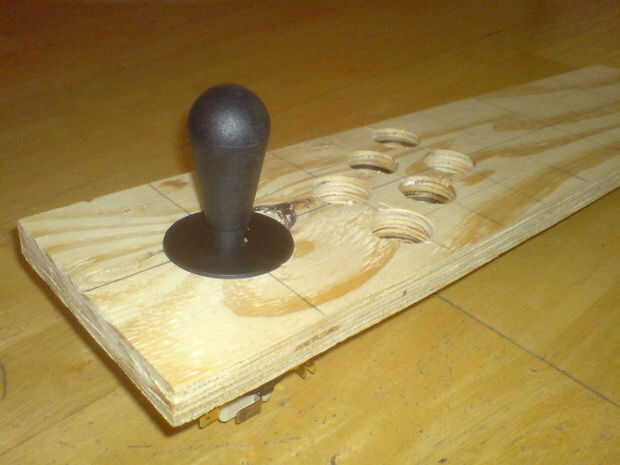

El tamaño de los orificios son naturalmente del mismo tamaño que el diámetro de los botones, el agujero de la palanca de mando tiene que ser del mismo tamaño que los botones, si no probablemente no se moverá. Creo que el tamaño estándar es de 28 mm.
Para montar los botones tienes que pinchar el micro interruptor en el extremo inferior, luego el tornillo del anillo. Después de que coloque el botón en el orificio, vuelva a enroscar el anillo y haga clic en el interruptor micro. El joystick es un poco más complicado, dependiendo de la palanca de mando que tiene. Ninguna manera debe separar el palillo de la mitad inferior. A continuación monte la mitad inferior en la parte inferior de la junta con el agujero exactamente centrado y los micro interruptores hacia cada lado recto. Ahora poner el canal posterior del palo la parte superior y fijarlo nuevamente.
