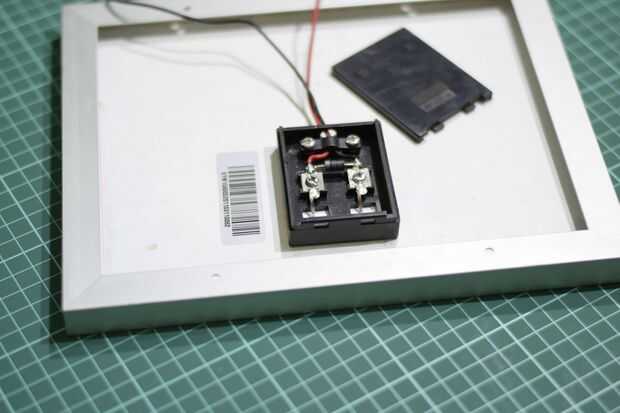

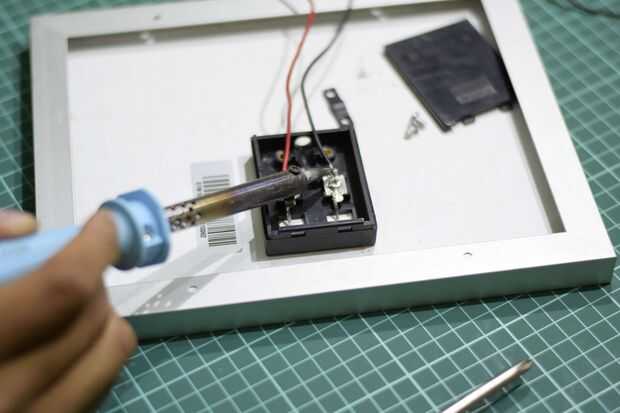

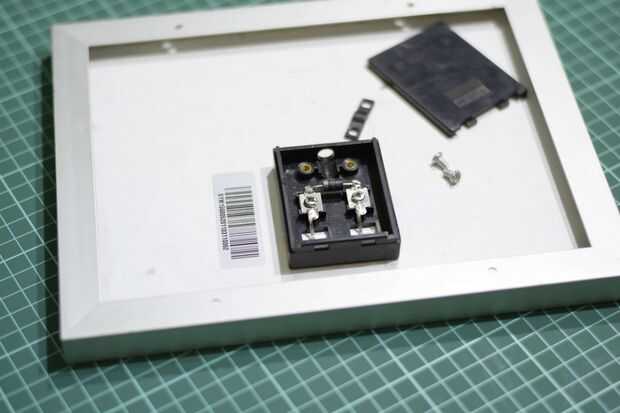

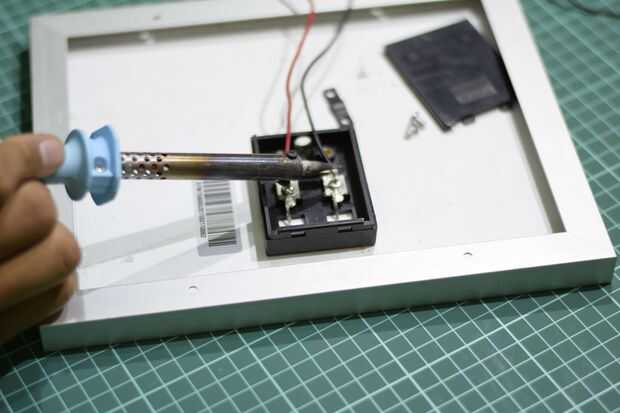

Paso 9: Poner juntos

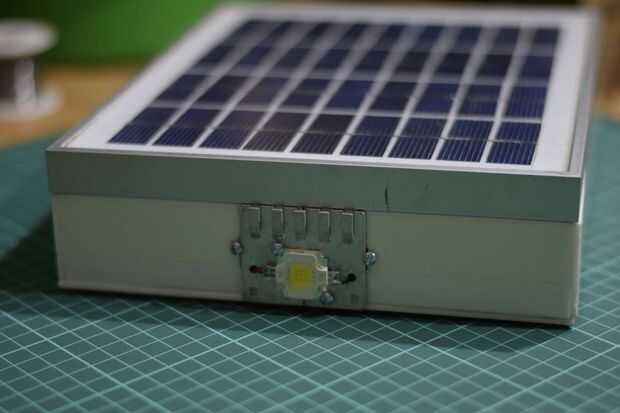

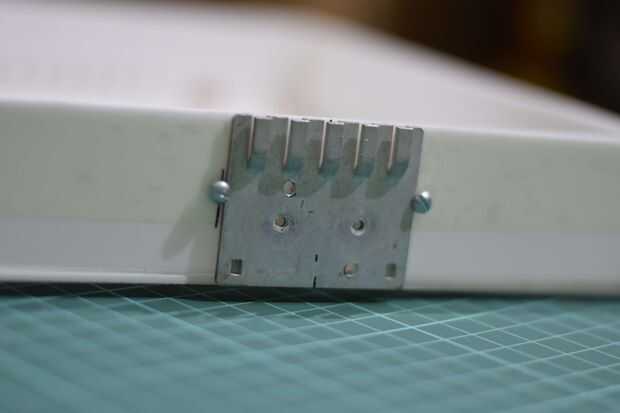

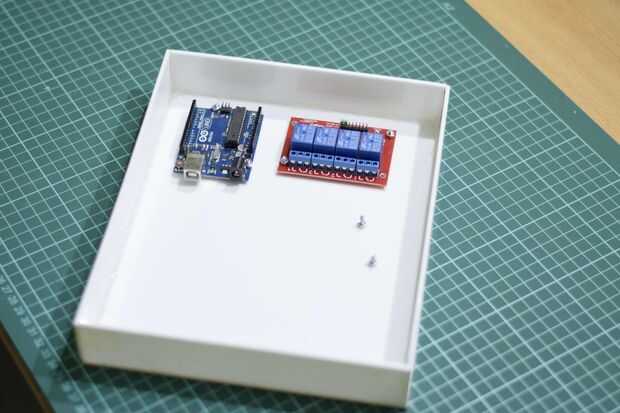

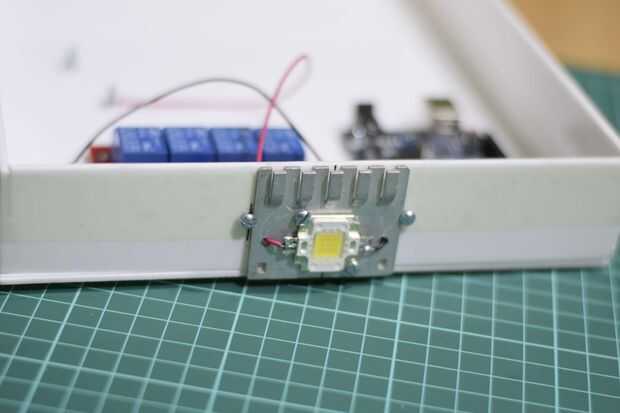

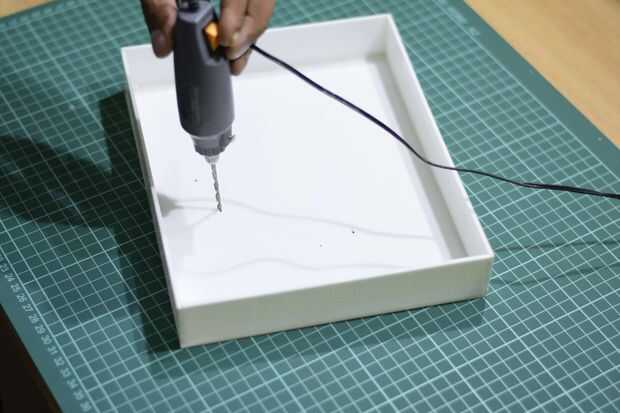

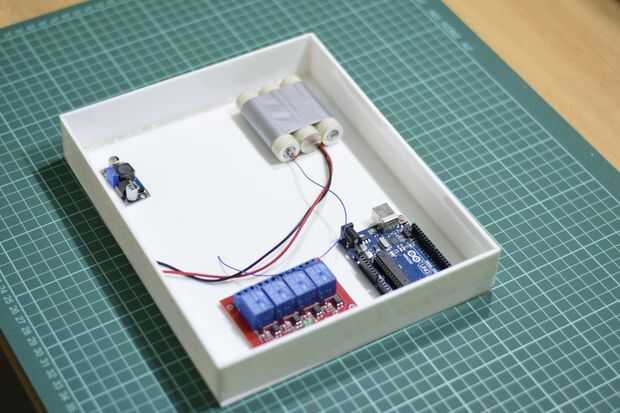

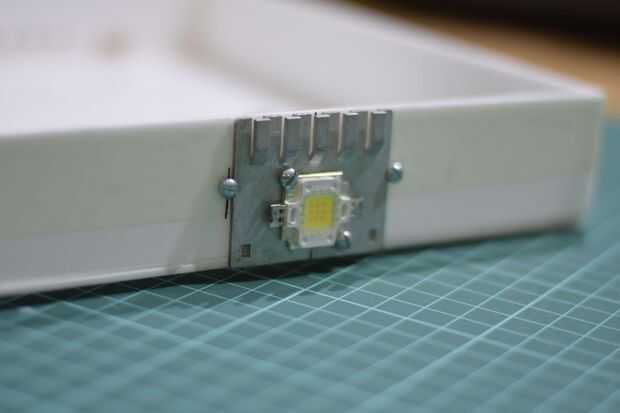

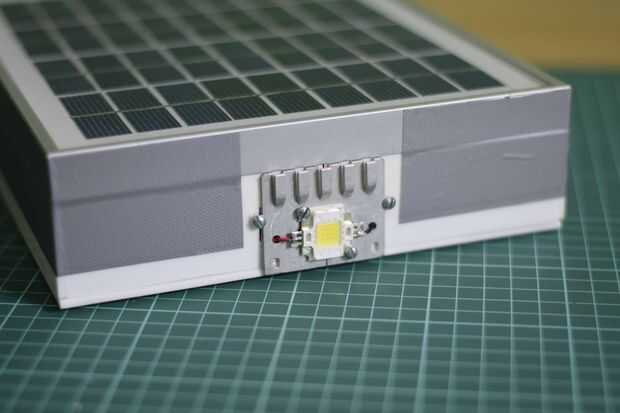

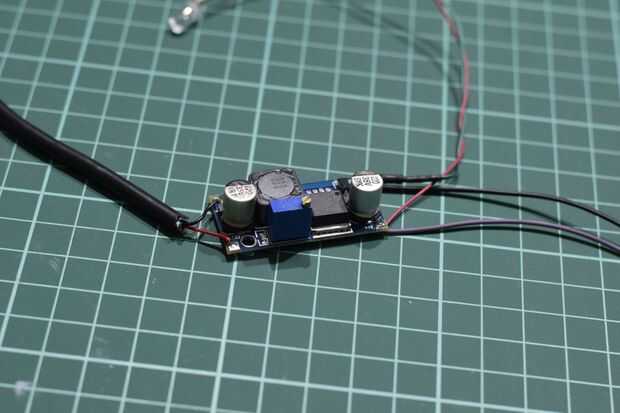

Tenemos que montar los componentes grandes en el plexiglás. Así que coloque el arduino, el módulo de relé, módulo de carga, perfboard. Puesto que como mantener en vista el lado LED y panel de control. Marque los orificios y perfore les. Sujete los componentes usando las tuercas. Para el LED, perfore y asegure el disipador de calor del lado que desee. Taladrar y fijar el LED en el disipador de calor. Pase los cables a través de dos agujeros de otro.

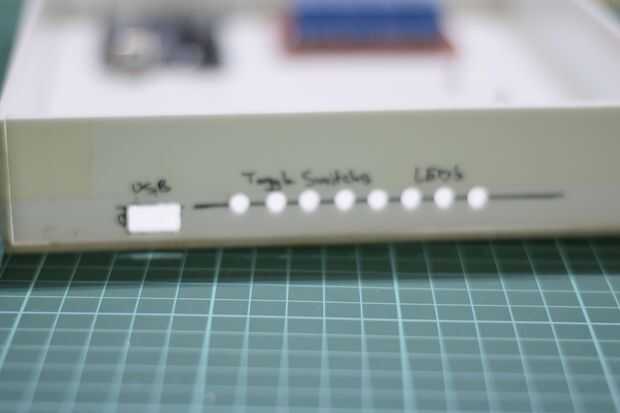

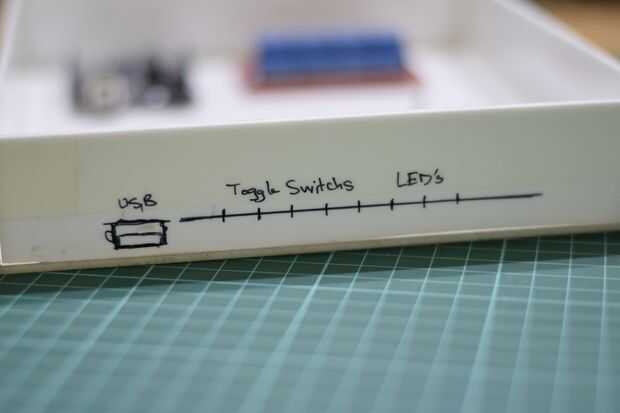

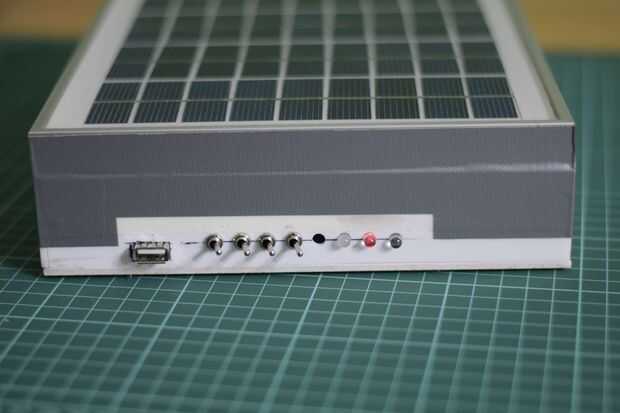

Perfore agujeros para los interruptores, leds y USB. Marque la ubicación de los agujeros. Sólo marcaron puntos separados 1 cm y los perforados. Para el USB, tienes que taladrar los agujeros múltiples y afinarla usando un archivo.
Todo esto es sólo una pauta de cómo lo hice. Su diseño puede variar y puede ser una mejora sobre mi diseño.

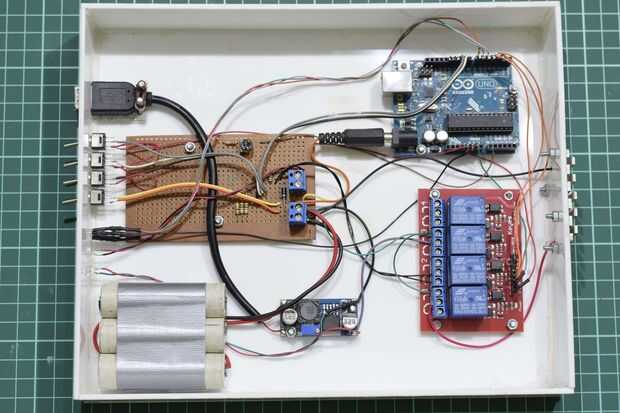

Una vez que se realizan todos los agujeros y componentes asegura, tienes todo de alambre. Enchufe el conector de DC en el arduino. Los motivos de la LED y la salida del alambre. Conecte las salidas y entradas de arduino. Fije la batería con cinta de doble cara. Quite las conexiones de arduino y conecte la batería. Prueba de todo. Asegúrese de que los interruptores están trabajando bien y dando el resultado deseado. Debe comprobarse la salida del divisor de tensión. Una vez todo bien, conecte las conexiones de arduino. Encender el interruptor de encendido debe girar en la placa Arduino y el relé. Si no, entonces Verifique todas las conexiones y compruebe el circuito.
Hecho interesante es que cometió un error en el circuito y tuvo que pagar por ello con un arduino. El arduino tiene dañado así que tuve que reemplazarlo. Así que trate de aprender de mi error.

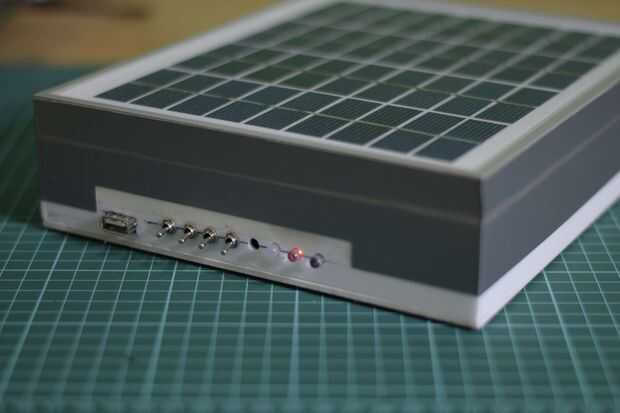

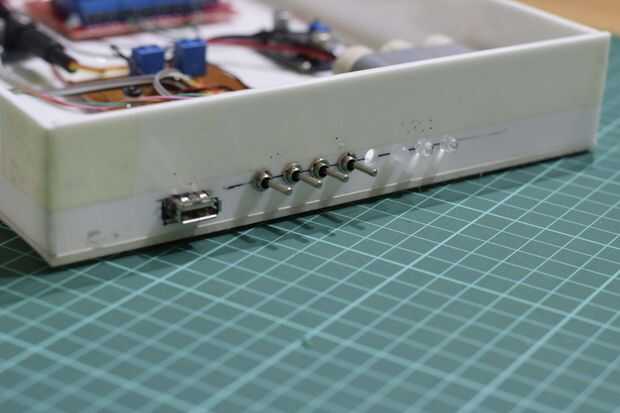

Fijar los interruptores y lo indicadores LED en los agujeros deseados. Realizar cualquier conexión final y usted es buenos ir.
Punta: Prueba de cada módulo y el switch y led antes de instalarlo. O de lo contrario será casi imposible remontar un problema.
