Paso 6: Construyendo el paquete de baterías
Le mostrará cómo construir un 3 celdas Li Ion batería completa con diagrama y todo, pero si usted prefiere el camino fácil, lo que puedes hacer es comprar un 3s Lipo de cualquier tamaño que usted desee. Tiene las salidas deseadas para la medición de voltaje de célula individual. Pero me gusta hacer las cosas yo fui con un enfoque de bricolaje en su lugar.

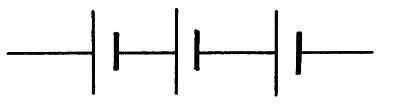

En primer lugar echa un vistazo en el diagrama del circuito anterior. Las tres células se conectan en serie y luego la salida principal se toma de la tierra abierta y positiva abierta terminal. Hay una línea de salida más para medida de voltaje.

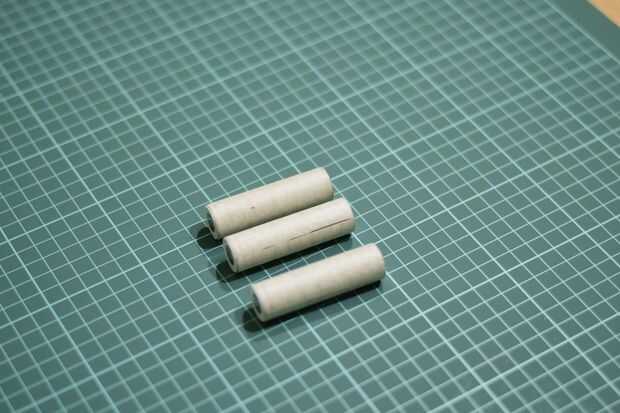

Lo que hará es place las tres células en paralelo tales que media célula se voltea. Con cinta adhesiva.

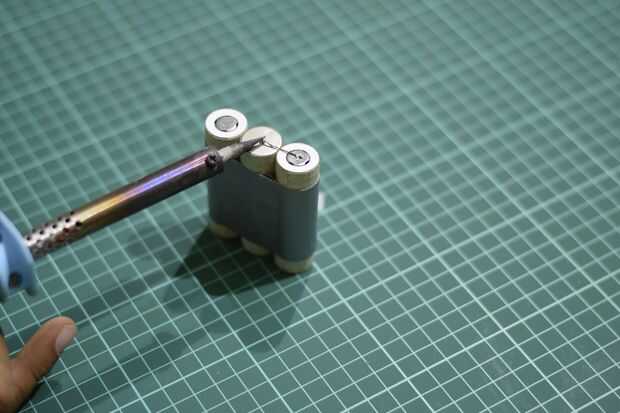

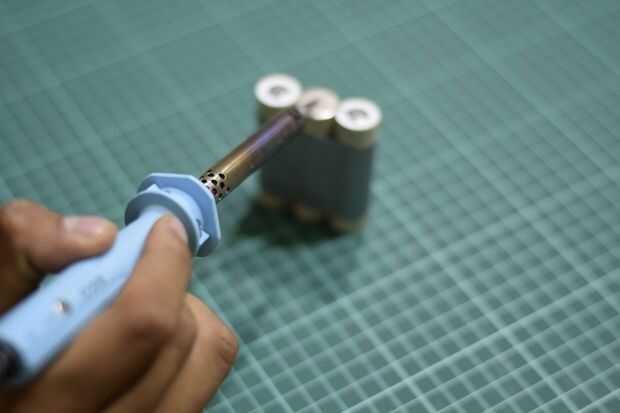

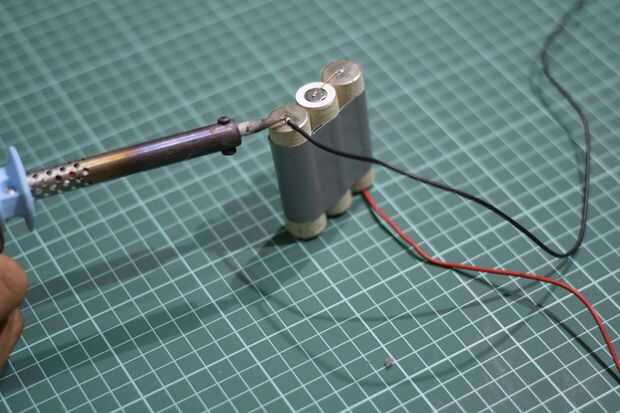

A continuación será soldar los cables como se muestra. Ahora sé que algunos de ustedes pueden decir que su peligroso lo de la soldadura de baterías pero si lo haces rápidamente sin mantener el hierro en ella por mucho tiempo, entonces no será ningún problema.

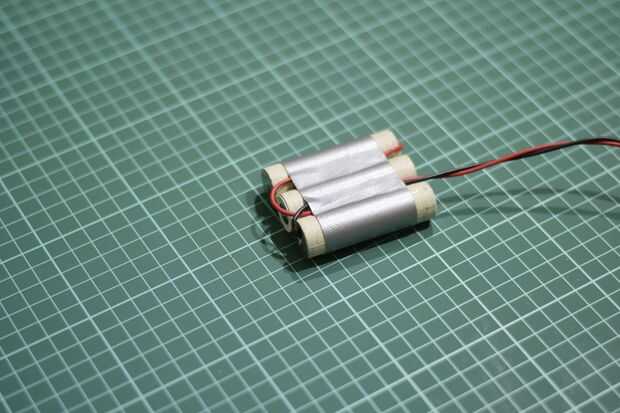

Una vez que todos los cables se sueldan, Fíjelos usando cinta y acabar con el paquete.
