Gafas con linternas y un modo dual de la parte (7 / 12 paso)

Paso 7: Para soldar los cables a NeoPixels

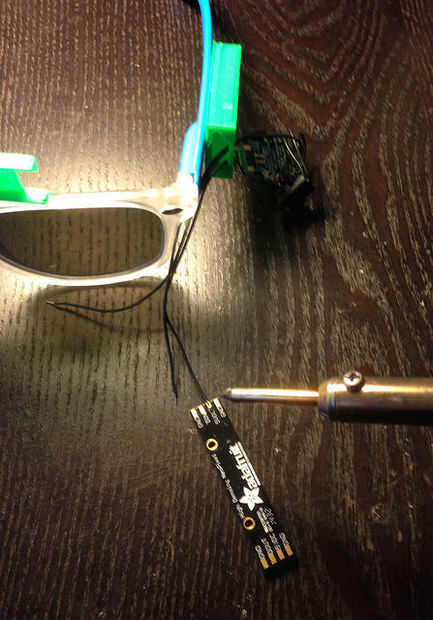

La soldadura de los 3 cables de la caja de la baratija en el NeoPixel Stick

  • Conectar el pin de 5V de baratija a VCC en el palo de NeoPixel
  • Conectar el pin GND a GND
  • Conectar el pin #1 DIN en el palo

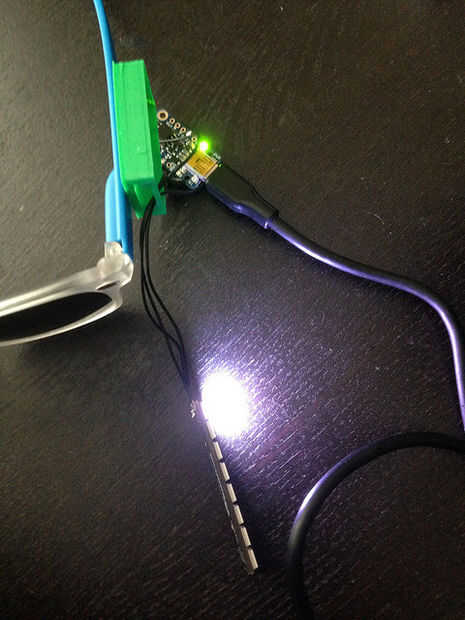

Una buena idea es probar rápidamente las conexiones conectando un USB MiniB a usted portátil/USB adaptador de corriente, aquí se debe observar que los primeros píxeles brille.

Además en este punto usted puede cargar el código adjunto en el siguiente paso para probar las conexiones soldadas al botón slide en la caja de la baratija como se muestra en el video.

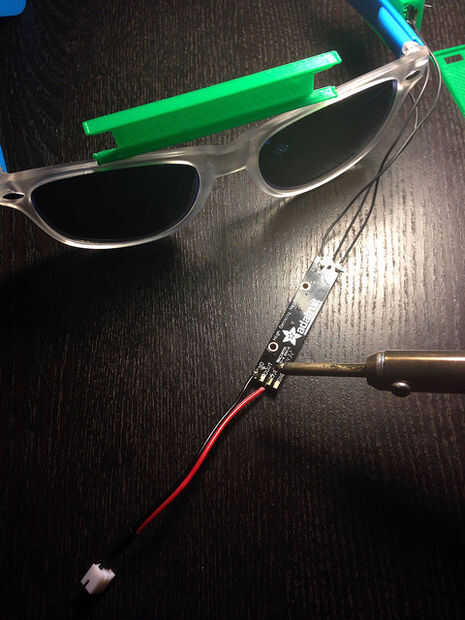

Ahora, corte la extensión de la batería JST y soldar el cable rojo a la NeoPixel palo VDC y

Conecte el cable negro a GND

Para probar el Lipo conexión mueva el interruptor en ON, después de conectar los cables JST machos y hembras.
