Paso 1: El circuito de control de
Sólo estaba usando LEDs, he preferido utilizar un circuito estándar de "multi-vibrador" que tiene dos transistores, sin embargo, tiempo no permitió el lujo de ir a través de catálogos, localizar las partes correctas, como entre los kits disponibles había sólo esta alarma Dasher interruptor intermitente que, porque es parte de una serie educativa, está basado en un temporizador 555.
Como este circuito ocuparía nada de 6V a 24V, seriamente considerar reemplazar el Transistor de potencia con una versión de la 4A a correr genuino color de luces de freno. Despidió esta idea debido al calor, no apetece quemar mis párpados. Por lo tanto, terminé con una planta de energía nuclear se utiliza para hervir un huevo.

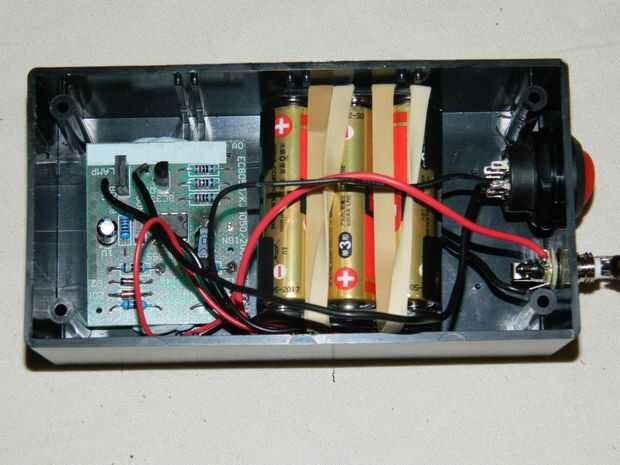

Como aún estaba considerando el uso de bombillas de luz real el uso de un 8 * portador de AA era obligatoria, y ya tenía las células AA.
Si nunca había considerado bombillas de luz, una batería de 9V solo podría han resultado en un cuadro mucho más pequeño. La placa de circuito se mantiene en posición con "BluTack".
El ancho de la caja era conveniente para la batería, y las bandas de goma alrededor de él deje el paquete de desplazamiento en cualquier dirección. Por centrándola, la caja es más equilibrada que si todas las células del AA fueron colocadas en un extremo.
