Paso 1: Microprocesador: Arduino UNO

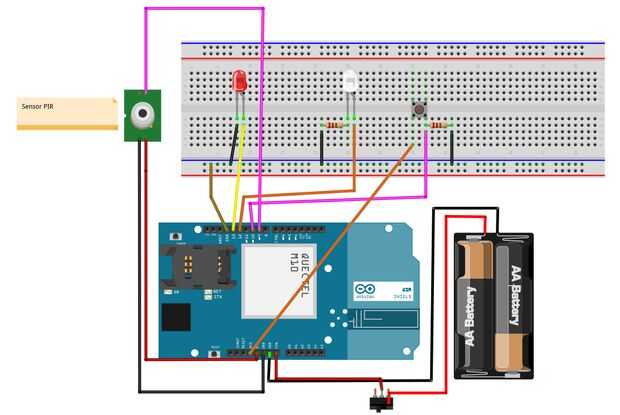

El microprocesador Arduino conecta los siguientes elementos gracias al siguiente croquis:
- Interruptor de encendido
- LED de detección de presencia
- Sensor PIR
- Botón de envío de datos
- LED que indica el envío de datos
- Escudo de placha de comunicaciones
El software con el se ha programado Galditu realiza las siguientes funciones:
- Recibe la señal del sensor PIR cuando se producen presencia
- Inhibe la el sensor durante los siguientes 5 minutos a la primera detección
- Acumula en un contador las señales detectadas
- En un ciclo programable de tiempo envía a la plataforma web el valor del contador de actividad
- De forma manual es posible realizar envío de datos a la plataforma web, pulsando el botón de envío
