Galería de tiro interactivo (2 / 9 paso)

Paso 2: Construir el destino parte 1

El objetivo incluye un par de circuitos. Puede haber una manera más simple de hacer esto, pero no a mi falta de conocimiento, o las limitaciones de Arduino no puedo conseguir múltiples objetivos a trabajar sin el circuito 555 temporizador. Estoy usando el muy básico de lo sketch de Arduino y con un retraso para mantener un objetivo en un estado cambiado temporalmente hace todo lo demás dejan de funcionar. Así que estoy utilizando un circuito monoestable de 555 temporizador como una solución de hardware.

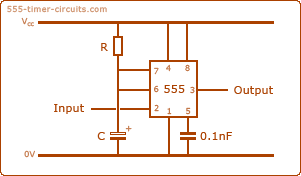

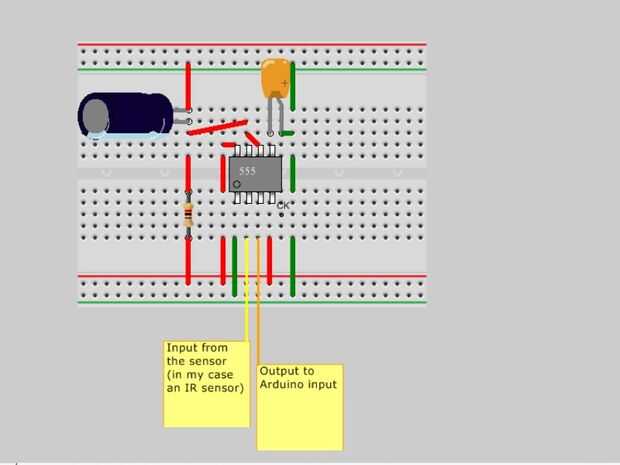

Empezar por construir al temporizador 555 monoestable circuito como se muestra en el gráfico. Usted puede decidir por su cuenta cuánto tiempo desea que su objetivo de permanecer en un estado cambiante. Esto determinará el valor de la resistencia y el condensador que se encuentran en línea (tengo un 100k y un 47uF). Para aprender todo lo relacionado con el temporizador 555 y encontrar una calculadora de resistencia / condensador valores van a este sitio Web http://www.555-timer-circuits.com/que es donde el mismo vino de.

*******
Actualización. Creo que no vendría mal una pequeña explicación de lo que ocurre aquí. El 555 circuito temporizador monoestable circuito cuando tendrá el pin de salida (pin 3) alta para una duración determinada por el resistor / combinación de condensador. El circuito se dispara por una baja de la señal en el pin 2 que viene desde el sensor de infrarrojos.
