Galería de tiro interactivo (5 / 9 paso)

Paso 5: Construir el destino parte 3

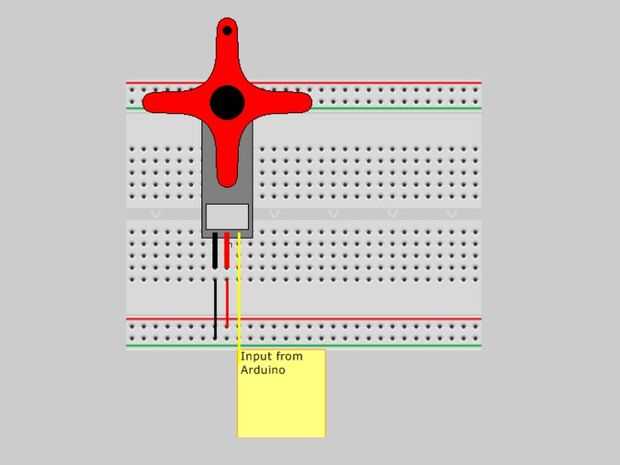

Se trata de la parte del objetivo que realiza una acción. En mi caso un servo se mueve de 0 a 90 grados y la espalda. La conexión del servo es simple, sin embargo de alambre color puede variar según el fabricante. En la mayoría de los casos es color rojo, negro (a veces marrón) y un tercero que en los servos que tengo es de color amarillo o naranja.

*******

Actualización. Para añadir una pequeña explicación. Voltaje de servo actuales requisitos varían por servo de tamaño y tipo. Mi servo es muy pequeño y se ejecuta en 5 voltios a unos 200 mA. El servo requiere energía de dos cosas y una señal. No recuerdo exactamente cómo los trabajos de señal saber que ciertos anchos de pulso igualan a diferentes acciones. La señal se enciende el cable amarillo (el color puede variar) de Arduino que genera el pwm adecuado.
