Paso 4: Construcción de la máquina
Esta parte se centrará en hacer una estructura para el mecanismo.

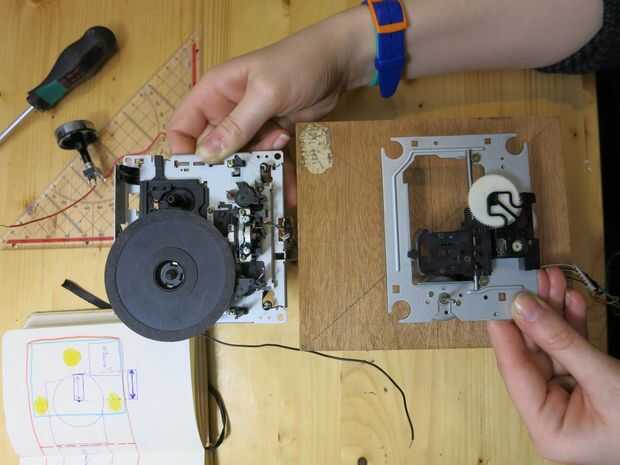

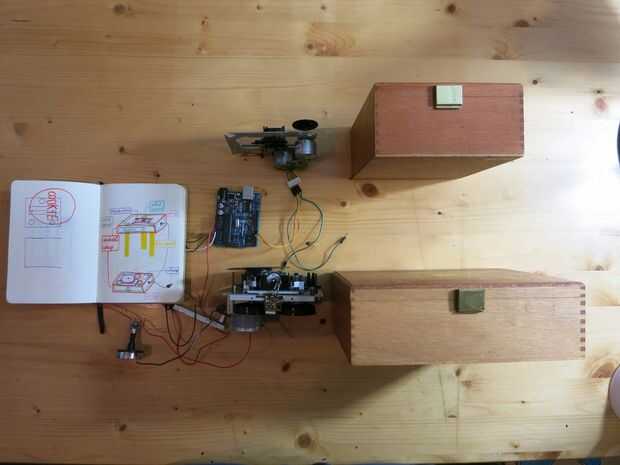

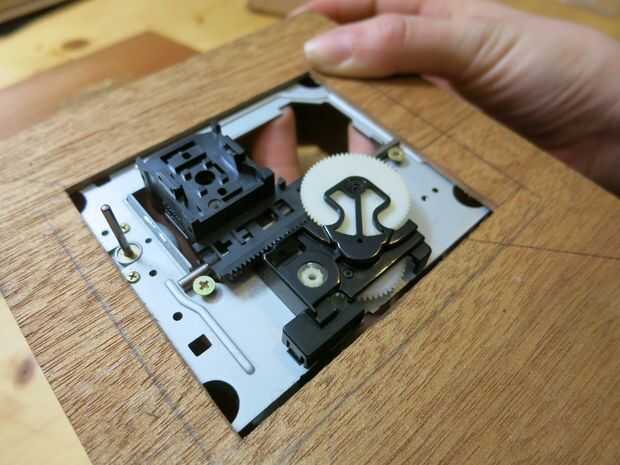

Lo primero para montar los componentes electrónicos en las dos cajas nos encontrará. Es mejor en el centro por lo que disponer de suficiente espacio. También ajustar el centro de la turner cookie con el mecanismo de la lente del CD como se muestra en las fotos. Así que coge un lápiz y dibujar el contorno de las piezas en las cajas de madera. No cortar en ese contorno pero 5mm interior para que tenga un margen para el mecanismo del tornillo. En este caso la madera era muy tierna así podríamos cortar con un cuchillo.

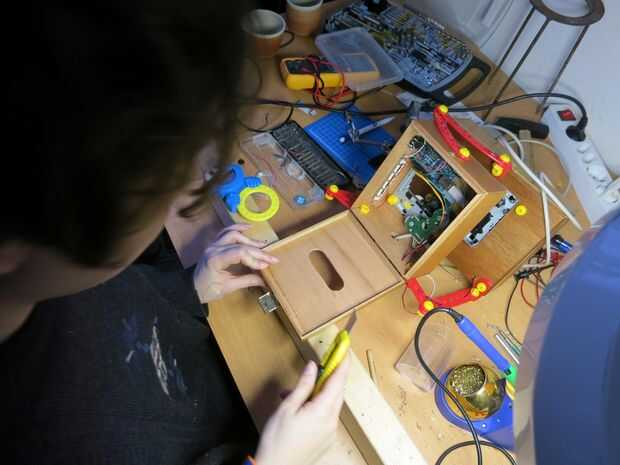

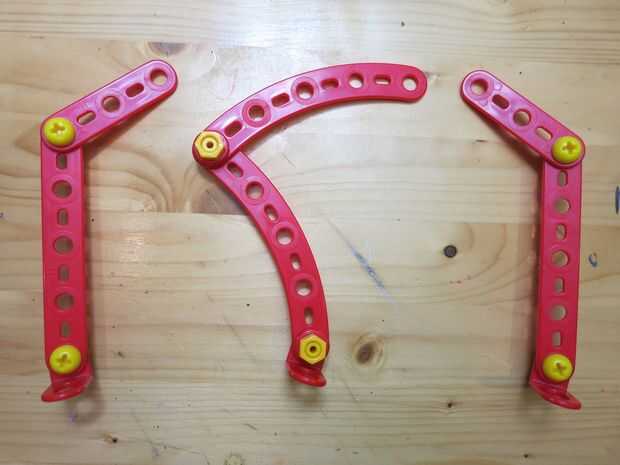

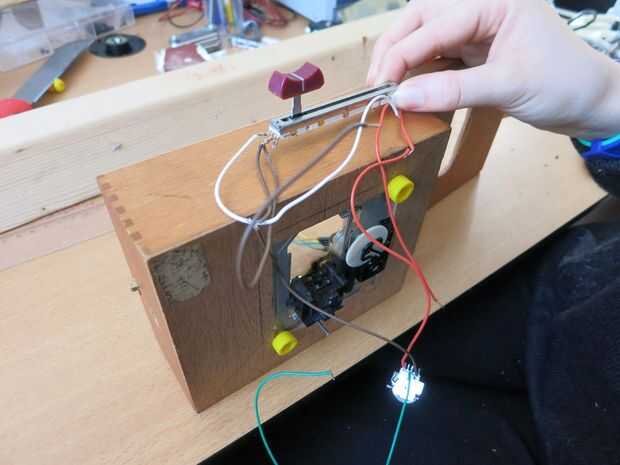

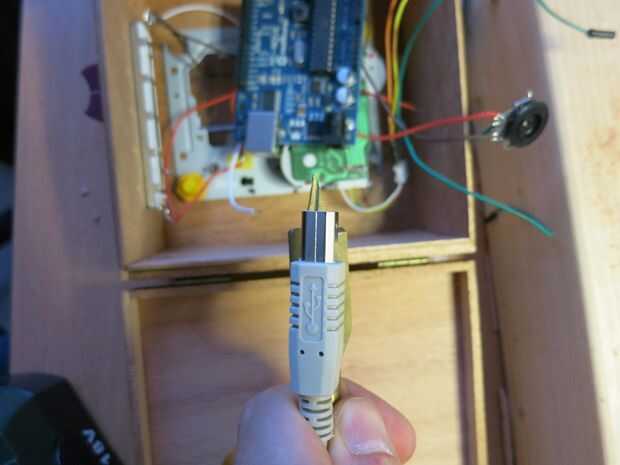

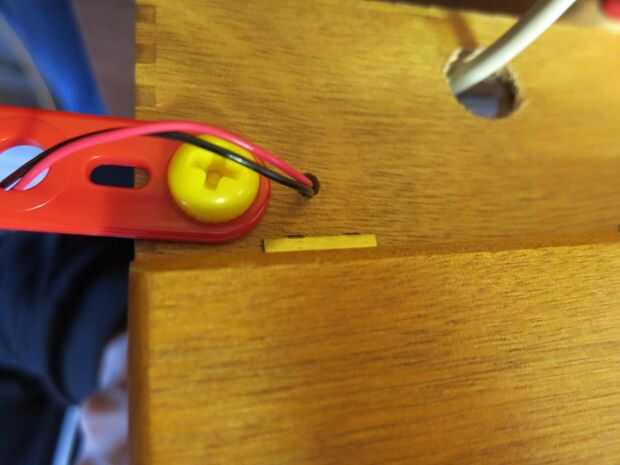

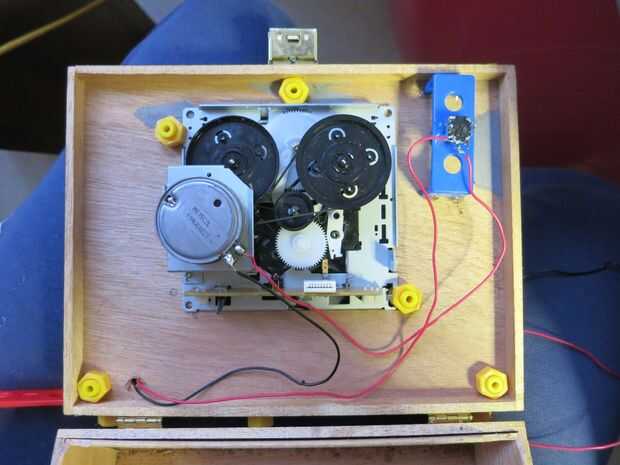

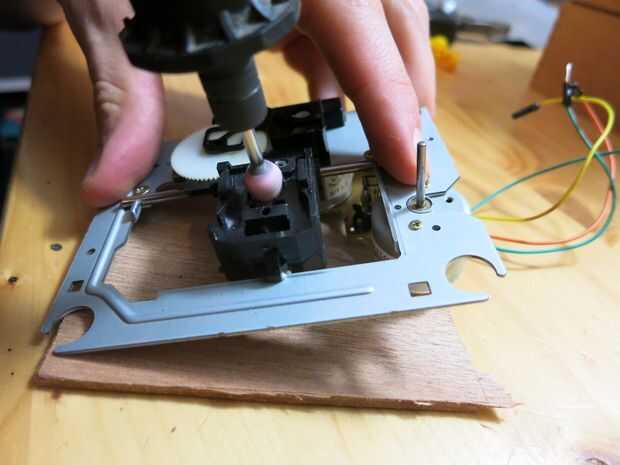

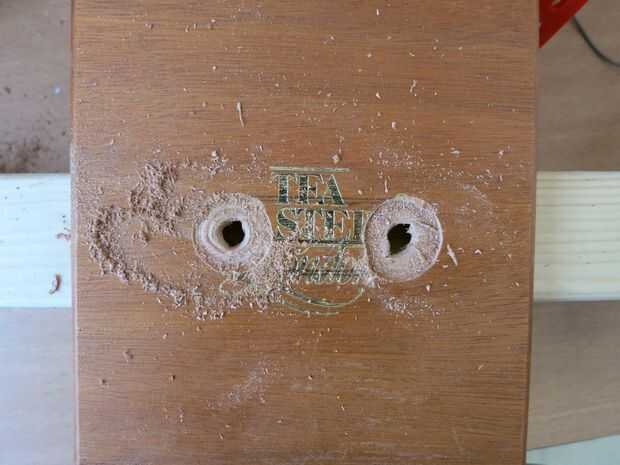

Siguiente paso es un montón de agujeros de perforación! Primero para fijar los componentes electrónicos, para unir los brazos y dejar que los cables a través. Un pequeño truco para la electrónica: si los tornillos son demasiado grandes para caber en los agujeros existentes pueden ser utilizados siempre como abrazaderas. Dispone de un conjunto de juguetes de construcción realizamos tres piernas articuladas. El cuadro inferior necesita tres agujeros para los brazos y la parte superior uno así. Asegúrese de probar antes de perforar por lo que es en el lugar correcto! Un agujero en la parte posterior de la caja superior libera el cable de alimentación o USB. También hacer que un pequeño agujero en cada caja será necesario para la electrónica de la parte inferior conectar al Arduino colocado en la parte superior. La parte del mecanismo de CD donde el objetivo era necesita ampliarse para poder montar el embudo de vidrio. También hacer una abertura en la caja superior para permitir el libre movimiento del embudo. Finalmente, si desea implementar controles como lo hicimos, se necesita abrir un espacio para ellos también.
Muy bien!

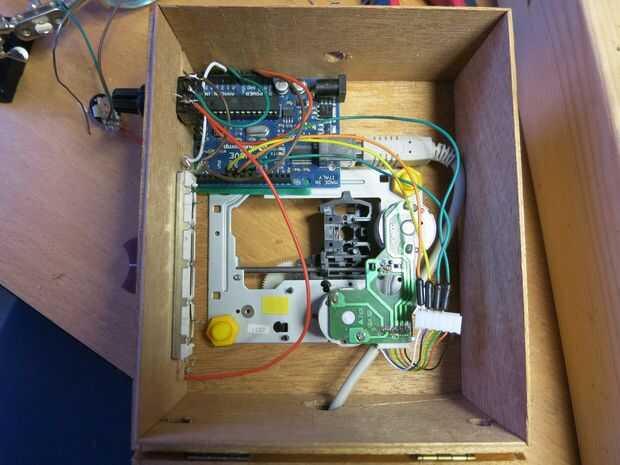

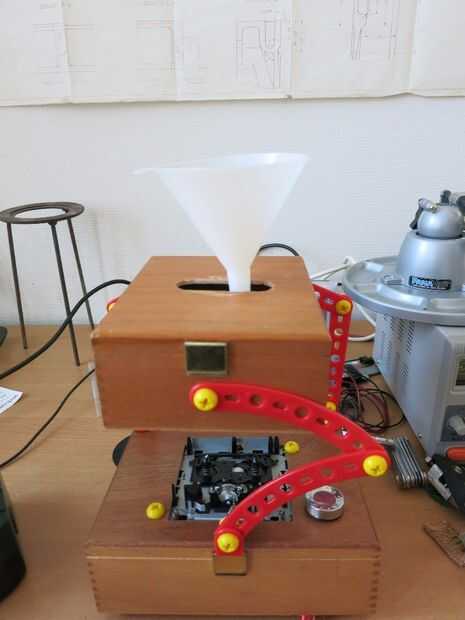

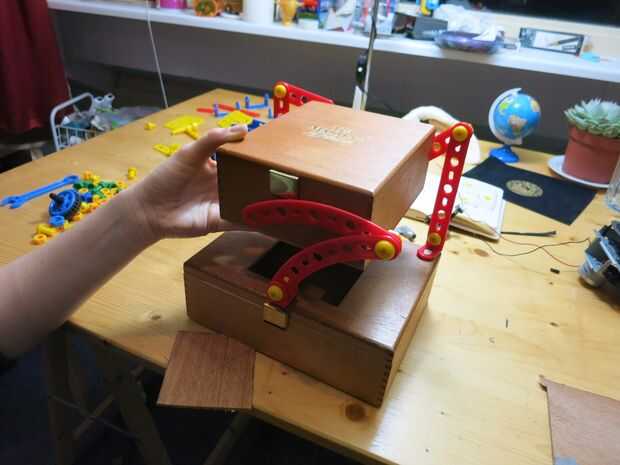

Ahora se colocan los componentes electrónicos, los brazos se puede construir y se atornillan (aunque podría haber ya hecho que), permitirá el ajuste de la altura de la máquina, por lo que también puede dibujar en crepes, cupcakes,... No olvide añadir su elemento favorito de Cookie Monster en el frente de su obra maestra, la máquina se realiza casi!
