Gallinero móvil con algunos automatización (7 / 8 paso)

Paso 7: Electrónica y sensores

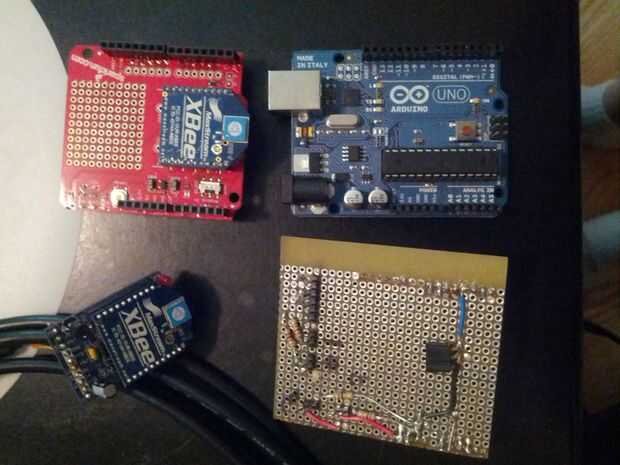

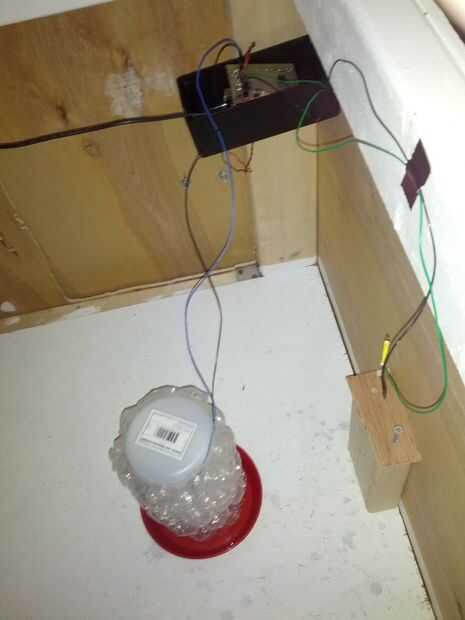

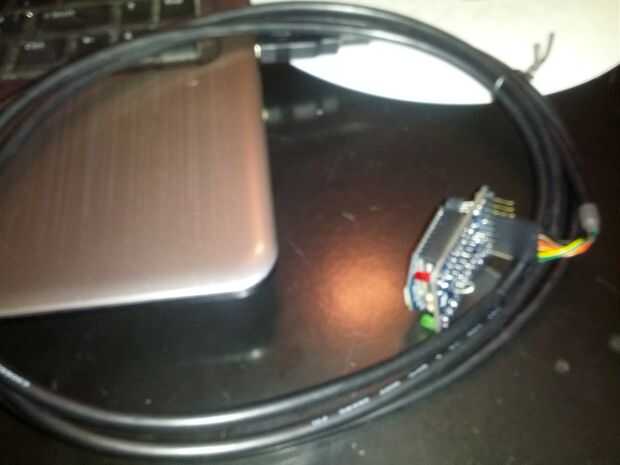

En el sistema existen tres sensores: termistor de temperatura, sensor capacitivo de nivel de agua y sensor de contacto para el estado de la puerta.  Todos los sensores están conectados a un Arduino Uno vía un tablero personalizado construí...  Comunicación XBEE es manejado con un xbee shield de Sparkfun y un cable de adaptador/FDTI xbee de Adafruit.  Aquí es un gran básico durantel para Xbee.

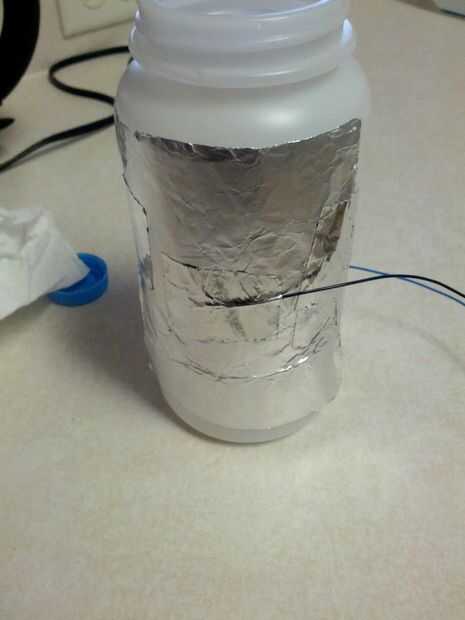

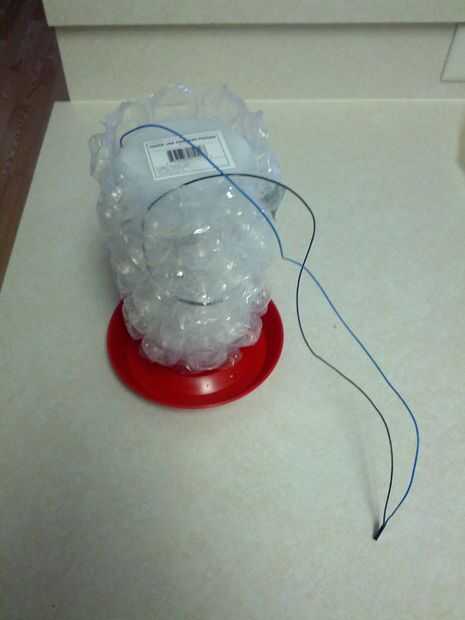

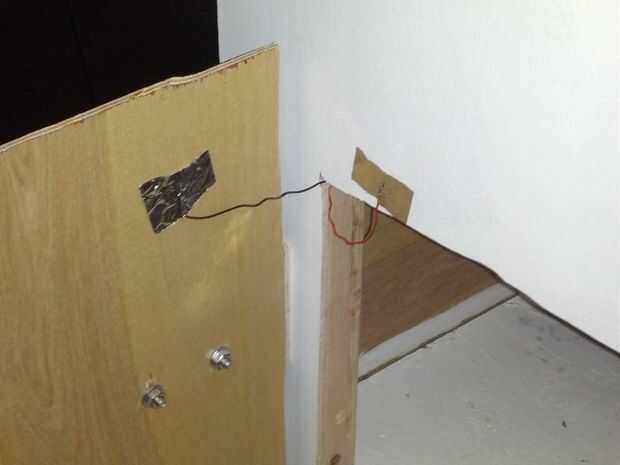

Termistor es sólo una norma NTC con un pullup k 10.  El sensor de agua es de dos piezas de aluminio a ambos lados de la botella de agua.  Un lado está conectado a tierra, al otro lado está ligado con el conector de sentido.  Una resistencia de 1 Mohm es puente entre las patillas de recepción y enviado.  La biblioteca capsense para Arduino hace esta bastante directo.  Sensor de la puerta es de sólo dos piezas de aluminio que conecta la clavija a tierra cuando la puerta está cerrada.
