Paso 11: Las luz sensibles fototransistores
1. ahora que se hacen todos los agujeros crudos puedo comenzar con los fototransistores, trabajando línea tras línea. Ten cuidado con la orientación (más-menos) de sus transistores y use Super Glue.
2. eso de cómo debería ser el otro lado, todos los cables cortos en una sola dirección, los largos en la otra.

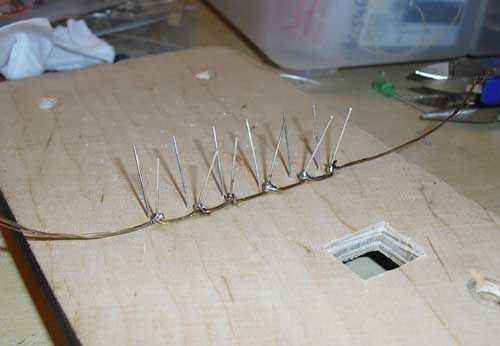

3. ahora puedo hacer un pequeño lazo alrededor de los cables de la misma, sin ver hacia fuera demasiado si es más o menos.
4. a continuación una pequeña gota de soldadura en cada conexión y hecho.
5. el otro contacto que hice un poco más alto para una distancia real entre los dos opuestos, más y menos.

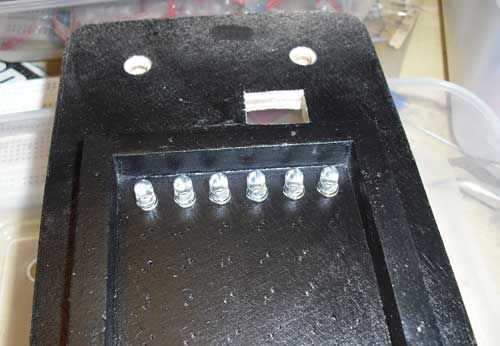

6. Recuerde que el sistema que comenzó con – por ejemplo, hasta menos, por más. Luego se puede cortar del cable sobrante de los transistores, tendrás un espacio de trabajo menos desordenado. Aquí se fijan ya dos líneas.
7. Continúe con las restantes cuatro líneas de la misma manera. Es importante dejar suficiente cable a los lados de los transistores para más tarde hacer otras conexiones.

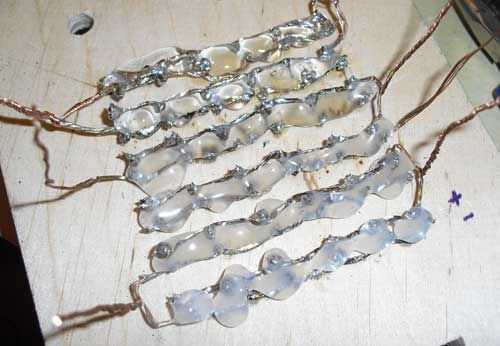

8. finalmente hacer: para aislar las líneas de más/menos he utilizado pegamento caliente otra vez (como en la punta del láser). Realmente añade a la estabilidad, algo debe tirar lejos en los cables. Tenga en cuenta que los vecinos más y menos se agrupan juntos.

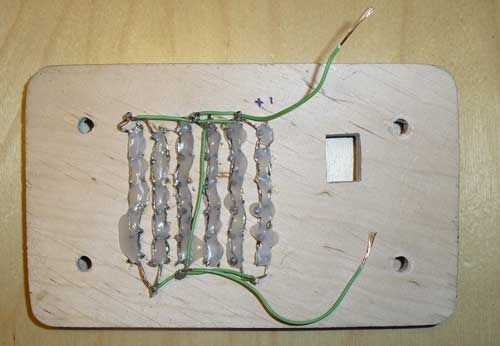

9. Conecte más todos en un hilo y lo mismo con las desventajas.

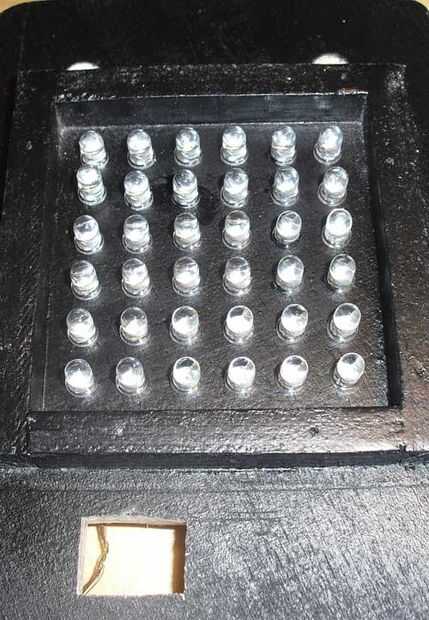

10. un campo Unificado de transistores se ve cool. ¡No te preocupes! Es más trabajo explicar, que en realidad, una vez que está bien preparado.
Recuerda la polaridad de los transistores de la foto! (extremos largos son menos extremos cortos más, frente a los diodos)
