GAMA láser (8 / 13 paso)

Paso 8: Construir el cuadro interactivo - partes básicas 1

Cada número se refiere a una imagen:

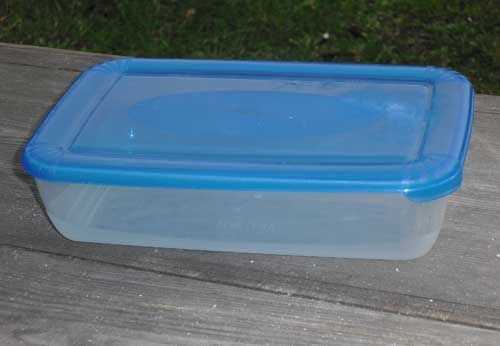

1. esta es la caja de almuerzo sencillo y ordinario, que sirve como contenedor para nuestro futuro destino interactivo.
2. un centímetro de la parte inferior de la caja (que será nuestra mejor) tenemos que colocar una madera contrachapada para arreglar los fototransistores y la tecnología para hacerlas funcionar. Medir es difícil debido a las esquinas redondas – usar otra caja y copiar el cuadrado para colocar igualmente los transistores.

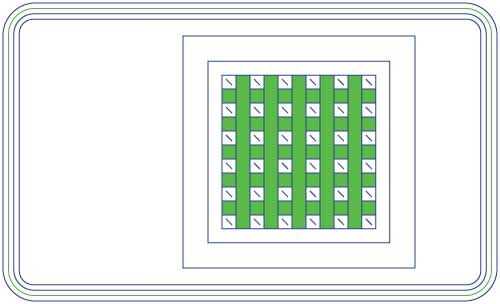

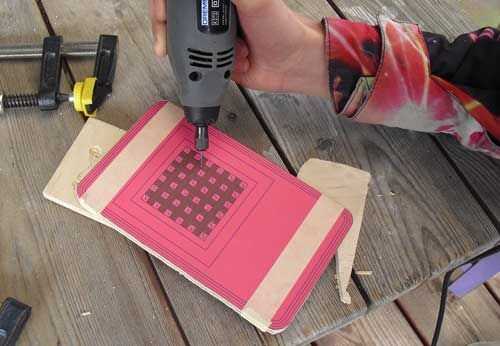

3. aquí coloqué una copia impresa de mi "ayudante" en un contrachapado de 8mm, perforación de agujeros con una broca fina de 1mm. Asegúrese de ir hacia abajo – este pequeño ejercicio es equilibrado, de manera que uno puede dejar que la gravedad el camino.

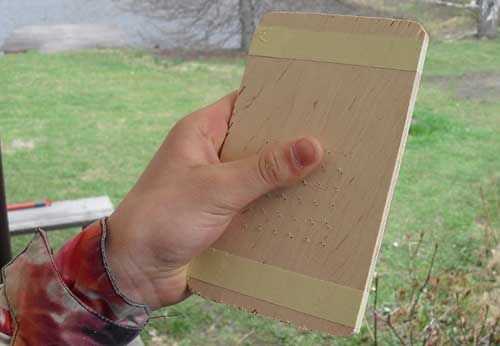

4. 72 agujeros más adelante, el primer trabajo se hace.

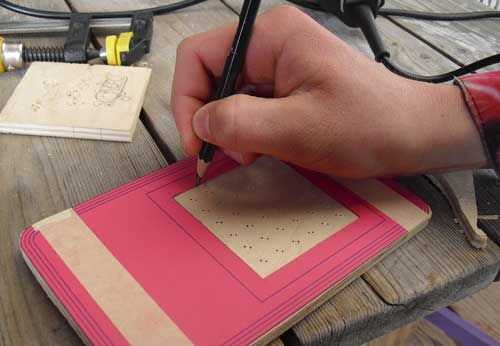

5. ahora puede volver a utilizar esta copia impresa, corte la Plaza del centro para marcar donde el espaciador de 1 cm (y protector de los fototransistores) va pegados a. Utilice una madera dimensional para obtener un resultado igual.
6. la madera de 1 cm² corté en dos fuera y dos piezas interiores. Les perforé, para apoyar el pegado con clavos (sin cabeza). Sólo para evitar la madera fina la grieta. Más tarde cortado lo suficiente de estos pines, para que no vean en el otro lado cuando conducido.
7. el marco listo, los 72 agujeros visibles, este lado ya bien coloreado (para aumentar la sensibilidad de los transistores). Los transistores tienen conclusiones, que tienen longitud desigual, además de ser el más corto. Les fijé con Super pegamento, asegurándose de que todos están alineados / ajustar en la misma dirección.
