Sonido Pro es una simple modificación que produce, el sonido más fuerte a través de un audio de 3,5 mm jack de salida. Nivel de habilidad es básica y es genial para principiantes:
Materiales
Original Game Boy DMG
Soldador de 40W
Alambre eléctrico de calibre 28
3.5mm audio jack (montaje en panel)
Poco paso a paso
Destornillador Tri-Wing
Arma de pegamento caliente
Instrucciones
Posterior de la PCB
1. Abra a su Game Boy quitando los 6 tornillos tri-ala en el panel posterior
2. se separa el frente y las espalda unidades tirando suavemente aparte el cable de cinta conectadas al frente del PWB de la parte posterior pcb.
3. ahora tiene dos piezas separadas, nos enfocaremos en la unidad trasera primero.
4. prepare los 3 cables para soldar. Cortar cada uno a una longitud de 6 pulgadas para permitir errores y flexibilidad. Tira y lata cada uno de los extremos de los tres alambres.

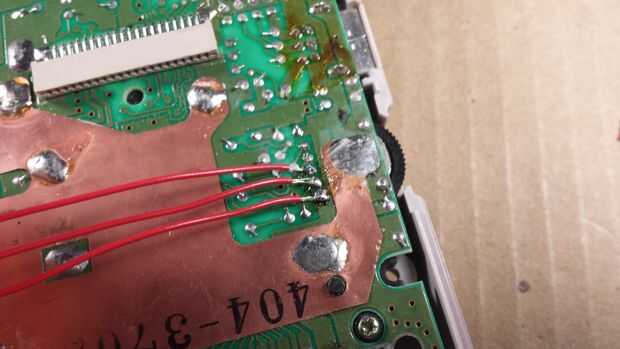

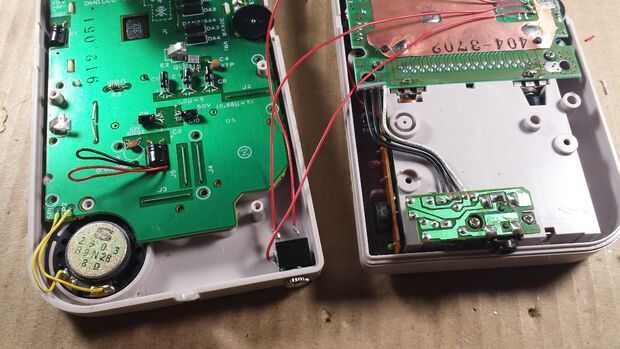

5. Ubique los tres puntos de soldaduras como se muestra en las fotos. Se encuentran en el lado derecho del tablero del PWB.
6. la parte inferior más terminal es un terminal de tierra . El anterior es el terminal de audio derecho y el de arriba es el audio izquierda terminal.
7. suelda un cable a cada terminal a partir de la tierra (más abajo) terminal.
8. a continuación el segundo cable al terminal audio derecha (media) de la soldadura
9. finalmente suelde el cable pasado a la terminal de la izquierda (más arriba).
10. Utilice pegamento caliente para mantener los cables segura colocando un poco de pegamento a la izquierda de los 3 terminales.

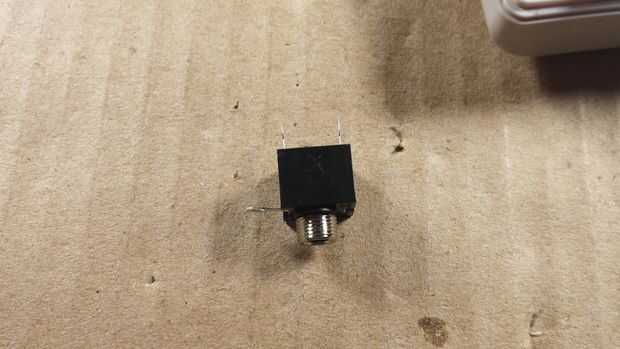

11. localizar al conector de audio de 3,5 mm.

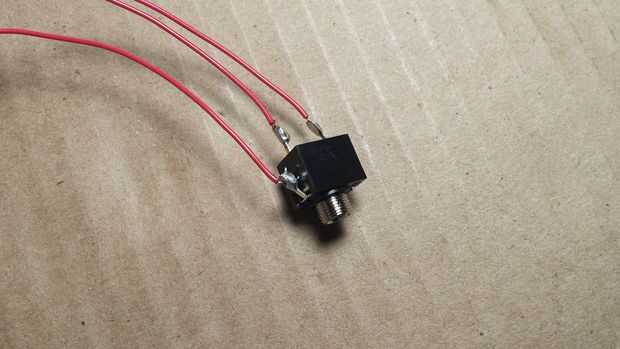

12. encontrar la tierra, los terminales izquierdos y derecho en la toma y marcarlas para conectar los cables que hemos soldados previamente.

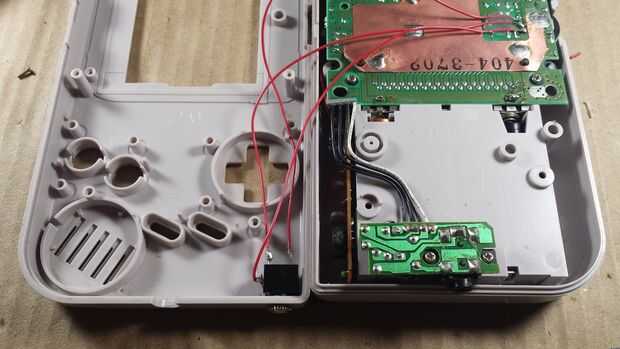

13. soldar el cable a tierra el brazo de tierra de la toma de audio.
14. hacer lo mismo con el derecho y los conectores de audio izquierdos.

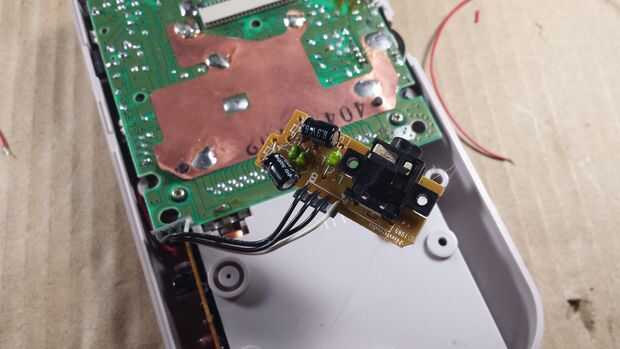

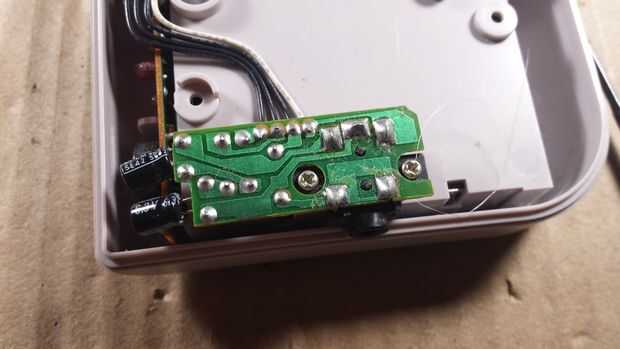

15. por último, ubicar a los auriculares originales y quite los 2 tornillos que la sujetan hacia abajo. Doble vuelta los condensadores negro para que se ocultará cuando cambie el panel. Vuelva a colocar los 2 tornillos y el conector de teléfono principal original.
Instrucciones
PCB frontal
1. ahora se perfore un agujero de montaje para la conexión de audio de 3,5 mm.

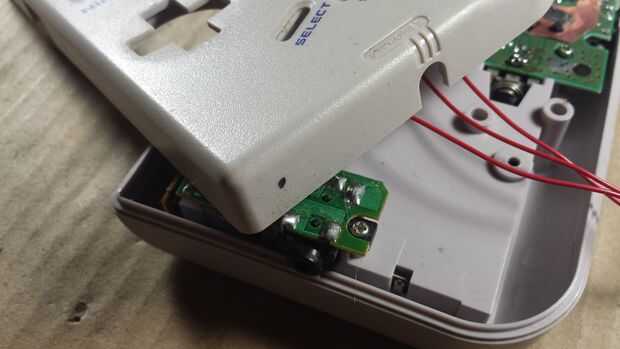

2. Seleccione un punto en la parte inferior del panel frontal en el lado izquierdo.
3. Marque su asimiento para la perforación
4. utilizando una mano empuñada con taladro y una broca de paso a paso, haga un orificio como sea necesario por su jack audio especificaciones de montaje. Si no está seguro del tamaño espera perforar. Poco a poco aumentar el tamaño de la bodega hasta la toma de audio.

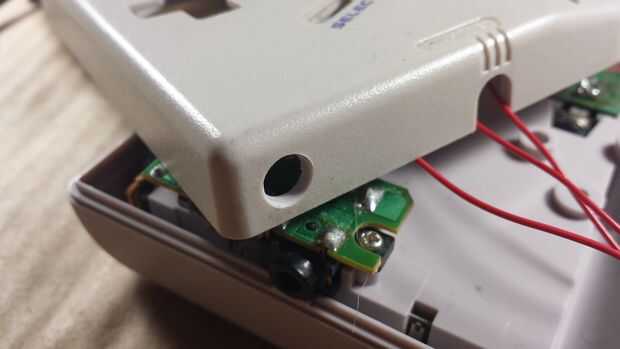

5. Quite la tuerca de la conexión de audio y meter el cuello del gato en el agujero. No se olvide de doble vuelta cualquier brazos que pueden interferir.

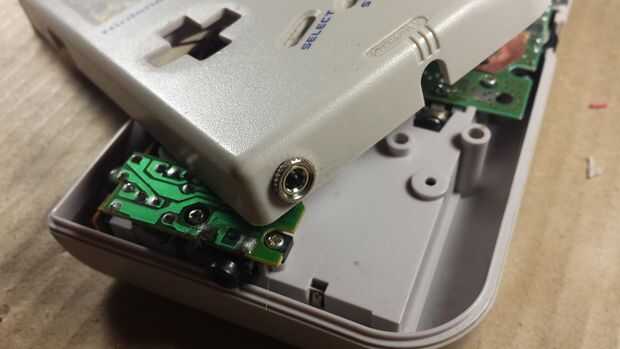

6. Enroscar la tuerca para garantizar a la toma de audio en la parte frontal PCB.

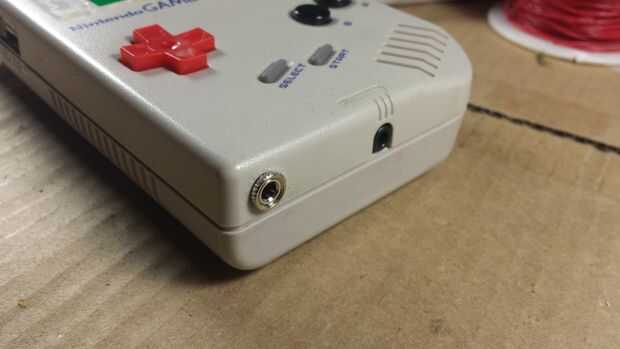

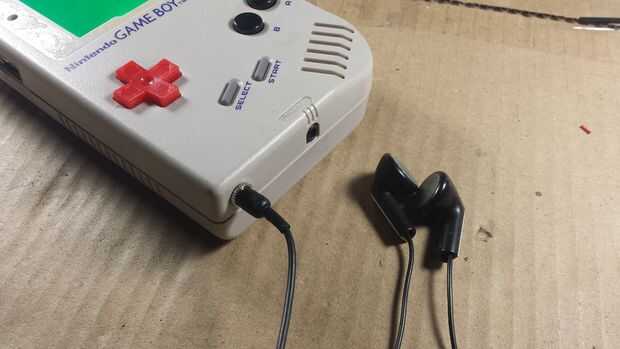

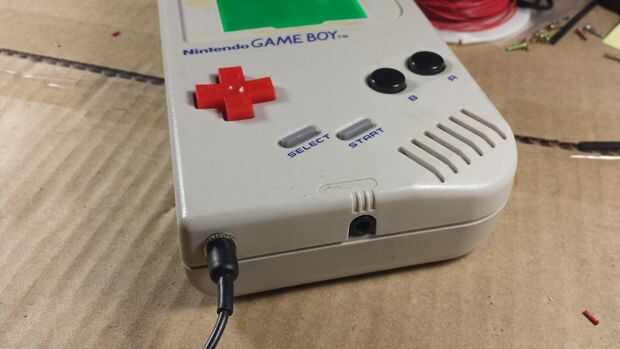

Prueba a tu gato insertando los auriculares en el jack. Vuelva a insertar el cable de cinta desde la parte frontal PCB en la parte posterior de PCB. Vuelva a insertar los 6 tornillos para poner su Game Boy unirlas. \
