Paso 2: Recortar el tablero de conductor del LCD

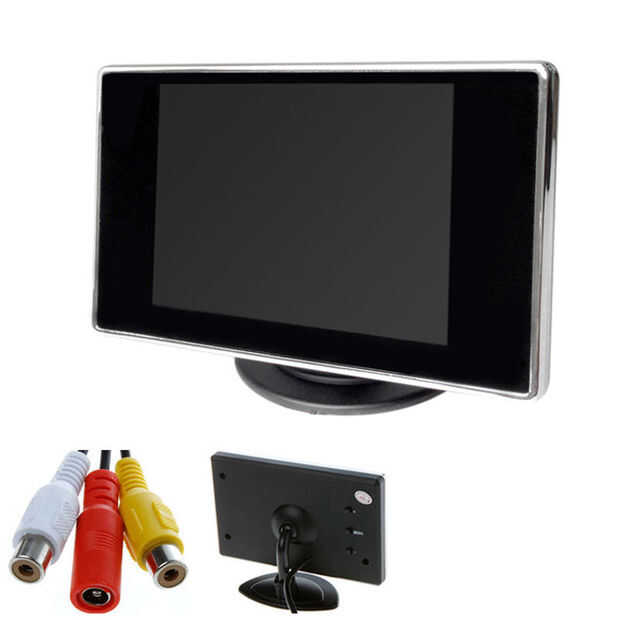

El tipo de pantalla LCD (de uno de los muchos vendedores en ese sitio de subasta popular) fue elegido basado en el hecho de que había visto otro Instructable utilizar para este propósito. La he usado se llama: 3.5" TFT 320 * 240 Color pantalla coche retrovisor Monitor para marcha atrás Cámara DVD. He incluido una imagen de uno. Había dos problemas con este LCD. A la lista aquí junto con las soluciones.

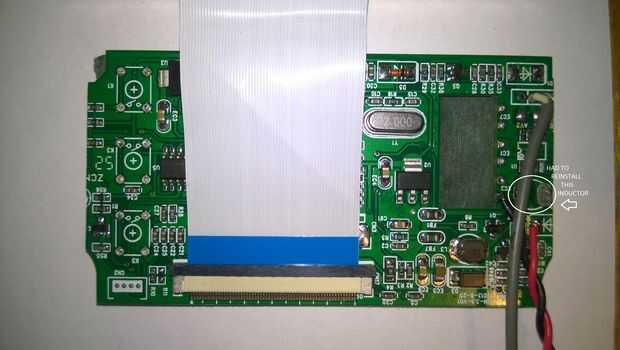

1. se ha diseñado para funcionan con 12V y necesitaba que funcionan con 5V. Esto se resolvió muy fácilmente conectando 5V hasta el punto en el circuito donde se genera a bordo. He encontrado un punto en la placa que tenía 5V mientras se ejecuta normalmente de 12V y luego sacar las piezas no necesarias hasta punto. Cometí el error de retirar el inductor 'grande' cerca de la entrada de 12 voltios. Con 5V externo conectado, la pantalla LCD no enciende junto con el Pi. Pero cuando el inductor fue substituido funcionó bien.

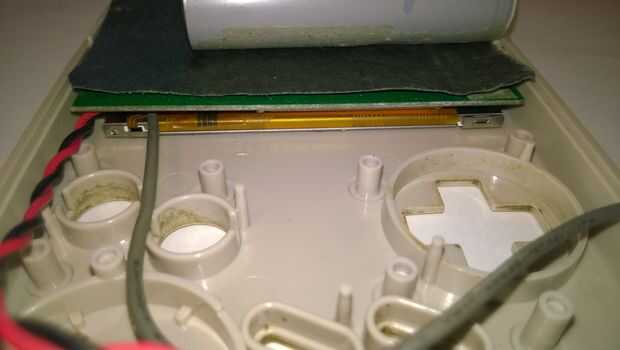

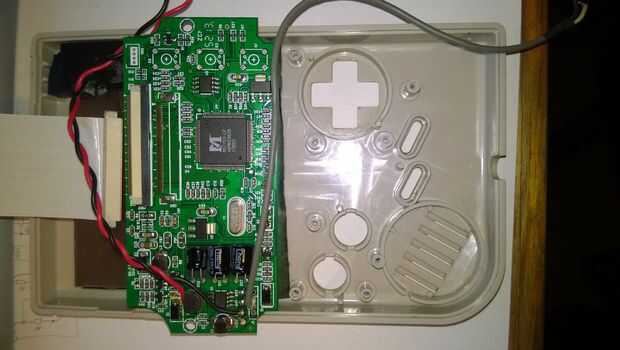

2. la junta principal conduce el LCD es de unos 10mm más ancho que el ancho interno de la Gameboy. Así que miré en cómo esto podría recortarse del tablero para hacer ajuste pero no destruirla en el proceso. Lo llaman pura suerte pero como se aprecia en la foto pude quitar exactamente lo suficiente de cada lado, así como algunos componentes y los 3 pulsadores. Una foto muestra exactamente donde los lados fueron recortados, otro lo muestra sentado en su lugar detrás de la pantalla LCD.
Otra cosa a destacar en este particular LCD es que es casi como el fabricante se suministra con el tablero de conductor del mal: el cable plano blanco visible es realmente una extensión del cable de la pantalla LCD sí mismo. Este cable blanco es de unos 8cm de largo y me dio la posibilidad de colocar el tablero de conductor exactamente donde lo necesitaba para ser.

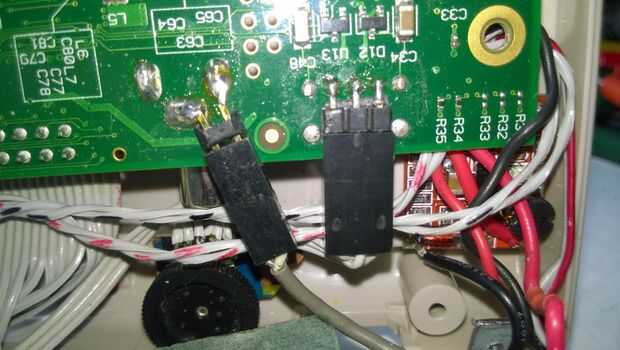

La señal de video fue conectada con una longitud corta de cable coaxial delgado. Esto fue soldado en tierra y AV1 en el tablero del conductor. Dispone de un conector de 2 vías cabecera al otro extremo y me soldó un encabezado correspondiente de 90° en la parte posterior de la PI en la toma de video. Yo había montado en un ángulo para que el conector no interferiría con el control de volumen.
