Paso 4: Adición de altavoces, control de volumen y amplificador de audio.

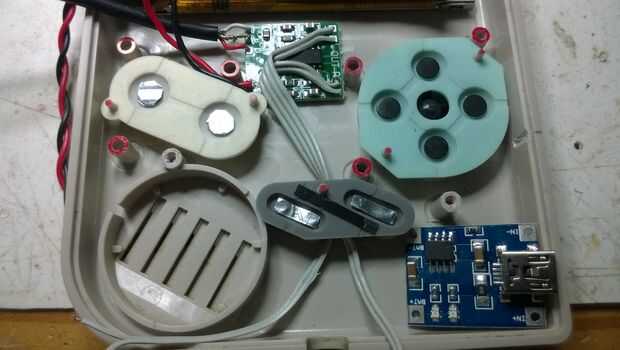

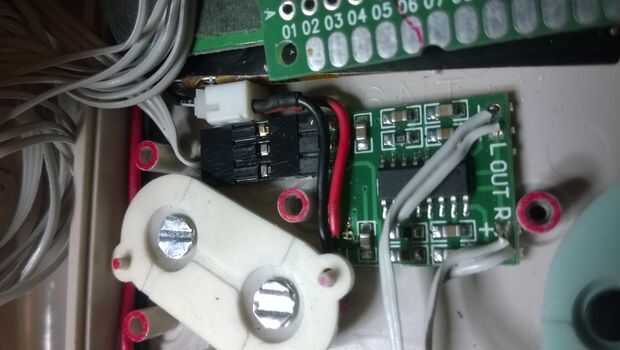

Para agregar audio necesitaba el amplificador más pequeño que pude encontrar y unos altavoces de sonido pequeño pero decente. El amplificador que he usado es una pequeñita estérea clase D, alimentado de 5V. Es tan pequeño que pude Remétala bajo el tablero del botón cerca de la tecla 'B' como se muestra en una foto. Más tarde lo cubrió con unas láminas de plástico adhesivo. La foto muestra un cable coaxial soldado a las entradas de L + R, después de vertido esa idea como el cable coaxial era demasiado gruesa y difícil de soldar para el control de volumen. Que utiliza los alambres de un cable de unidad de disco duro IDE desechado en su lugar y montar una cabecera de 90° en el amplificador PCB. Yo también cabe un pequeño 2 pines con conector en línea para el cable de 5V a la Junta Directiva de la amp por lo que puede ser solo conectado más tarde. Los altavoces que utilicé fueron rescatados desde un teléfono Nokia N95 muerto. Tuve un N95 por años y que tenía los altavoces mejor/más en un móvil que había escuchado. Por lo que el orador secciones corte lejos del resto del teléfono y luego colocadas como se muestra en las fotos, sujeta con una cinta de alambre soldada a la placa. Los pequeños contactos de cada altavoz fueron soldados a la placa y sacó a los topes en el borde inferior. El puerto de altavoces suena hacia fuera a los lados de la caja, por lo que perforé algunos pequeños agujeros de cada lado para permitir que el sonido salir (más sobre esto más adelante).

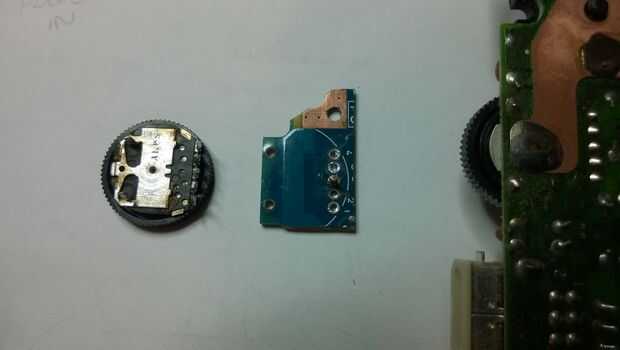

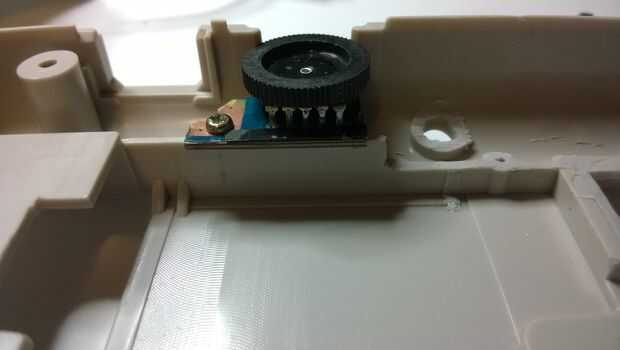

Pude haber reutilizado original control de volumen de la Game Boy pero encontró un control casi idéntico en un viejo desechado Toshiba laptop Motherboard, Tarjeta madre. Una foto muestra el control junto con una sección de la placa base del portátil que corte para montar sobre. Había un agujero perfecto en el caso de Game Boy cerca de la abertura lateral que permitía mi tablero de control de volumen pequeño atornillar en su lugar. Entonces era una cuestión de cables 2 x tierra cables, L + R y L + R hacia fuera en esta placa. Los cables de un trozo de cable de disco duro IDE trabajaban también aquí. Para facilitar la conexión en el Pi, soldado una cabecera de 90° en la parte posterior de la Pi en el conector de audio. Luego volver a utilizar un enchufe de 3 vías de algún viejo cableado de caso panel frontal PC. Lo mismo se hizo en el tablero pequeño amplificador de audio para conectar L, R, GND allí desde el control de volumen.
Actualización 10/10/14: Yo simplemente he sustituido los altavoces con las de un netbook Acer Aspire. Sospecho que el amplificador, pequeño como es, era demasiado potente para los altavoces de N95 y comenzaron a distorsionar gravemente. Aquí es el tipo exacto de juego de altavoces que ahora he instalado:
http://www.Amazon.CA/Acer-Aspire-NAV50-Speaker-pk2...

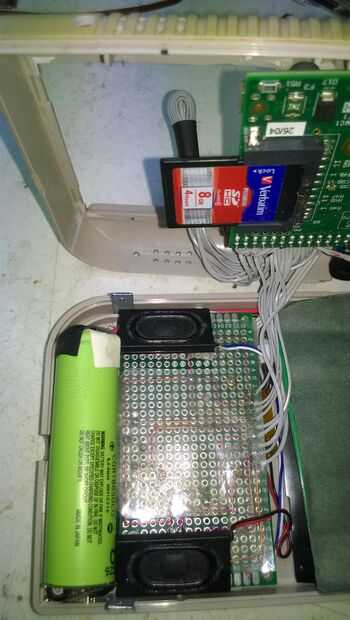

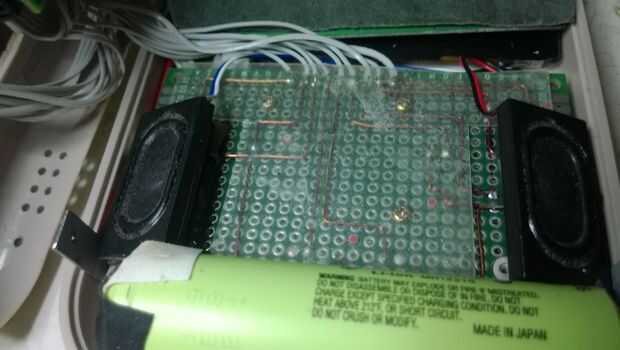

El sonido ahora es mucho mejor, y también he perforado más agujeros para cada altavoz (lado de 8 agujeros). Para instalar estos altavoces Acer, yo completamente quitar las bridas de montaje en cada lado de ellos y poner un par de capas de cinta de doble cara muy pegajosa en la parte posterior de cada altavoz pegado en la parte posterior del teclado en las esquinas inferiores, entonces cortar el enchufe y soldar los cables al tablero de amp.
