Paso 5: Agregar carga tablero, tablero de refuerzo y batería.

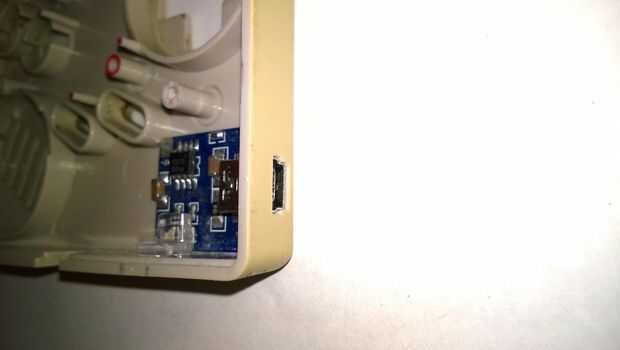

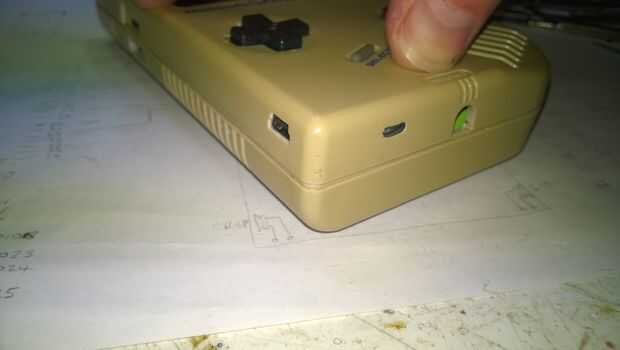

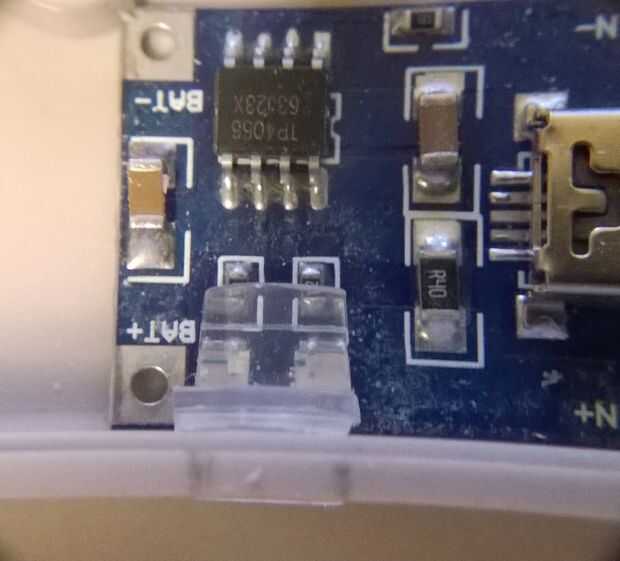

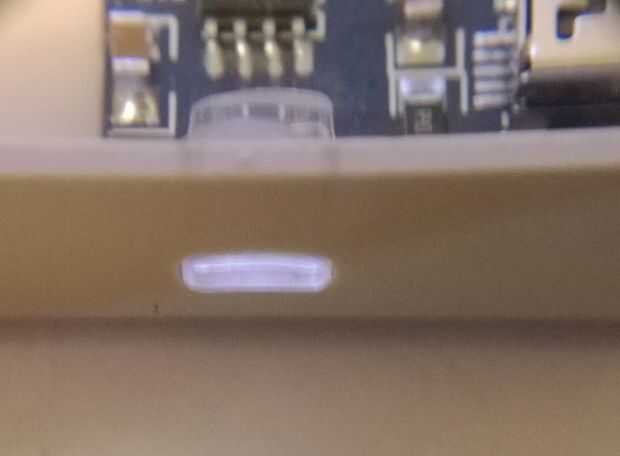

Encontré en línea algunas pequeñas placas que mini-USB y cargar una sola celda de Li-Ion. Las fotos muestran que hubo un lugar perfecto para instalar esta placa en la esquina inferior izquierda del frente de la mitad de la caja. Con un agujero cortado y formado por el conector empujar sin embargo, la Junta se llevó a cabo en el lugar muy bien ya que apenas cabe entre las paredes y uno de los puestos de internos. Para hacer la carga LED visible, salvar alguna luz de tuberías de una unidad base del teléfono inalámbrico tirados y corte y forma de sentarse sobre los LEDs sino también meter por un agujero en la parte inferior. Esto funcionó muy bien y da un bonito color rojo brillante durante la carga, da vuelta a verde cuando está cargada.

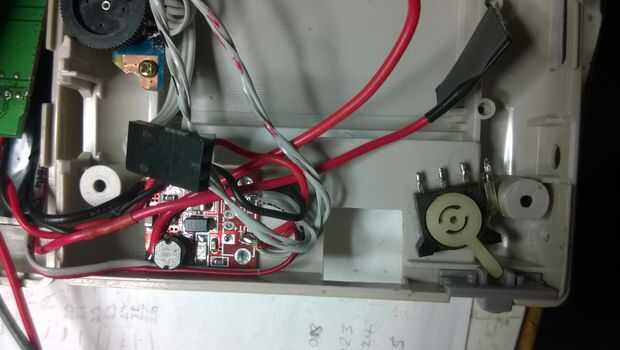

También puede comprar en línea tableros pequeños que de una célula del Li-Ion 3.7V y aumentar a 5V en alrededor de 2A. Esto cabe perfectamente en la parte superior cerca del puerto USB y fue pegado en su lugar con un poco más de esa cinta de doble cara de palo muy. El LED rojo de esta placa fue hecho entonces a brillar a través de un nuevo agujero en la parte delantera por medio de otro trozo de lightpipe.

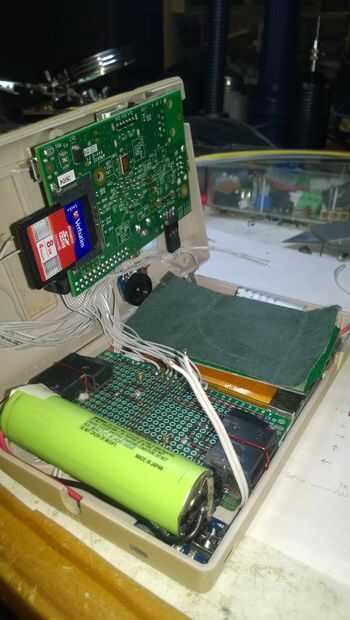

La célula del Li-Ion 18650 proviene de una batería muerta. Tuve que elegir al azar uno de los 6 las células en la batería y la esperanza de que no era culpable. Si era tenía mucho más para probar. La célula elegí cargada en sobre 2 horas y me esta dando un mínimo de tiempo de ejecución de 2 horas así parece bastante saludable. En esta etapa no tengo hay circuito de gestión de batería de la célula, esto planeo añadir pronto. Será un pequeño PCB redondo del mismo diámetro que el de la célula. Allí pasó a ser un montón de espacio para adaptarse a esta única célula 18650 en la parte inferior de la caja. Nota cómo todo el cableado se ejecuta hasta un lado de la caja para que sea mucho más fácil de abrir y trabajar en más tarde.

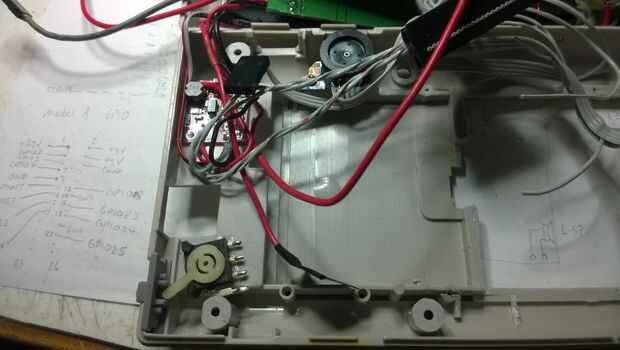

El extraño interruptor de corriente todo es que algo rescatado de un viejo chasis de TV. No tengo ni idea lo que es la clasificación es pero parece funcionar bien y cabido perfectamente en un espacio estrecho en LAN toma vacante el Pi. Idealmente habría preferido un interruptor normal, pero no tenía nada bastante pequeño. El interruptor está atascado en el lugar con una combinación de cinta de doble cara súper pegajosa y un poco de pegamento caliente. Puedo necesito encontrar la manera de atornillar en su lugar si se convierte en despegarse, pero por ahora no cedía.
