Paso 6: Ensamble Final!
Con todo el cableado hecho y probado OK y funcionando es hora de cerrar para arriba! Había hecho varios test 'cierres' en el camino para asegurarse de que el caso de hecho caben detrás juntos - solo. Para asegurar que haya cortocircuitos se producen cuando todo era insertada juntos, cogí algunos adhesivo aislante de plástico de un ordenador portátil desguazado y cortar para que quepa en la parte posterior de la placa de botón. Esto fue necesario como el zócalo de la tarjeta SD presionando hacia abajo en él una vez montado. También pegué plástico en el metal de la parte posterior de la pantalla desde el lado del componente conductor junta pulsando en él.

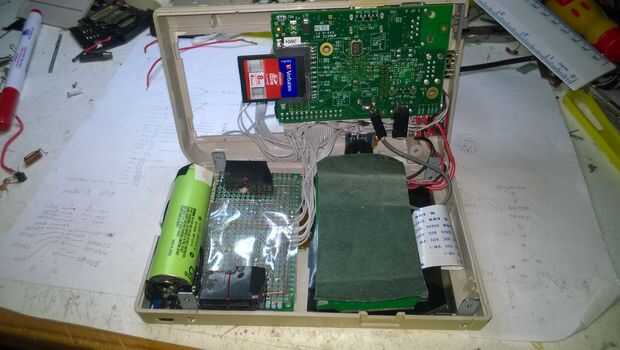

Como se ve en la foto de cierre, hice hasta 4 escuadras metálicas pequeñas con un agujero roscado cerca de cada extremo para actuar como enlaces entre las dos mitades de la caja. Éstos fueron hechos de chatarra laptop bisagras. Una vez que cada soporte ajustado cerca de cada esquina de la carcasa frontal, se perforaron agujeros en el caso posterior a enroscar los tornillos en el soporte. Con los 8 tornillos apretados, el caso fue entonces firmemente ligado.

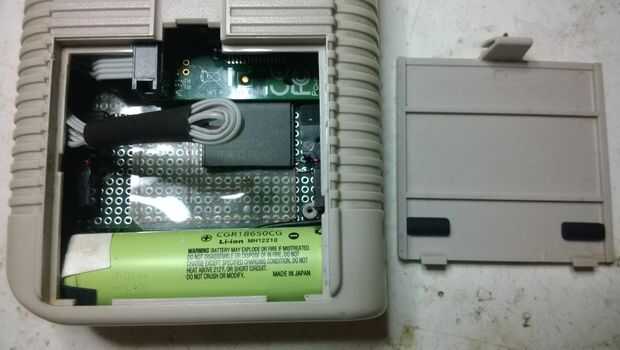

La tapa de la batería recortadas en lugar demasiado, claro solo el conector vertical del Pi cerca del zócalo de la tarjeta SD. He añadido 2 stick en bloques de goma en la parte baja interior de la cubierta de la batería que pone presión en la celda de Li-Ion y sujetar más firmemente en su lugar. Se puede ver en la foto con la tapa de la pila, hay todavía bastante habitación allí - de hecho si yo no había colocado los altavoces donde hice, pude han encajo otra célula de iones de litio allí, aunque un poco habría cubierto la parte inferior de la tarjeta SD y dificulta eliminar/insertar.
También puede ver los cables GPIO adicionales incluidos perfectamente con algunos tubos para posteriormente usar (tal vez).
