Paso 4: parar! Tiempo de soldadura de!
OK estamos básicamente listos para ir. El plan es soldar un cable de tierra solo el común para todos los botones, luego soldar un cable diferente para cada botón (el lado no-tierra). La tierra se conecta a la tierra Teensy, los cables del botón conectan a todos los pads de soldadura en el lado. Entonces le voy a escribir el código para el botón que presiona y convierte

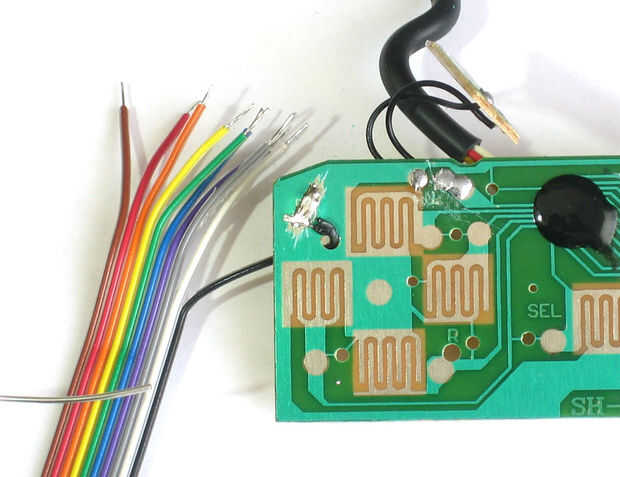

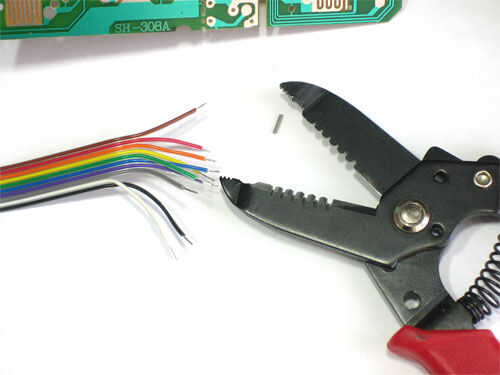

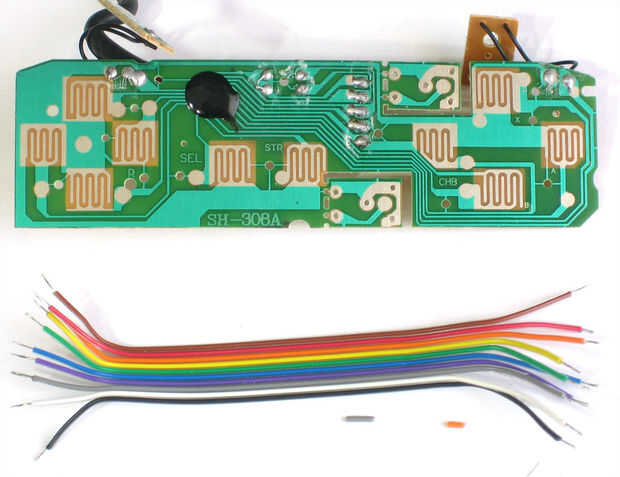

Cortar una tira de cable de cinta, aproximadamente 4" de largo. Utilice cortadores diagonales o uñas para cortar con cuidado y 'rip' al individuo cables aparte de 1" y luego tira de los extremos y lata con soldadura [ver imagen 4a]. Hacer esto para ambos lados.

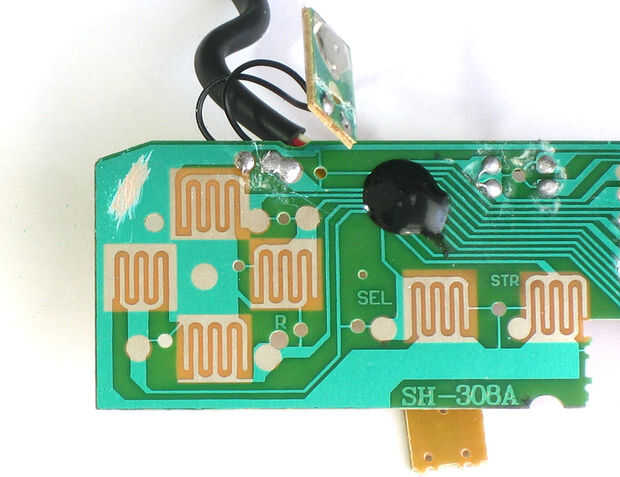

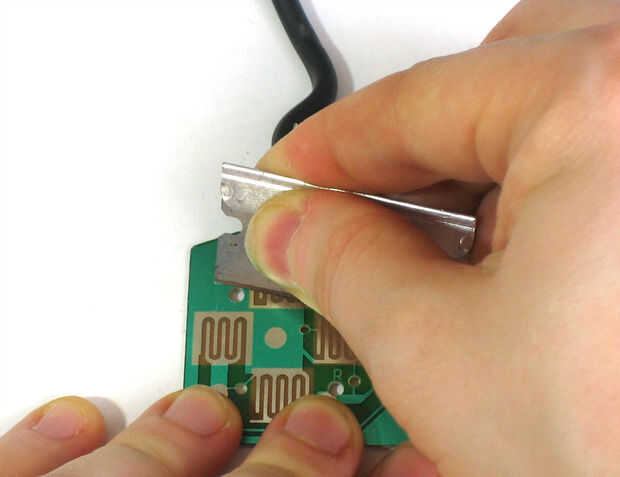

Para conectar a tierra, te exponemos un poco cobre en la esquina superior izquierda, así no tenemos el cable debajo del elastómero [ver imágenes 4b y 4 c].

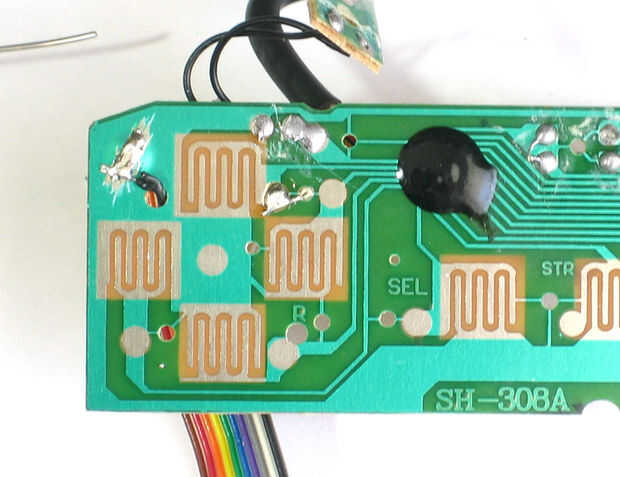

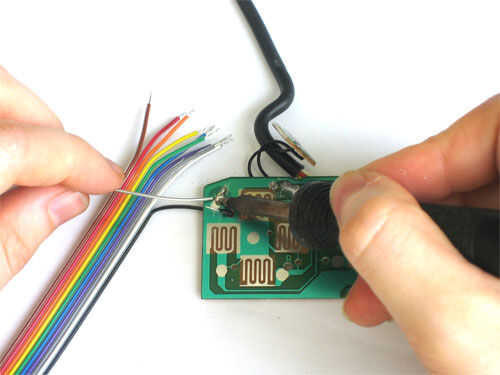

Soldadura alambre negro al plano de tierra, llevamos el cable por un agujero [ver imágenes 4D y 4e].
OK deja la soldadura al primer botón. La clave es recordar no soldar en el mismo plato común pero a la plataforma de enfrente ! Suelde el cable blanco con el botón 'up'. Casi siempre hay un agujero que puede alimentar el alambre a través de! [ver imagen 4f]

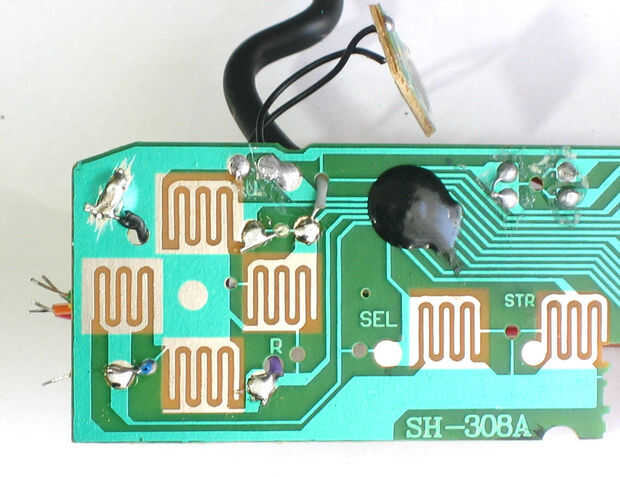

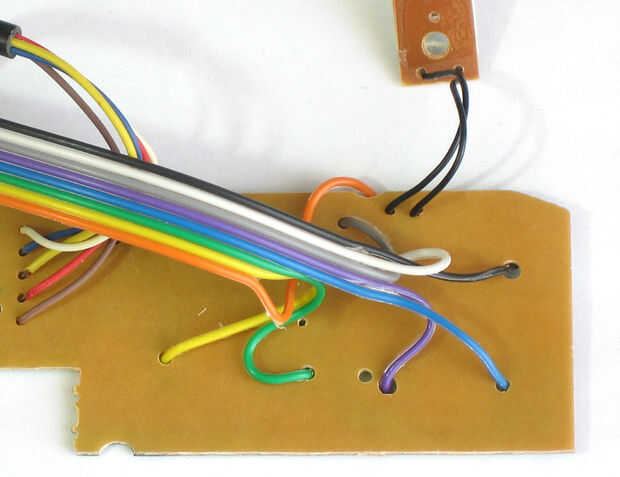

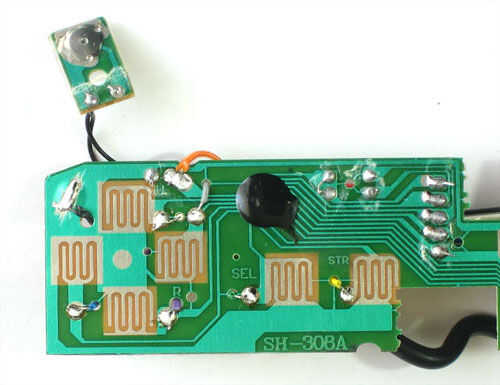

Suelde el cable gris con el botón derecho, el cable morado para el teclado de abajo y el cable azul a la almohadilla izquierda [ver imagen 4g]Entonces el cable naranja va al botón L1, el amarillo va a comenzar y el verde para seleccionar [ver imágenes 4 h y 4i].
No terminan de usar los cables de color rojo o marrón por lo que rasgó los fuera de la cinta. Ahora cortar otra pieza del mismo tamaño pero con sólo los cables blanco, gris, morados, azul y verdes.

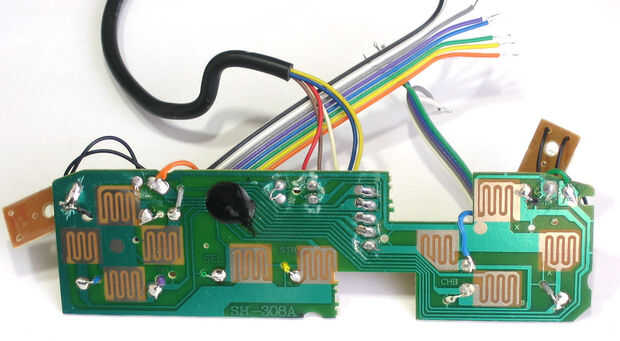

Conecte el cable blanco a la B, gris A morado x, azul y verde a R1 Y [ver imágenes 4j y 4k].

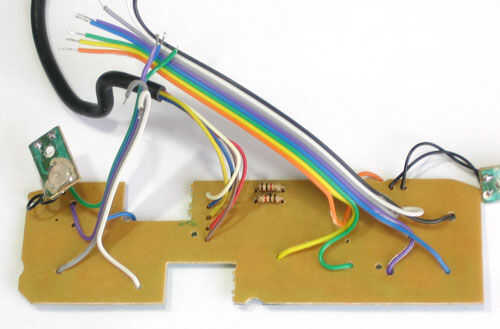

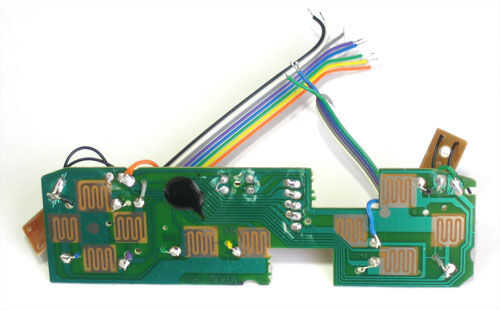

Si no lo has hecho todavía, ahora es un buen momento para desoldar el cable conector SNES. No tenemos espacio para él solo tire cada alambre que calienta la Unión de soldadura (o simplemente les corto, de cualquier manera) [ver imagen 4m]

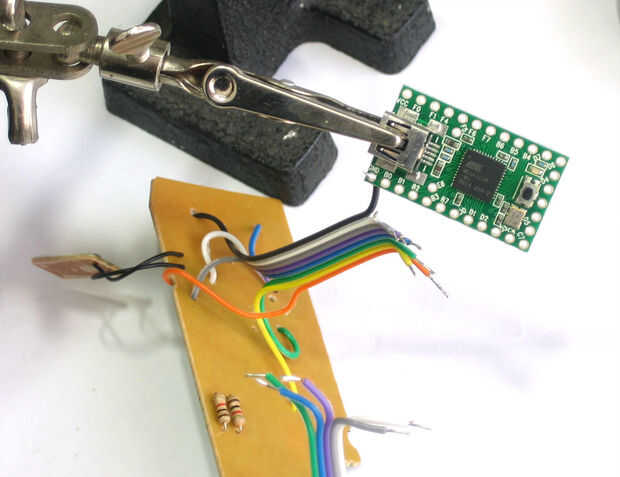

¡Vale! Ahora todos los botones están cableados para arriba, su tiempo para unir a la Teensy. Coloque el Teensy en un tornillo o cuidadosamente con una 'tercera mano' mantenerla (agarrar por el conector USB)
En primer lugar, soldar el cable negro con el perno de tierra [ver imagen 4n].

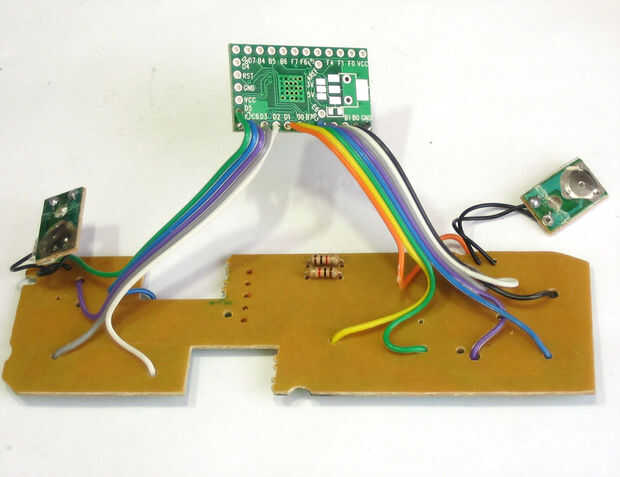

Próximo comienzo de soldadura en todo el cable de cinta los cables, uno tras otro, sin saltarse ningún agujeros [[ver imagen 4P]].

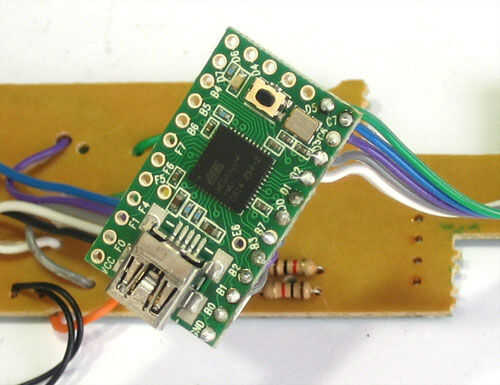

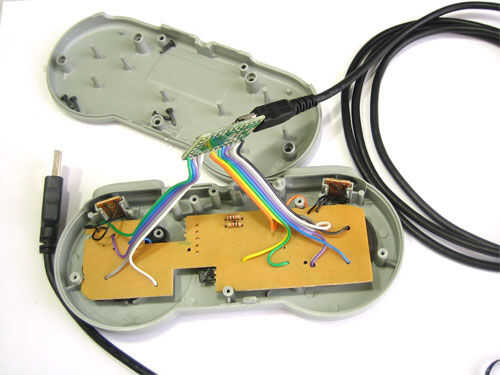

Después del primer cable de cinta, vaya a la segunda pieza, empezando por el cable blanco. El último cable verde va al lado del azul en el lado 'corto' [ver imágenes 4q y 4r].
Ahora estamos listos para añadir código a la Teensy y probar nuestro trabajo!
