Gameboy con MSP430 (4 / 6 paso)

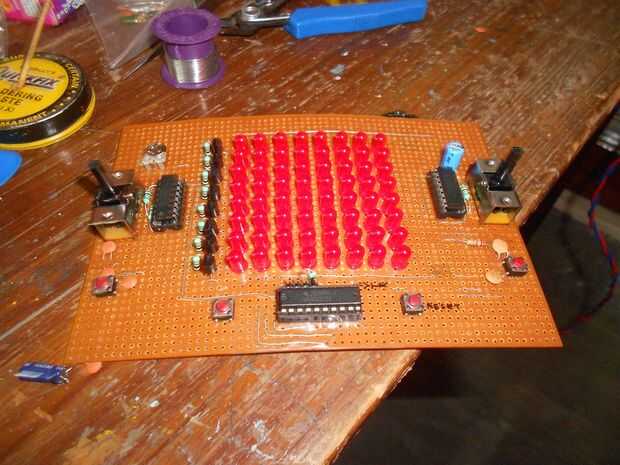

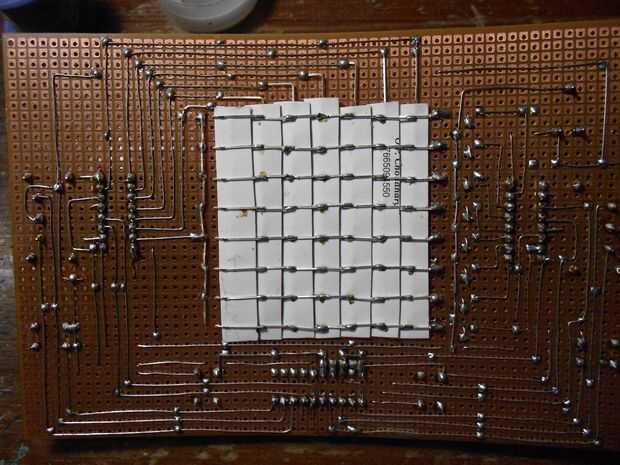

Paso 4: hacer conexiones

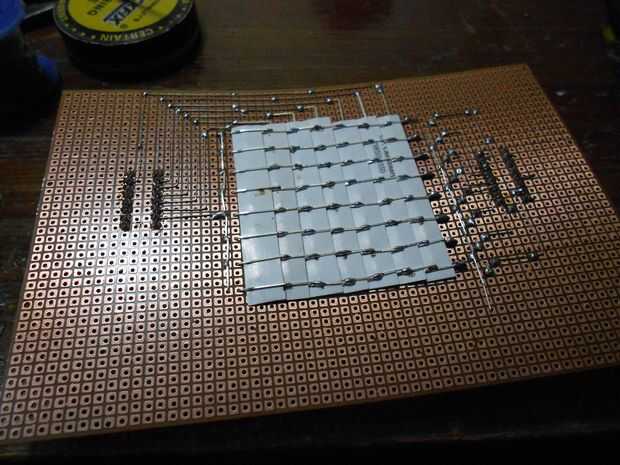

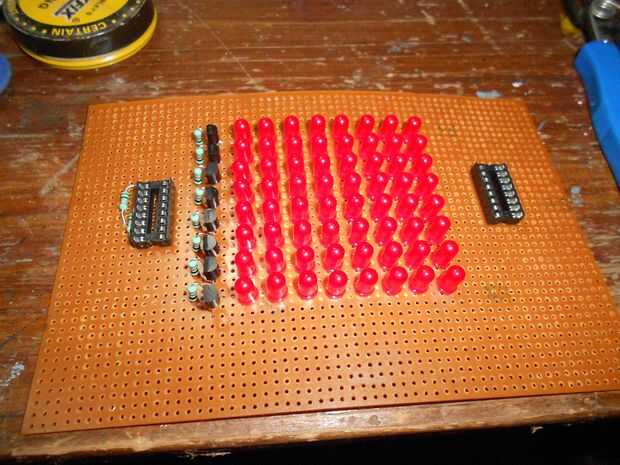

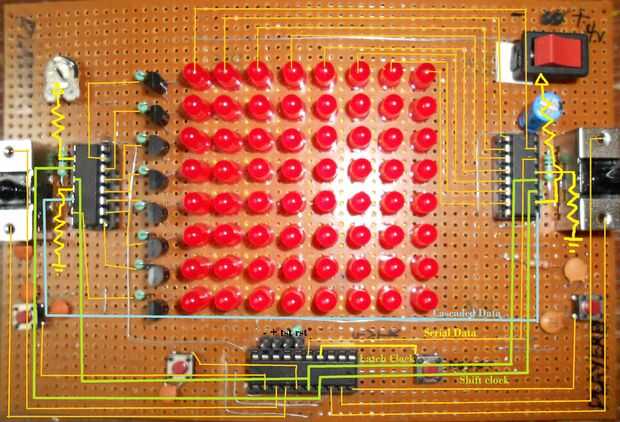

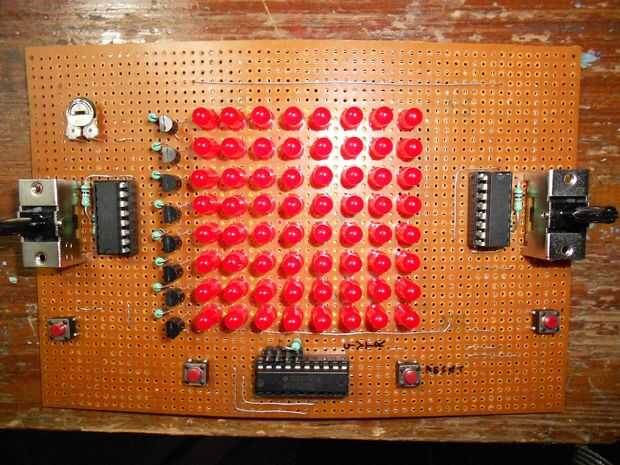

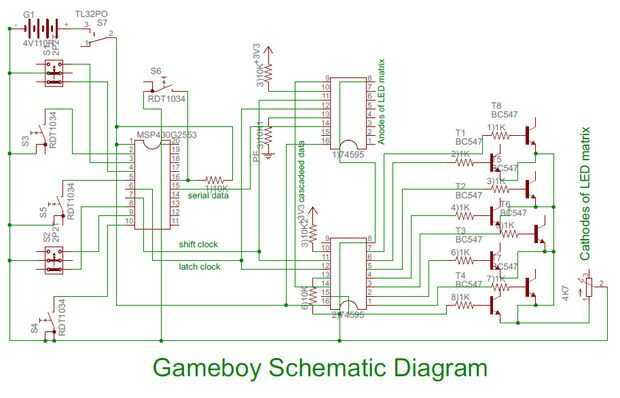

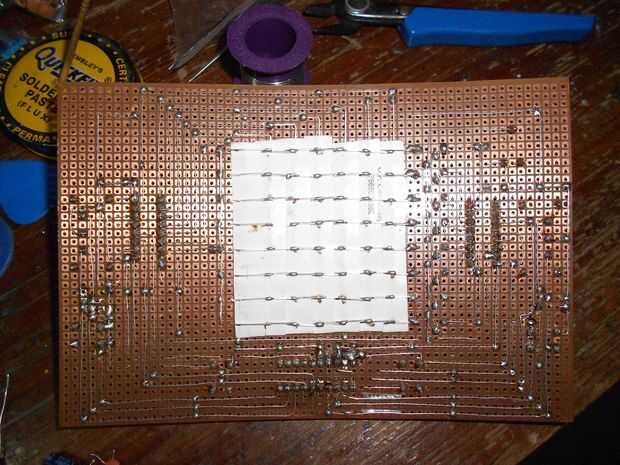

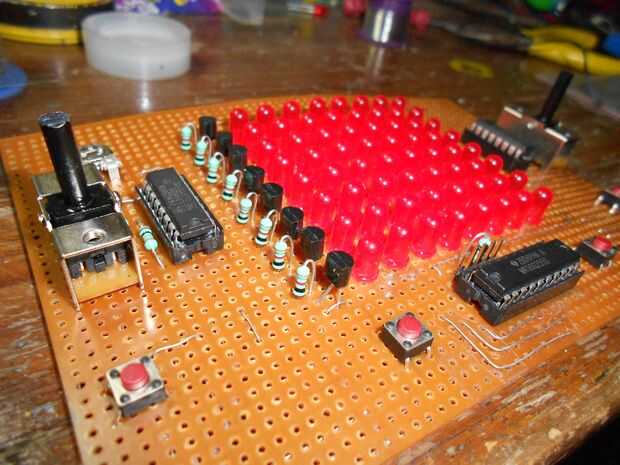

es la parte más difícil de construir el hardware y se debe tener cuidado acerca de conexiones de la exacta misma como hecho, de lo contrario el código no funcionará en él, he subido archivo esquemático de un águila, con el diagrama que muestra las conexiones esenciales que deben ser hechos exactamente de la misma manera...

algunos enlaces importantes de IC 74595

pin10-vcc - 10k

Pin9 cascada datos, pin 14 74595 o abierto si es el último IC en cascada

pin11 cambio reloj pin7 msp

pin12 cierre reloj - pin 6 msp

pin13 - gnd - 10k

pin14 - datos - msp15 o 74595 pin9

bits de datos pin15 0
