Gamepad para PC Motion (6 / 12 paso)

Paso 6: Hacer: paso III

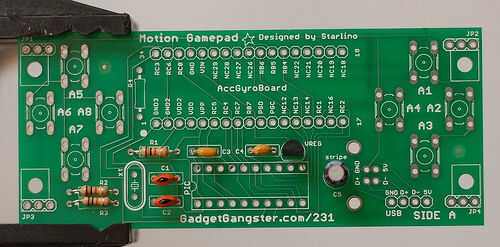

Vamos a agregar el regulador de voltaje, tiene forma de un cilindro cortado por la mitad, va en el tablero en 'VREG'. Nota cómo la marca en el tablero tiene un lado plano hacia abajo - el regulador debe ir en la Junta también tiene el punto del lado plano hacia abajo.

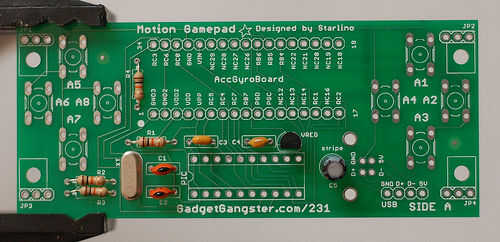

El cristal va en XT. El cristal no está polarizado, por lo que no importa que cable va en que agujero.

Ahora para los botones.

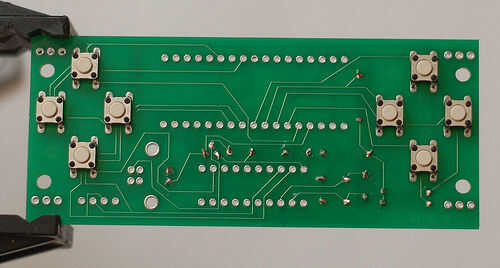

La forma más común de añadir los botones es directamente en el tablero. Para hacer esto, simplemente voltee el pcb y presione hasta que quede en. Voltear el tablero nuevamente y les de la soldadura hacia abajo.

Si desea instalar los botones en algún otro lugar (como en la parte superior de una rueda de manejo), utilice un poco de cable de conexión para conectar el botón en el agujero que normalmente iría en.

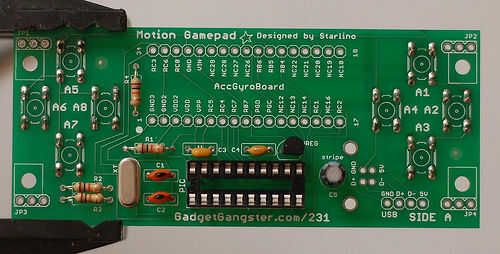

Por último, agregar el zócalo DIP en el tablero en el punto marcado 'PIC'. Tenga en cuenta que la muesca del zócalo debe apuntar a la izquierda (más cerca de la palabra 'PIC').
