Paso 6: Haga las cerraduras
Hacer el resorte cargado delantero placas y cerraduras

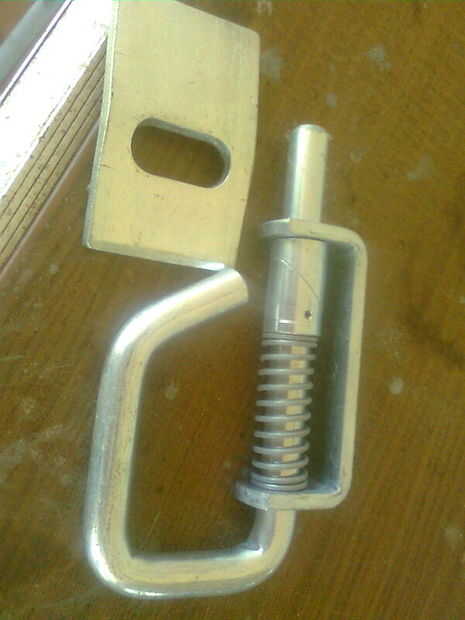

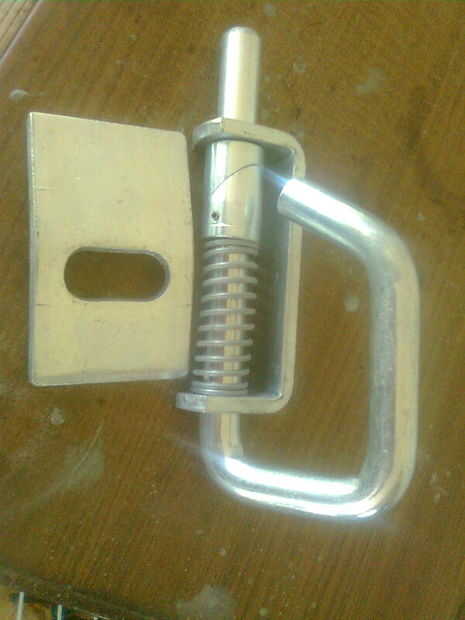

Ver el dibujo en el atm de exploración hay dos imágenes de diferente tipo sobre el que no funciona tan bien como mi diseño y costará más de $50 y $10 para la placa del huelguista para hacer su propia.
Necesitas 7 de éstos.
Estos se realizan con trozos de tubo de 32 mm x 2 mm gal aproximadamente de 140 mm de largo. Poner una pieza sólida de 25 mm barra redonda en el vicio así el tubo se desliza sobre la barra es de aproximadamente 4mm por debajo del tope de la tubería. con un martillo de bola alrededor de la parte superior del tubo sobre la barra todo redondo. Sacar y colocar una arandela galvanizada de 1mm de acero dentro. Coloque un resorte adecuado interior (aprox. 120 mm) entonces puso su 210 mm en barra sólida de eso.
He intentado sólo la soldadura una arandela sólida directamente sobre el extremo y funcionó igual de bien.
Esa Asamblea está soldada a una barra de soporte en el tubo exterior de 300 mm x 50 mm.

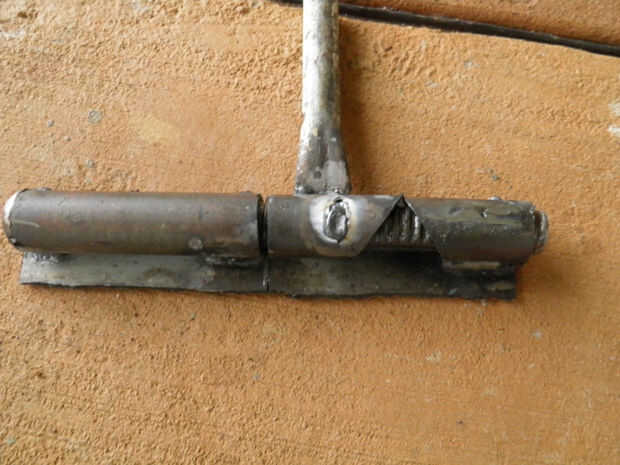

Coloque otro pedazo de 32 mm x2 mm gal tubo unos 140 mm de longitud y ha sido cortado en un ángulo de 45 grados aproximadamente 30 mm de un extremo, coloque ese pedazo pequeño sobre la barra sólida y soldarlo a la sólida alrededor de la recta con el corte de 45 grados hacia el delantero con unos 35 mm de recorrido para la primavera. Coloque el correspondiente trozo de tubo de 32 mm con 45 grados corte superior ahora y soldadura la pieza a la copia de seguridad también. Soldadura en una broca adecuada de tubo mango 150 mm en la barra principal y ensamblaje del tubo que se mueve en la posición que desea. Yo los tengo por si la cerradura está cerrada.
Soldadura de dos piezas para el soporte de montaje de entonces y el sólido de la soldadura
y móvil pieza de 45 grados más adelante y luego el mango funciona también.

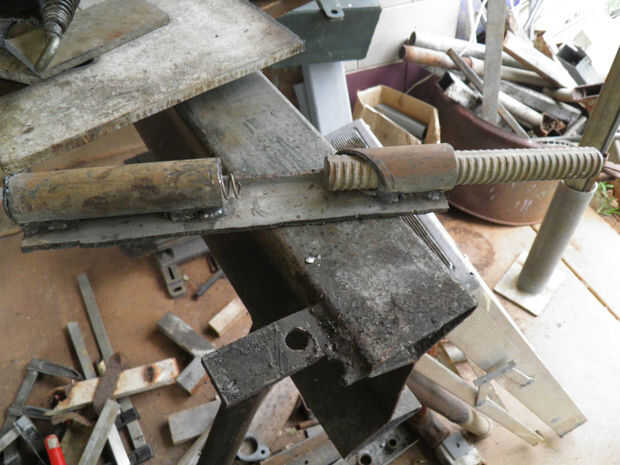

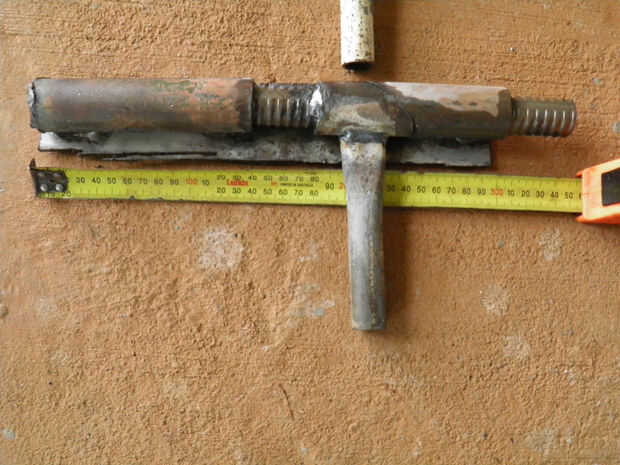

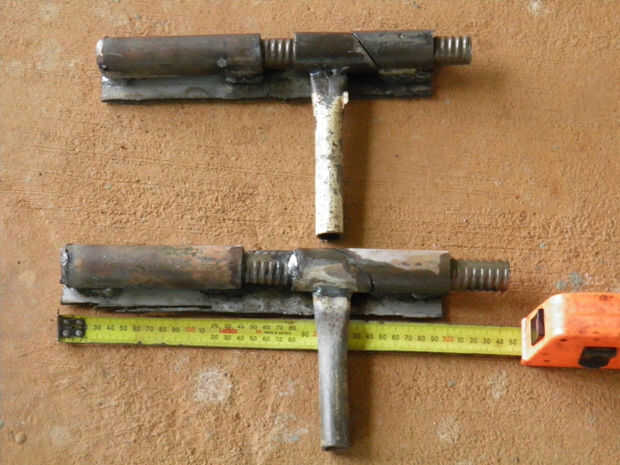

He intentado utilizar algún material que tenía como reo galvanizado bar justo debajo de una pulgada y hay algunas fotos de diferentes bits que he intentado. Algunas de las longitudes acortadas cuando hice esto por lo que puede meterse con ella un poco bastante éxito. Un Consejo para la soldadura de la barra a la pieza de 45 grados de la manija es cortar una pequeña ranura V en él y en la barra y soldar juntos a través esa ranura

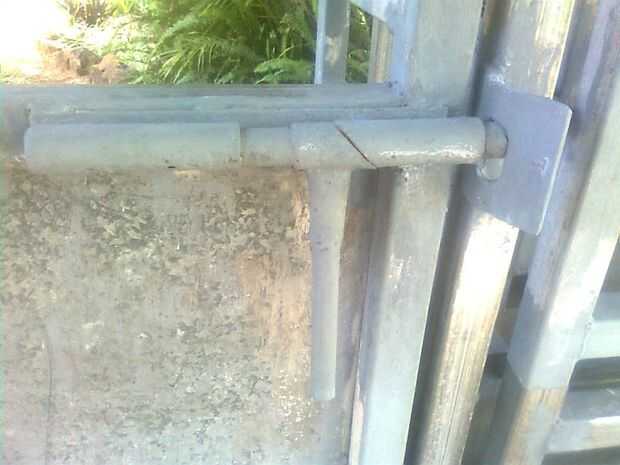

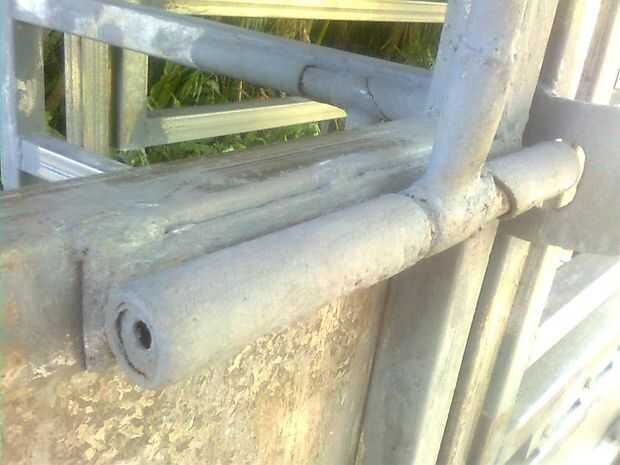

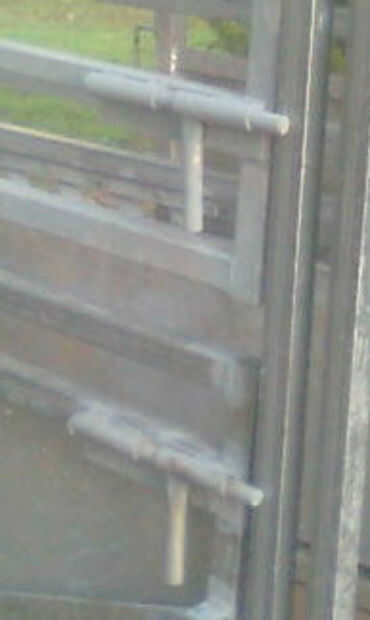

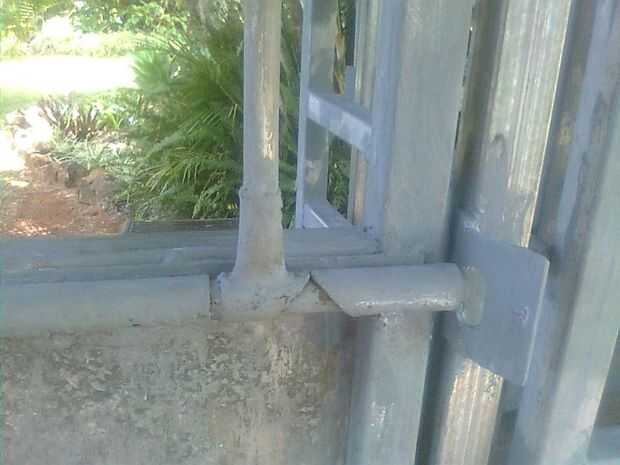

Asegúrese de que funciona como debe, ahora soldar con autógena la Asamblea a las puertas como se muestra. Sea necesario para hacer las puertas del veterinario cuando cerrado dentro lo mismo primero te sugiero. También sugiero tal vez conseguir la barra sólida y la tubería necesaria en tamaños grandes y trabaja haciendo una completa primero para sus dimensiones.

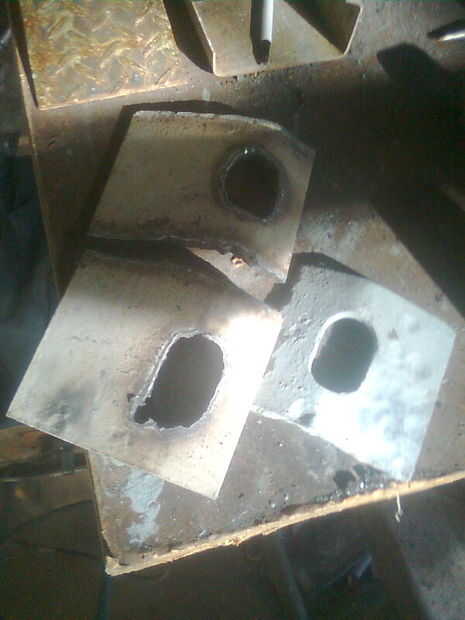

El delantero placas se hacen tomando una pieza de 100 x 100 mm x 8 mm gal barra plana y corte un agujero conveniente para la barra sólida de 25 mm para entrar fácilmente y con un vicio o una prensa doble el acero en el centro de la ranura lo suficiente como para dar una vía de entrada para la barra sólida (20 a 30 grados). Soldar a la carcasa después de que las puertas son montadas y alineadas. Están incluidas en los diagramas de corte

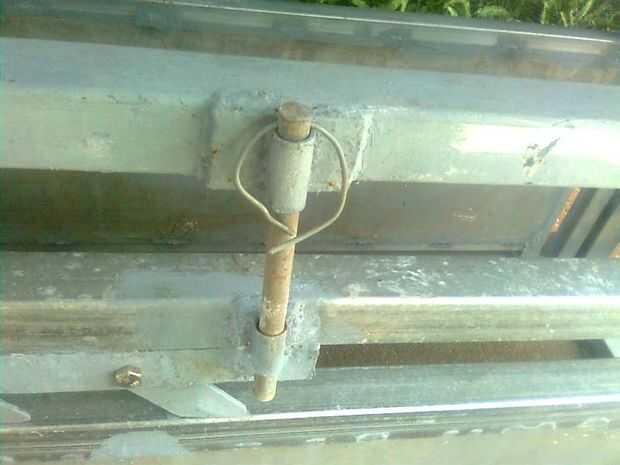

Hay una barra de fijación necesaria para mantener las puertas de apriete juntos cuando se utiliza como una restricción. Se trata de un trozo de varilla de acero 250 mm x 15 mm con un travesaño en la parte superior para mantenerlo en. Ver foto. Poner dos trozos de tubo que se coloca sobre esto y soldar los tubos a puertas superior e inferior sobre 2/3rds la forma desde el extremo de la bisagra. En la mía esta había reforzado con un cuadrado pedazo de forro pero no creo que esto es realmente necesario. Tubo cuadrado soldado con autógena a los trabajos de puertas también.
