Paso 2: CAD para arriba
Usé AutoCAD para el diseño de rompecabezas y crear los contornos vectoriales utilizados para láser cortar las piezas.
pájaro:

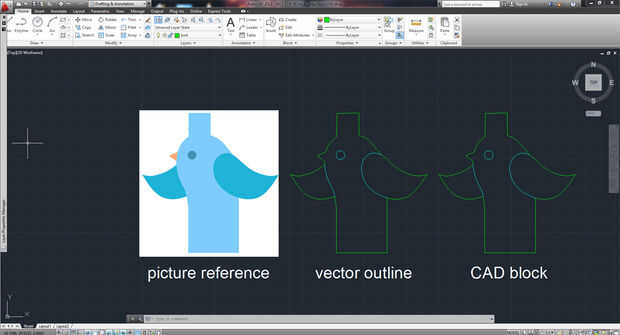

Después de modificar el ave al estilo que quería (alas abiertas), comencé un nuevo archivo de CAD e importado la imagen del pájaro.
No hay manera de convertir una imagen raster (JPG, BMP, TIFF) a un vector, pero fácilmente puede remontar sobre la imagen en CAD para crear un vector de la imagen. Con la herramienta SPLINE (otros programas que tenga esta función, o función similar utilizando una herramienta' pluma'). Hice un esbozo de la imagen de aves he modificado una capa y los detalles del interior (el ojo y la curva de parte de un ala) en otra capa. Con dos capas puedo diferenciar de corte o grabado cuando laser corte más tarde.
Para mantener las cosas ordenadas y evitar borrar por accidente una parte del contorno he creado un bloque de mi contorno de pájaro.
huevo:

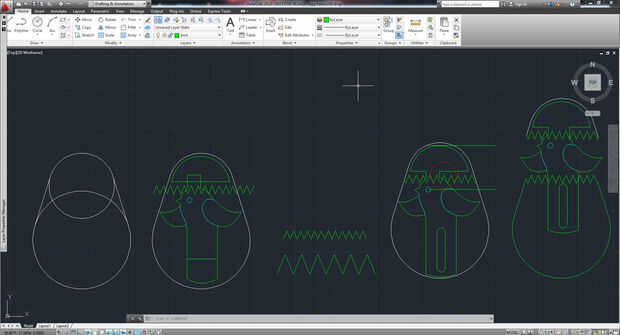

Después de hacer el contorno de pájaro podría empezar en el huevo. Comenzó con una forma básica ovalada, luego escalar para que coincida aproximadamente con el tamaño de mi contorno de pájaro. Colocar el huevo sobre el bloque de CAD aves, diseñado el crack de huevo diente de sierra, luego juega con la ubicación y tamaño hasta que fui feliz con un diseño.
El bloque de aves CAD fue volver a tamaño un par de veces para conseguir abrir la colocación a línea con el diseño de huevo y la distancia de recorrido cuando el huevo agrietado. Esta fue la parte más difícil de la construcción, como el ave del tamaño y viajar la distancia mantenido la necesidad de cambiar para cumplir la intención del diseño. En CAD realmente me permitió explorar algunas opciones de diseño diferentes.

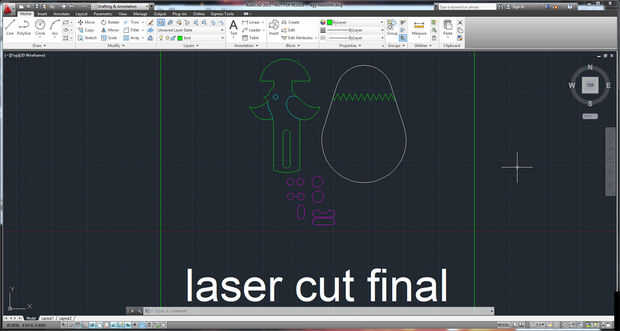

Después de algunas iteraciones hice un planeo seguir dentro de la parte inferior de las aves (que se oculta detrás del huevo) y creó unos soportes el emparejado el diámetro interior de la pista de carreras. Luego copian el diseño final en un nuevo archivo de CAD y guardado para corte por láser.
