El objetivo del proyecto es su puerta de garaje en un dispositivo de Internet de las cosas (IoT) controlado, es decir, ser capaz de abrir/cerrar la puerta y verificar el estado de su teléfono (iPhone, Android, etc.). Si bien hay muchos proyectos para esto en internet e incluso algunos dispositivos comerciales, éste se diferencia en que puede proporcionar retroalimentación al teléfono sobre el estado actual de la puerta (abierta o cerrada) y también se integra con IFTTT.com que permite un montón de posibilidades de automatización, como usar posicionamiento de GPS de su dispositivo automáticamente abrir o cerrar la puerta al salir o llegar en casa.

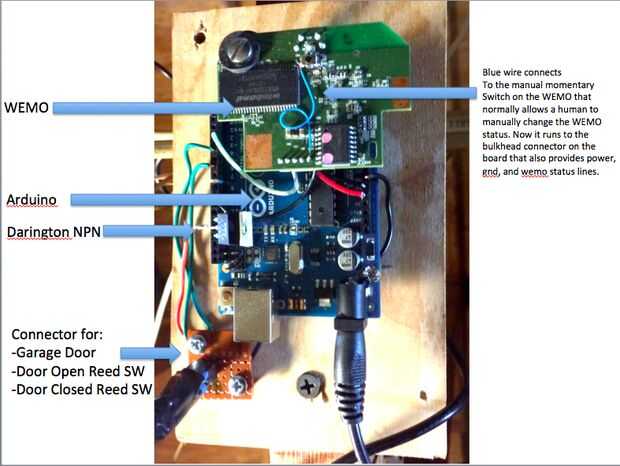

El núcleo del sistema es un Arduino (el cerebro) y las tripas de un WEMO Belkin interruptor (Amazon WEMO Switch). El Arduino funciona un pequeño trozo de código para controlar el estado de la puerta, manejar el estado de la WEMO y enviar comandos (alternar la puerta) para los abrelatas de la puerta de garaje.
El tablero WEMO es que un barato wifi conectado internet dispositivo de cosas con una buena aplicación para el teléfono, integración con IFTTT y un siguiente grande. He visto otras personas utilizan otros sistemas WIFI conectado pero usando la WEMO llegar a piggy back en su ecosistema de aplicaciones e integraciones de partido 3.
Además el interruptor de Arduino y WEMO, necesita un Transistor Darlington (o un relé) que permite el Arduino para controlar la tensión más alta contactos de puerta de garaje (por lo general un cierre momentáneo en los contactos desencadena la puerta para cambiar Estados). Y también necesitas dos Interruptores magnéticos que puede detectar el estado de la puerta (si es abierto o cercano) y que transmiten a la Arduino. También puede utilizar otras formas de detectar el estado de la puerta como sensores de efecto Hall, sensores, haces de luz y más de la inclinación.

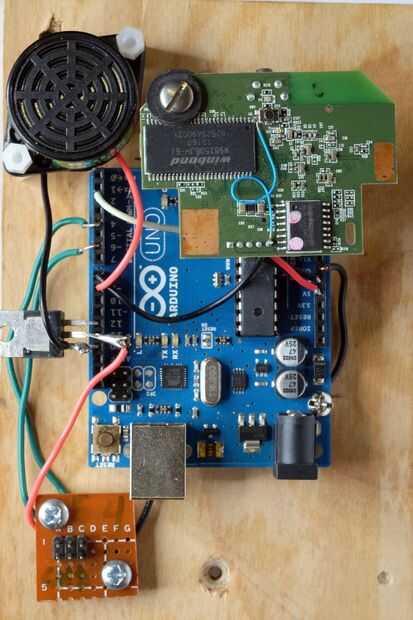

PD: Se puede observar un altavoz redondo mirando algo en una imagen. Esto es realmente un zumbador de 5V. Pensé que era una buena idea de la señal sonora el timbre un par de veces cuando la puerta del garaje estaba a punto de pasar a darles una mano a mano. Este timbre da un retardo corto (5 segundos) y un pitido cuando la puerta del garaje está siendo controlada por Internet (iPhone, Android, automatización de IFTTT, etc.). Sólo parecía más seguro así.
