Paso 3: Soldar el cable al interruptor momentáneo en el tablero de baja tensión WEMO
El WEMO Switch tiene un botón físico que normalmente se utiliza para una persona apagar la WEMO en a (en vez de usar su teléfono inteligente para hacerlo por WIFI). Vamos a utilizar este botón para que el Arduino puede decir WEMO para cambiar Estados electrónicamente.
¿Por qué necesitamos esto de todos modos?
Necesitamos una forma para el Arduino controlar el estado WEMO. Esto para que el Arduino puede mantener el estado WEMO (encendido o apagado) en sincronización con la puerta del garaje del estado (abierto o cerrado). Desde la puerta de garaje puede ser abiertas o cerradas por los interruptores de pared o coche mandos a distancia, el Arduino será necesario mantener el estado WEMO en sincronía con la puerta en caso de que algo que no sea tu iPhone dice la puerta para abrir o cerrar. De esta manera la WEMO correctamente realmente puede informe Estado de la puerta del garaje a través de la aplicación de WEMO. Para ello, necesitamos una manera electrónicamente cambiar estado de WEMO que Arduino se puede hacer cambiando la tensión de cable azul de 0V a 5V y volver que esencialmente simula una prensa del botón.
Además, para sincronizar correctamente, necesitaremos también una manera para el Arduino para "ver" qué estado la WEMO. La WEMO esto proporciona vía el "cable blanco" desde el tablero de baja tensión que normalmente se utilizaría para el control de la Junta de alto voltaje en un interruptor normal de WEMO (no picado). En nuestro caso esto se solo alimentar a Arduino por lo que puede ver estado de WEMO en uno de los pines GPIO de la Arduino.

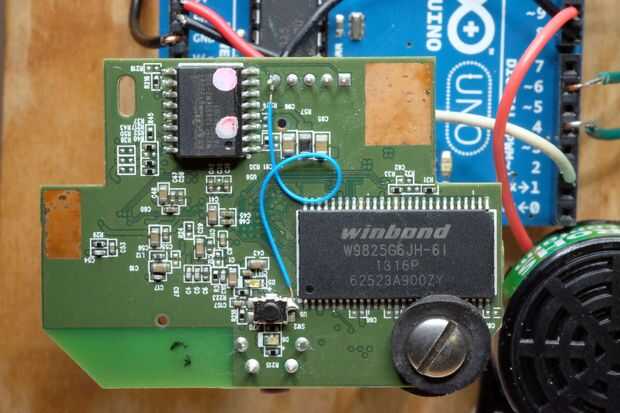

Por lo tanto, ahora que tienes tu tablero de baja tensión WEMO hacia fuera, el siguiente paso es soldar con mucho cuidado un cable al interruptor pulsador pequeño. En la foto, yo he soldado un cable azul. Este cable eventualmente tendrá que correr al pin 8 en la placa Arduino pero por ahora, a conseguir una conexión buena soldadura al contacto muy pequeño en la parte inferior izquierda del interruptor en el cuadro.

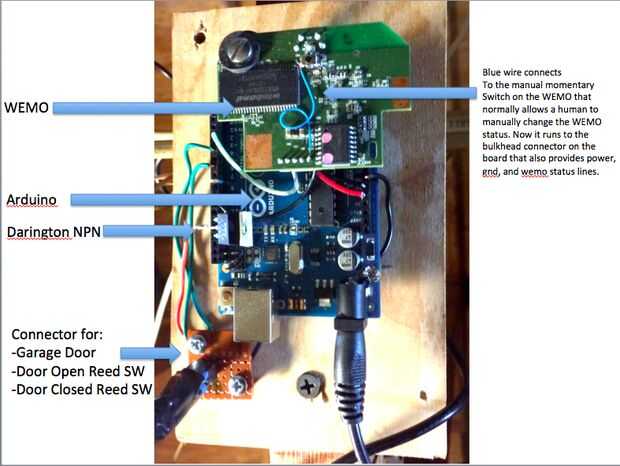

Tenga en cuenta que con un poco de trabajo, usted puede la ruta el cable azul al conector principal a granel en el tablero WEMO ya que hay un pin adicional, no utilizado en el tablero. Esto es opcional y usted está más bien correr directamente al pin 8 de Arduino que es lo la primera vez que construí la mina.
