Garaje de WEMO Belkin (4 / 7 paso)

Paso 4: WEMO Junta conector/cables explicó

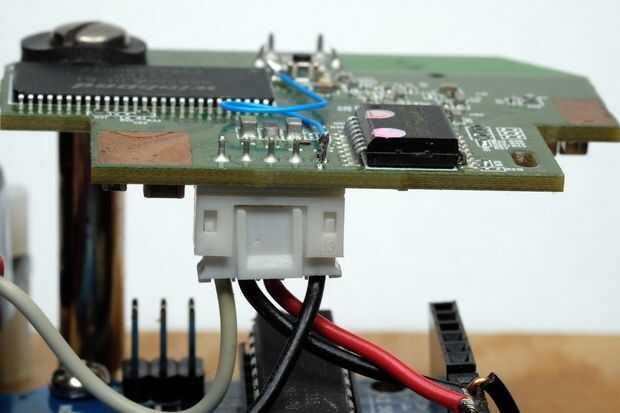

La Junta WEMO tiene tres contactos a través del conector de plástico:

  • Alambre negro - tierra
  • Cable rojo - 5 v
  • Cable blanco - 0V (off) o 3.3V (on) que es el estado de la WEMO

Si está utilizando el conector de plástico y los cables que utilizan para ir a la parte de alta tensión de la WEMO, ahora es un buen momento para quitar los extremos y los extremos con soldadura de estaño.

Nota: Mis fotos un segundo cable negro en la parte inferior del conector se muestra en la imagen - esto está realmente conectada al cable azul del interruptor momentáneo. Como he mencionado anteriormente, la cabeza a granel en el tablero WEMO tenía un perno extra disponible usé ese pin del conector extra para el cable azul que soldamos al interruptor momentáneo WEMO. Esto es opcional... como se puede simplemente ejecutar el cable azul directamente a la placa Arduino si quieres.
