Paso 5: Arduino y conexiones WEMO

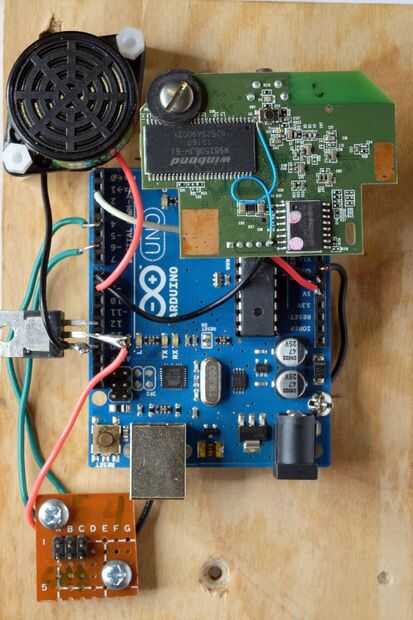

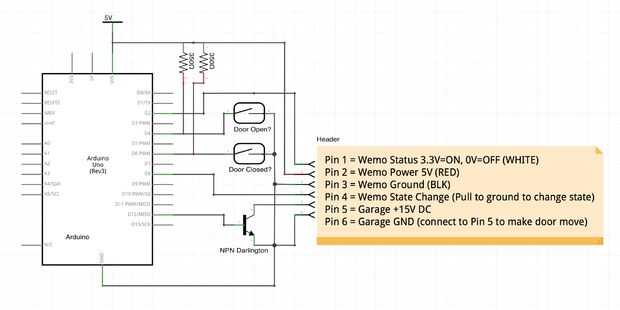

Ahora es el momento para hacer todas las conexiones entre el dispositivo Arduino y WEMO según el diagrama de cableado.
Nota: El 350 ohmios Levante los resistores en el diagrama de cableado son realmente sólo internas a la Arduino la placa Arduino ha levantar resistencias podemos habilitar vía software. Así pase los cables directamente a la fuente de alimentación de 5V en lugar de a través de 350 ohmios pull ups, ilustrados en el diagrama - el ups pull son todavía necesarios pero sólo usamos los internos a la Arduino en lugar de las externas.
- Conectarse a la base de los Darlington NPN Pin 12 en el Arduino.
- Conecte el colector de los Darlington NPN a un cable que se conecta a uno de los dos terminales de su disparador de motor de puerta de garaje. Conecte la otra puerta de garaje terminal a tierra en la placa Arduino.
- Conecte la irradiacion de los Darlington NPN a tierra (hay un conector de tierra junto al Pin 13 de Arduino si quieres)

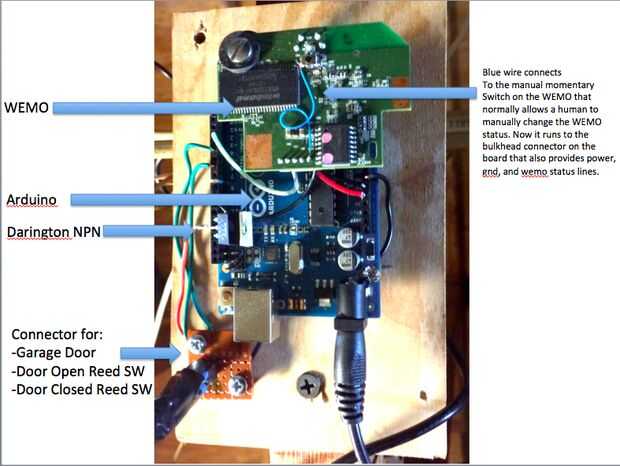

- Conecte el alambre azul que soldamos al interruptor momentáneo en la WEMO 8 PIN de la WEMO
- Conecte el negro alambre de la WEMO de tierra en la placa Arduino
- Conecte el rojo de 5V cable desde el WEMO al pin de 5V de la placa Arduino
- Conecte el cable de estado WEMO blanco al Pin 2 de Arduino
- Se conectan a un par de cables para el primer interruptor magnético - un cable al Pin 6 de Arduino para el sensor cerrado y el otro a masa de Arduino. El extremo opuesto de estos cables se conecta a los bornes del interruptor magnético (normalmente abiertos)
- Conecte un segundo par de cables para el segundo interruptor magnético - un cable al Pin 4 de Arduino para el sensor abierto y el otro a masa de Arduino. El extremo opuesto de estos cables se conecta a los bornes del interruptor magnético (normalmente abiertos)
- Encontrar un buen 9V ~ 1AMP "fuente" fuente de alimentación con un conector de barril (negativo en el exterior) y conectarse a Arduino para asegurarse de que encaja. Nos se encienda todo más tarde.
