Garaje puerta abierta indicador de luz (2 / 6 paso)

Paso 2: Determinar dónde instalar el interruptor de la puerta de garaje

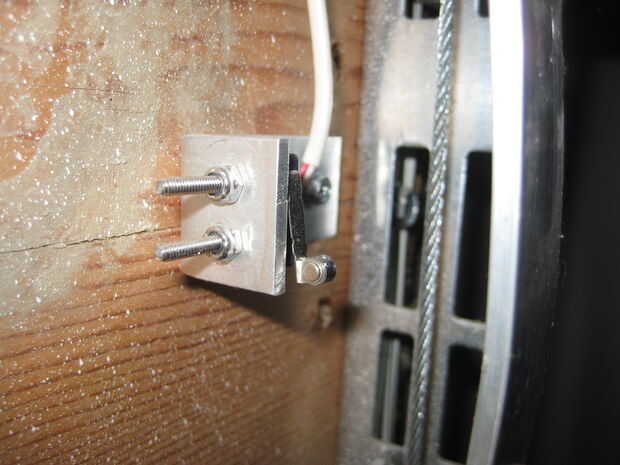

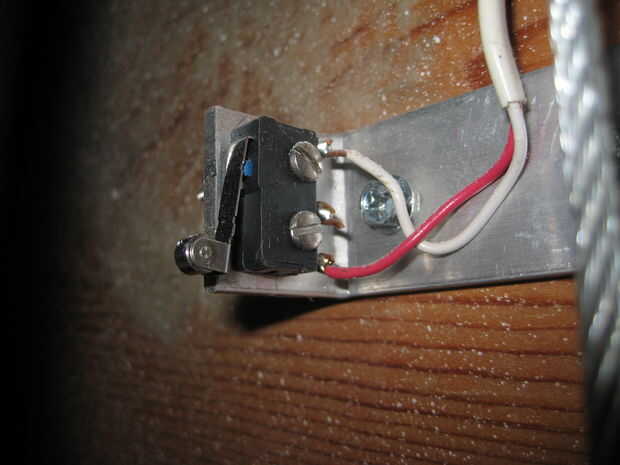

Como he mencionado anteriormente en el Instructable, que utiliza sobre todo las partes que ya tenía para este proyecto.  El interruptor que he usado era un interruptor de contacto de la palanca de rodillo.  Decidí que el mejor lugar para montar el interruptor estaba por encima de la puerta.  Eso es fuera de la nieve o la lluvia si fue montado más bajo a lo largo del lado de la puerta.  También, hay pocas probabilidades de golpear por accidente.

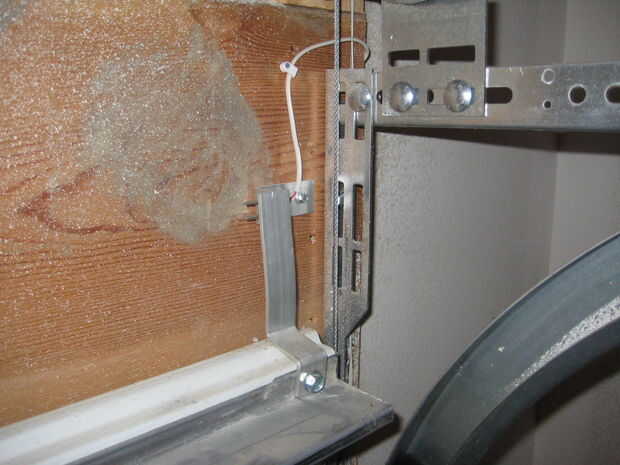

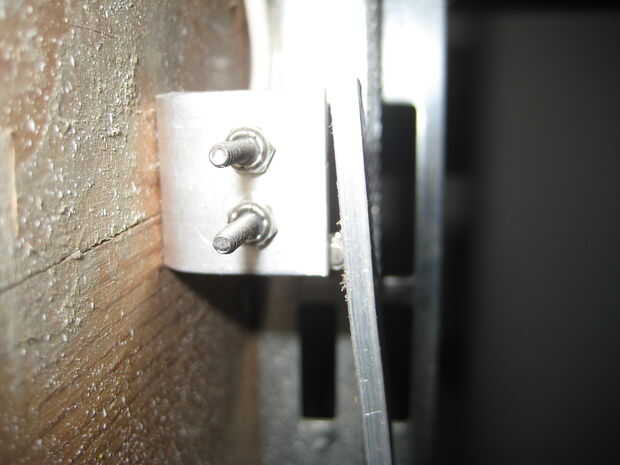

El interruptor está conectado a los contactos normalmente cerrados por lo que no hay por circuito cuando el interruptor está pulsado mientras la puerta de garaje está en la posición abierta y el LED no recibe energía.  Para hacer esto tuve que añadir un trozo de aluminio en el borde superior de la puerta del garaje.  Cuando se cierra la puerta de garaje aluminio se mueve a posición contra el rodillo en el interruptor.  Cuando se abre la puerta del garaje se suelta la palanca y el interruptor pasa a la posición cerrada y se suministra corriente a lo LED.

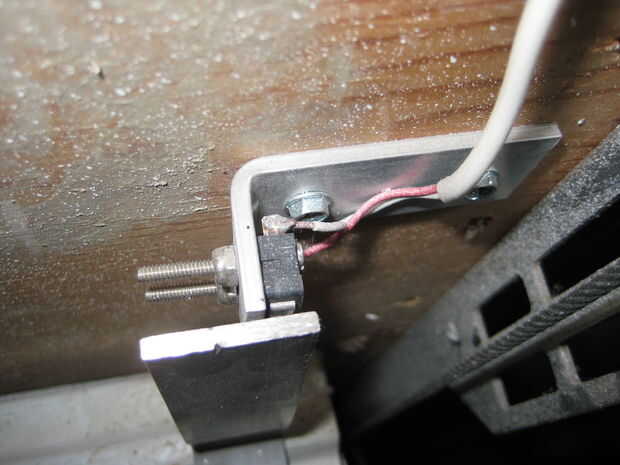

Hice la placa de montaje para la puerta de algunas piezas extras de aluminio que estas en un vide y luego cortar con una sierra para metales.  No son bonitas, pero funcionan muy bien.
