Garaje puerta abierta indicador de luz (5 / 6 paso)

Paso 5: Ejecute el cableado entre la luz, interruptor y enchufe

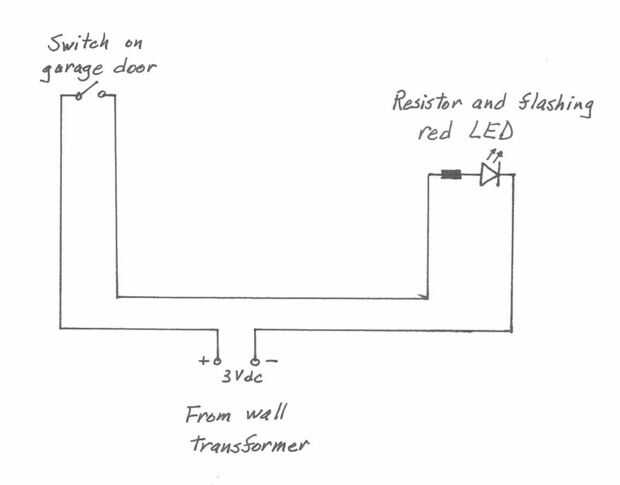

El circuito en la imagen siguiente muestra la distribución aproximada para el cableado.  Ejecutar el positivo desde el transformador de pared para el interruptor en la puerta del garaje.  Del interruptor de funcionamiento un cable a la resistencia para el LED y el LED.  Ejecute un alambre desde el cable negativo del LED al cable negativo del transformador de pared.

Asegúrese de que utilizar una resistencia con el LED.  Usted tendrá que determinar la mejor resistencia para el LED que está utilizando.  No voy a entrar en los detalles que aquí como hay toneladas de tutoriales en Instructables y otros lugares en internet.  Aquí hay un enlace a una en línea calculadora de LED.
