Garaje puerta abierta indicador de Smart (2 / 3 paso)

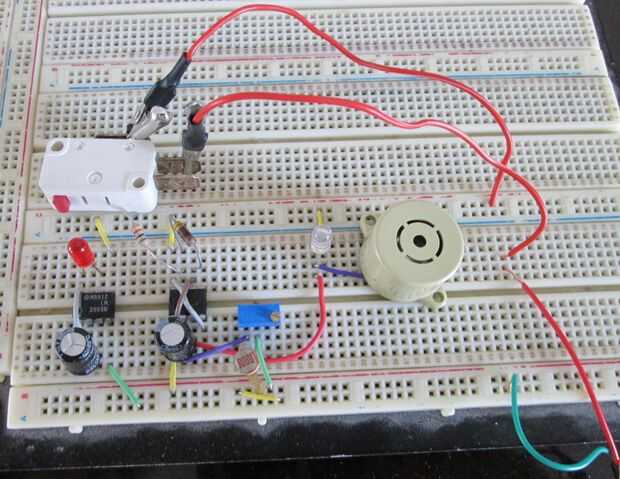

Paso 2: Creación de un prototipo del circuito

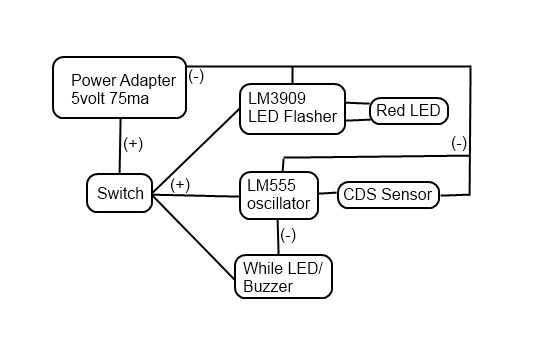

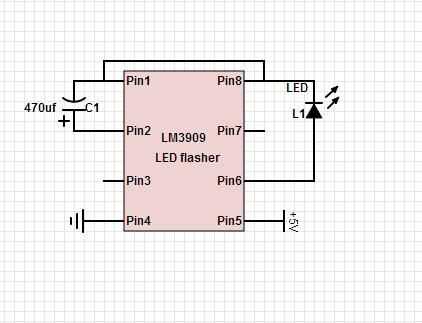

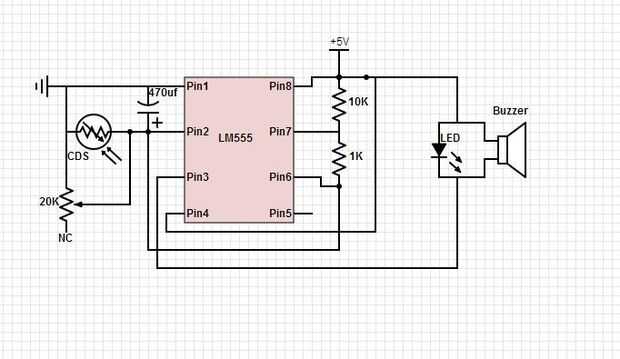

Sólo un puñado de piezas son necesarias para este circuito y para la construcción aún menos, un pcb, caja, varios alambres y una pieza de metal montar el interruptor. He utilizado los siguientes componentes (micro, adaptador de alimentación 5 voltios 75ma, sensor cds, rojo led, blanco led, zumbador, lm555, lm3909, 2 condensadores de 470uf, resistencias de 1K y 10 k y un potenciómetro de k 20). Los condensadores no tienen que ser exactos que controlan la velocidad a la que el led o zumbador apagar el encendido y apagado en. También se puede utilizar un potenciómetro mayor pero al hacerlo pierdes control fino incremental sobre Cuándo comenzará el lm555 oscilante.
