Garduino: Jardinería + Arduino (3 / 14 paso)

Paso 3: Construir sus repetidores

Esto fue mucho más difícil antes de Sparkfun lanzó su guía; todos tienen fácil ahora:)

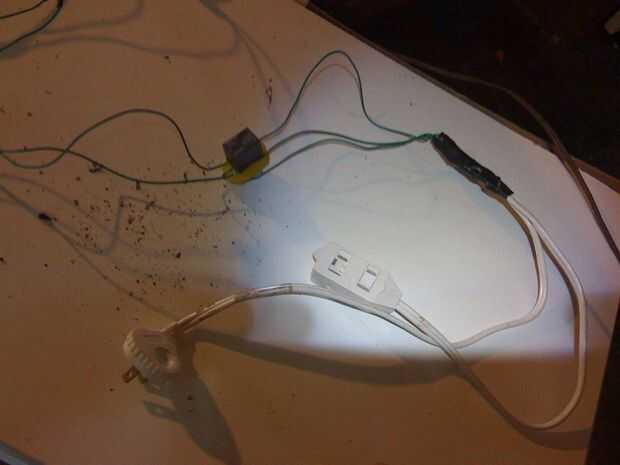

He utilizado relés Omron G5LE-1, fijar los cables con soldadura de las conexiones eléctricas y luego agregando pegamento caliente alrededor de ellos para algunos integridad estructural.

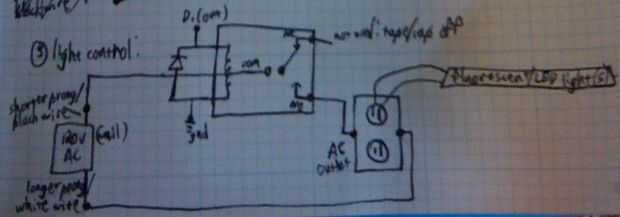

Según esta guía, asegúrese de ejecutar el cable blanco directamente a la salida / fin de la extensión y el cable negro a través del relé. Para que esto sea útil, usted también tendrá que asegurarse de que usted conecte su creación en la pared corectly: negro cable con ranura pequeña...

Ver foto 3 para una visión de cómo colocar el diodo.

Obviamente, está tratando ahora con más potencial de daño a sí mismo: AC no se siente bien!

Oh, y no es necesario no utilizar enchufes o cables de extensión para ambos. Sólo cambié por variedad:)
