Garras de Wolverine Bionic (16 / 18 paso)

Paso 16: Inserte la electrónica

Ahora tendremos que exprimir toda la electrónica en el bolsillo lateral de la caja trasera frente a la servo montaje.

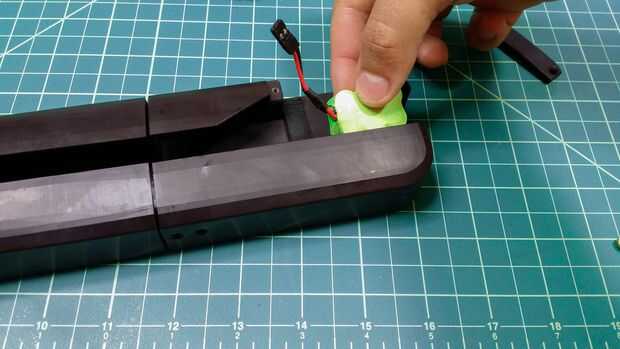

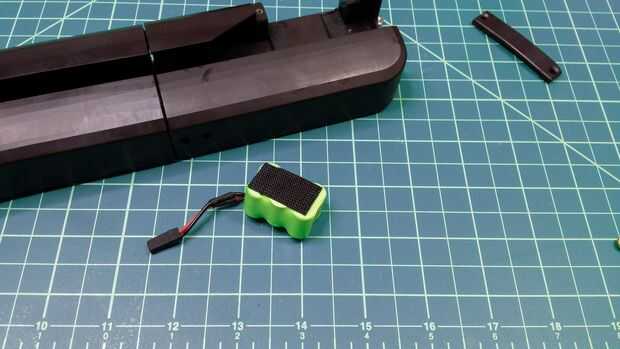

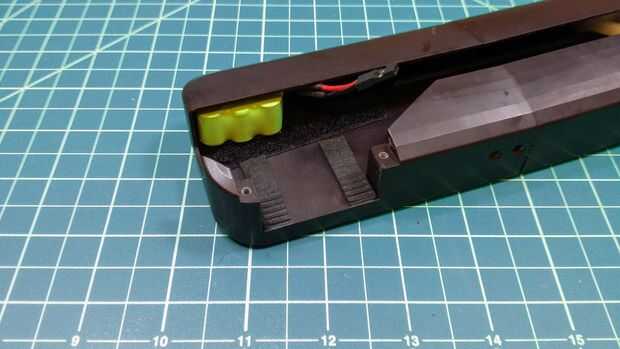

1. Corte un cuadrado razonable de velcro adhesiva respaldada y pegarlos en la parte inferior de la batería y el otro en la esquina trasera de la cavidad de la caja.

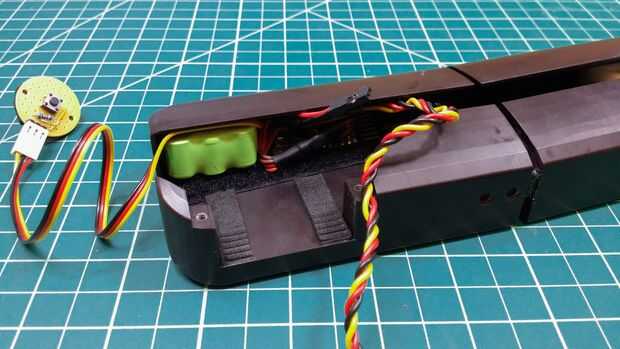

2. Deslice el Arduino en el bolsillo justo en frente de la batería con el cable MyoWare hacia fuera de la ranura en la parte trasera del recinto. y debajo del brazo del servo. El cable del servo debe ser enhebrado a través de esta ranura también. Usted podría velcro la placa arduino en el lugar pero es verdad no que es necesario y se mantiene razonablemente en lugar su propio.

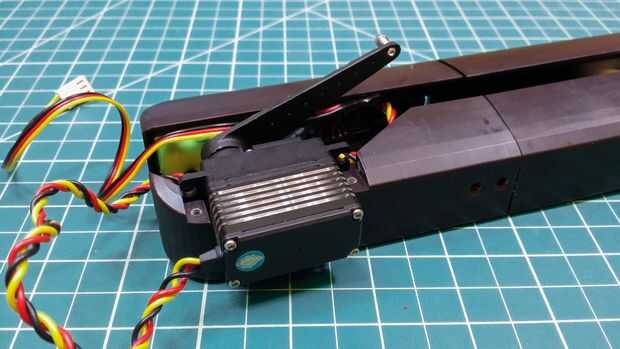

3. Vuelva a montar el servo y volver a montar el varillaje del servo.
4. Si no ya, enchufe el cable de servo en una de las tomas y el mazo de cables. No conecte la batería hasta que esté listo para usar el sistema terminado.

Consejos

• Tomar un poco de la longitud del cable del servo y arnés y para mantener las cosas en que menos tiempo.
• Pegamento estupendo las dos tomas y el mazo de cables para hacer conecta el cable de la batería y el servo más fácil una vez que todo esté en su lugar.
• Recuerde que la electrónica no tiene un interruptor incorporado para que cuando conectas la batería, el sistema se encenderá. Hemos añadido un retraso así que usted puede hacer esto sin el servo pellizcar sus dedos en accidente pero podría ser una buena idea añadir un interruptor entre la pila y los cables y.
• Si quiere lujo, puede ejecutar el cable de MyoWare detrás de la batería para que no interactuar con el brazo de servo en todos.
