Paso 9: Placa de hidrógeno

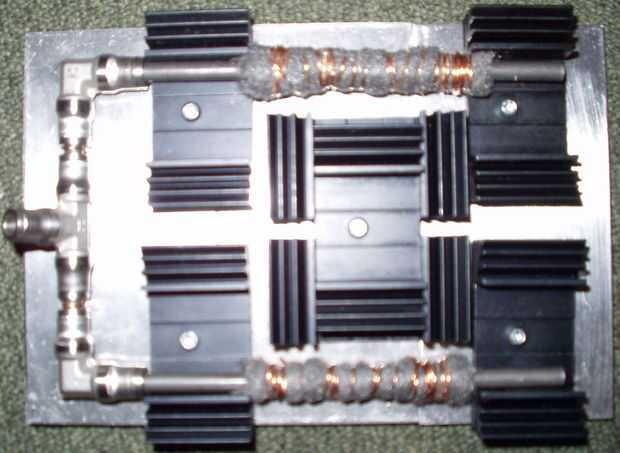

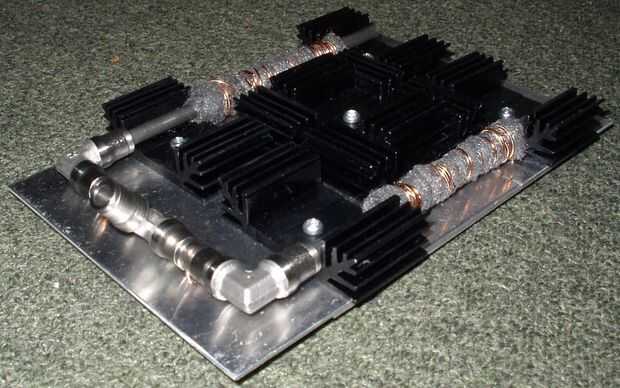

El hidrógeno que se quema la placa fue construido usando la investigación de varios sitios web de energía alternativa, revistas y artículos. A continuación se muestran dos imágenes de la encimera acabada (Fig 38 y 39). La placa fue construida por la obtención de algunas tuberías de acero inoxidable y corte para formar una C o una forma de U. Los extremos fueron conectados con acoplamientos neumáticos diseñados para empuje y mantenga una gran cantidad de presión antes de volver. Los dos extremos en la parte superior de la U fueron sellados con tornillos revestidos de resina epoxi. Luego se perforaron cinco orificios de salida de gas de 1mm trozos más largos de la tubería a lo largo de su centro y todo frente a la misma manera. Lana de acero luego fue envuelto alrededor de la tubería para cubrir los orificios de salida y permitir el comportamiento del catalizador como se mencionó anteriormente. La instalación de la tubería entera entonces fue atada a una hoja de aluminio con varios grandes disipadores de calor para ayudar a disipar el calor de la salida. Un tubo de salida de acero inoxidable fue entonces atado al cruce en la parte inferior de la U, que entonces conectado a la tubería de prueba la presión obtenida para contener el hidrógeno.

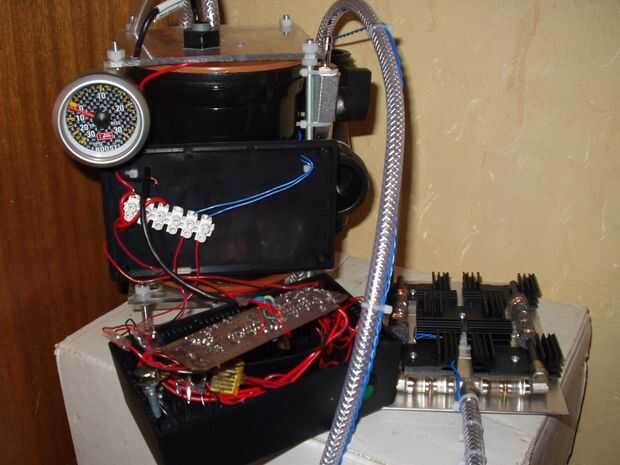

(Fig. 40) es el sellado hidrógeno y oxígeno producción cámara con electrónica y placa Unido y listo para ser probado. El bloque amarillo que se aprecia dentro de la envoltura de los circuitos de control es la conexión con el encabezado ICSP en el programador de Pic.
