Paso 2: Conceptos de diseño

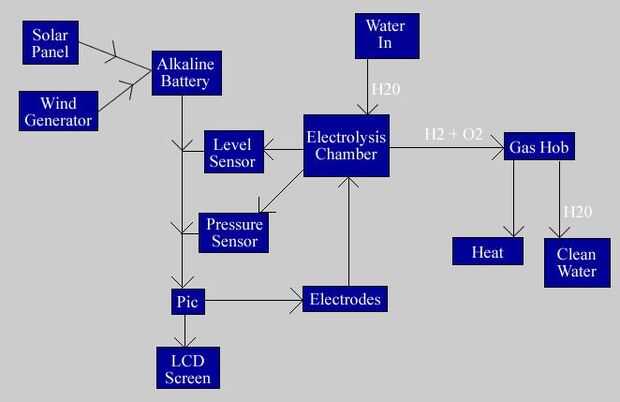

El sistema de cocina se construirá como se muestra en la Fig 8. Consistirá en una célula solar y un aerogenerador de alimentar una batería recargable a través de un regulador. La batería luego potencia un microcontrolador de microchip conectado a una pantalla LCD y cámara de los electrodos. La cámara de la producción también será supervisada por el microcontrolador por medio de agua, hidrógeno presión y temperatura sensores de nivel. Las salidas de los sensores se visualizará en la LCD y producción de hidrógeno se apagará después de una cierta presión (alrededor de 5 psi) para garantizar la seguridad.
(Fig 9) La primera cámara hecha y diseñada para producir el hidrógeno para el proyecto. Después de la construcción fue comprobado que aunque la cámara fue apretado del agua y presión apretada, probablemente no sería hidrógeno muy apretado. Por lo tanto otra técnica fue empleada para la fabricación de la cámara de producción. En lugar de intentar hacer la cámara entera, comprada componentes con sellos obtenida y utilizada en su lugar para garantizar el hidrógeno escaparía no menos corto plazo.

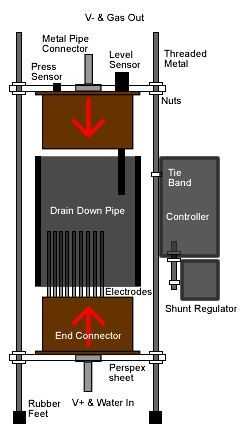

Después de ir de compras en busca del envase más fuerte y mejor sellado, se decidió utilizar un conector de tubería de drenaje recto resistente y dos pesados drenaje tubo tapas. Estos fueron elegidos porque eran fuertes y resistentes y también vino con un sello perfecto ideal para la captura de hidrógeno. Estas piezas de tubo de drenaje son para conectarse en el sistema diseñado mediante el uso de cuadrados de policarbonato para agarrar los extremos de las dos tapas (ver Fig 10). El policarbonato entonces ser exprimido usando tiras de postes metálicos roscados. El sistema electrónico del controlador será adjunto a este entramado y encapsulado dentro de una caja para evitar que las chispas no deseadas consiguiendo cerca del hidrógeno.

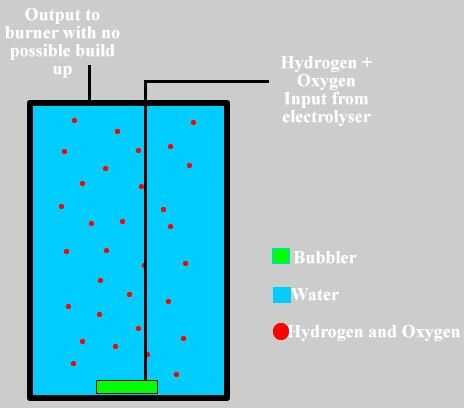

Con el hidrógeno y el oxígeno mezcla producían allí debe ser las medidas para garantizar la seguridad de que rodean la población. Lo peor que puede suceder es si una llama o una chispa en la cámara de la producción y entró en contacto con el gas a presión. Usando un grifo de tanque de pescado sumergido en un tanque de agua separado (Fig. 11), no hay forma para que una combustión viajar de la encimera a la cámara de producción.

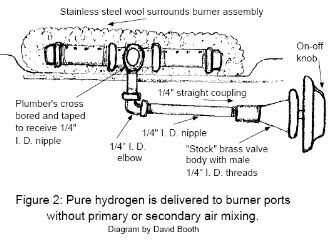

En lugar una cocina de propano o butano que necesita un espacio de gran Temple, aire primario y secundario de mezcla para quemar correctamente, hidrógeno necesita una menor brecha de Temple para evitar que la combustión alcance el interior de la tubería de gas. También a diferencia de propano o butano, hidrógeno no puede haber mezcla de aire primario o secundario como oxígeno ya está dentro de la mezcla. Como el gas viaja aunque esta brecha Temple hay una cantidad máxima que se puede viajar aunque el agujero en cualquier momento. Cuanto más grande la brecha de quench es por lo tanto, el gas más que puede venir a través, lo que facilita la combustión viajar a través y a lo largo de la corriente de gas. Para hidrógeno esta brecha de Temple pequeña (aprox. 1mm) mantiene el sistema de perder rápidamente la presión y también para ayudar a prevenir la reacción de combustión de viajar hacia atrás pasando la brecha y más arriba del tubo. (Fig 12) muestra un quemador de hidrógeno con lana de acero que cubre las lagunas de Temple en la tubería. Esta lana de acero es útil ya que en primer lugar reduce la temperatura del hidrógeno ardiente limitando el oxígeno circundante llegando a la reacción y en segundo lugar útil por actuar como un catalizador. Una vez que el gas se enciende la lana se obtiene calentada para arriba y entonces actuar a quemar cualquier otro gas que fluye a través de ayudar a crear una temperatura de salida constante.
