Gas de cocina y purificador de agua usando energía libre (6 / 10 paso)

Paso 6: Producción de electricidad

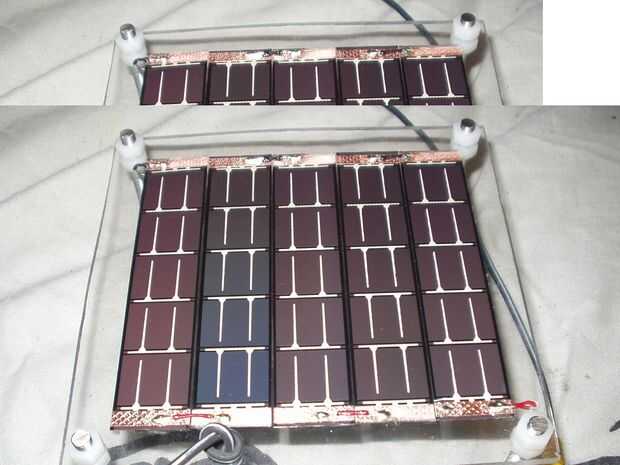

Para construir el panel solar, celdas solares de hueso desnudo flexibles se obtuvieron de cps-solar.co.uk y luego pegados a una hoja de metacrilato cuadrada con postes metálicos y tuercas en las esquinas para hacer las piernas ajustables (véase Fig. 21). Las patas ajustables permitir que el panel quede colocada en dirección a la luz solar desde cualquier ubicación. Cada panel se conecta en serie para proveer voltaje máximo posible y un bajo nivel de ruido estándar y cable de phono de baja atenuación fue unido. En la luz del sol con tensión de conexión de circuito abierto a través de las células fue hasta 20V. Prueba con la tensión conectada a través de una carga de 1K que Ohm permite que la energía de la célula solar calcular.

Poder en la sombra = 20mW

Energía de la luz = 53mW

Poder en la luz del sol = 145mW

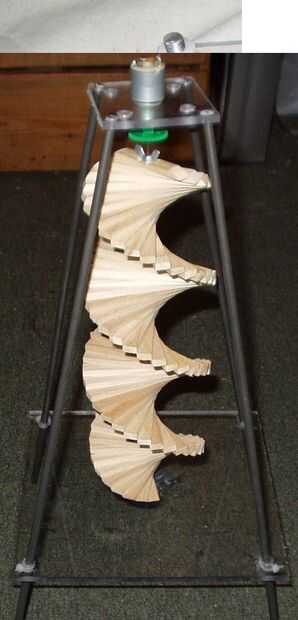

El generador eólico se hizo montando un motor en una pequeña plaza de plexiglás con el eje mirando a través del plexiglás. Un hilandero del viento fue de Ebay.co.uk y unido al eje del motor por medio de un aburrido a engranaje. Una segunda plaza más grande de plexiglás fue utilizada para la parte inferior de la ruleta para descansar, permitiendo que el motor gire con menos fricción, el peso de la ruleta ya no descansa sobre los motores cepillados. Las piernas fueron corte de tubería de acero y pegadas en su lugar para apoyar a la ruleta en un viento fuerte (véase Fig. 22). Se encontró entonces que el hilandero podría girar ambas maneras en el viento que significa que el motor sea se carga

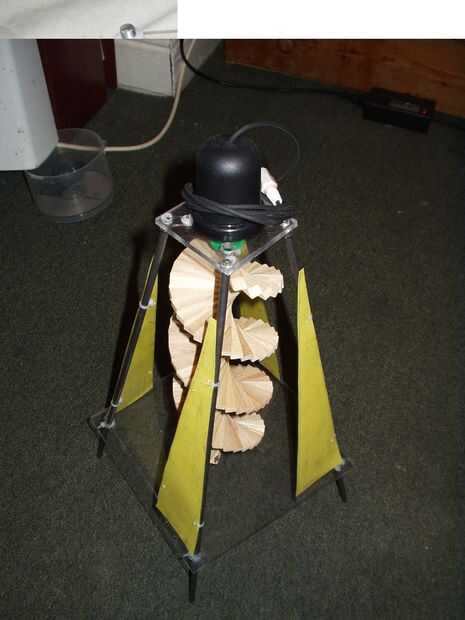

o descarga el circuito. Obviamente no es aceptable para que un rectificador de diodo se utilizó en la tensión de salida de motores para proporcionar un voltaje positivo correcto para cargar la batería. Un segundo problema era que el viento que sopla en la ruleta causaría a acelerar y desacelerar la dirección del viento cambiado y por lo tanto, la dirección de la flecha. Esto fue solucionado colocando tiras de tarjeta laminada hacia abajo de las piernas con el fin de canalizar el viento y hacer que la ruleta gire en la dirección preferida (ver Fig 23). Un bajo nivel de ruido y phono de baja atenuación del cable fue utilizado otra vez para el voltaje de la salida.

Ahora para implementar la producción de hidrógeno y oxígeno construida dos circuitos de cámara tienen que hacerse. El primer circuito se va a tomar corriente de las células solares y el aerogenerador y entonces permita que una batería de plomo ácido 12V cargar. Este circuito también proporcionará energía del segundo circuito. El segundo circuito contiene un microcontrolador para manejar todas las entradas de sensores (presión, temperatura, nivel de agua y carga de la batería), un LCD para mostrar los datos del sensor y relé para el control de la carga en los electrodos.
