Paso 4: Instale al conector de teléfono de 1/4"

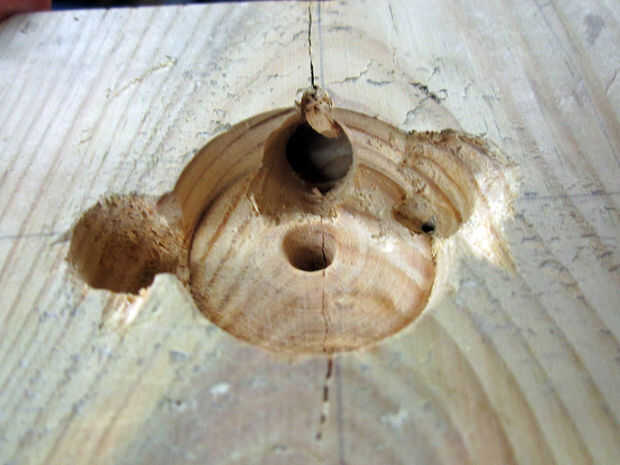

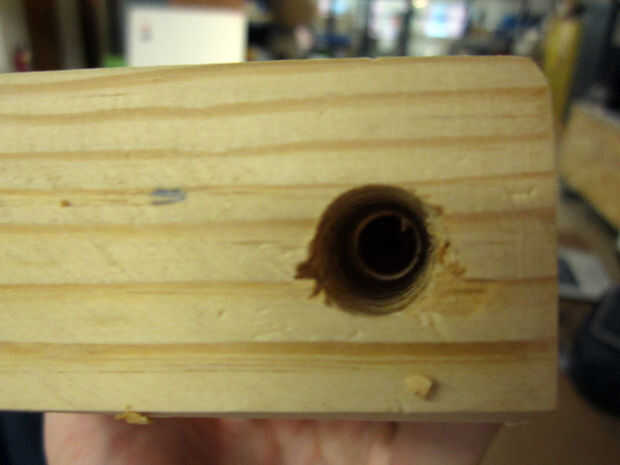

En primer lugar, medir el diámetro de la toma de teléfono. La utilicé fue 15/32". Una broca que hará un agujero está tan cerca de ese tamaño como sea posible y la atornille en el bloque de madera, justo detrás del agujero donde se sentará el disco piezoeléctrico. Conecte luego los dos agujeros atornillando por debajo donde se sentará el disco piezoeléctrico.
Una vez hecho esto, debe haber un túnel poco agradable a pero el teléfono jack, que se conecta a la zona donde se encuentra el disco piezoeléctrico. Esto es sólo una manera para configurar los componentes electrónicos, pero he encontrado que funciona bastante bien. Una vez que vea que cada pieza encaja bien, coloque el disco piezoeléctrico en lugar mientras que roscar los dos cables, los cables rojo y negro, a través del orificio.

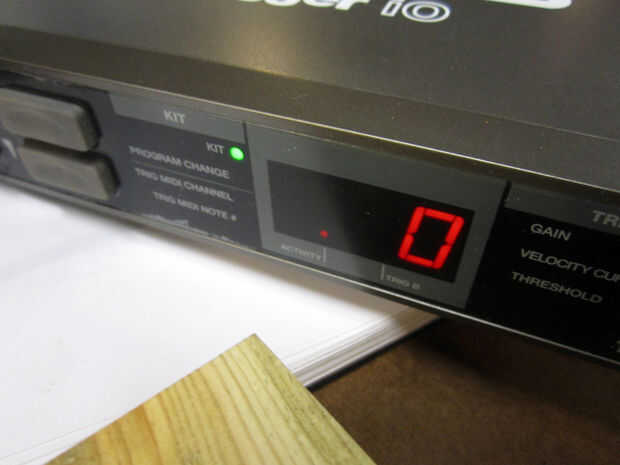

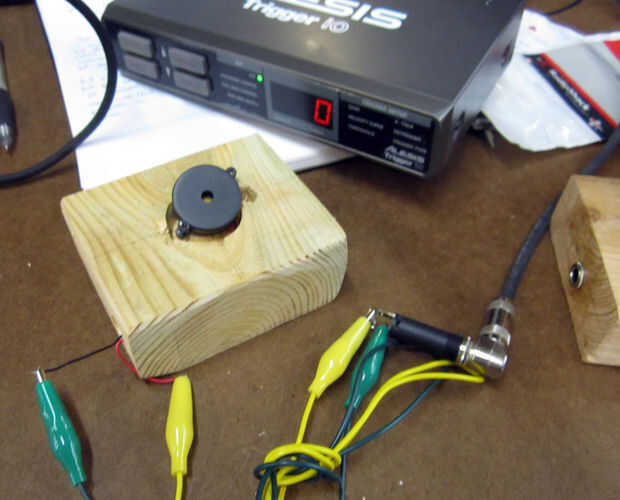

Este es un buen momento para poner a prueba su electrónica, antes de soldar o pegar cualquier cosa. Coloque pinzas de los cables rojo y negro del elemento piezoeléctrico a los dos terminales de la roseta de teléfono. Si entonces conecta un cable de guitarra de 1/4" cable en el jack y luego en el tambor de la máquina o interfaz, debe ver una respuesta al golpear el elemento piezoeléctrico o un bloque de madera. El punto de luz roja en mi Alesis drum trigger interfaz en las fotos anteriores indica que está recibiendo una señal. Esto debería funcionar con cualquier máquina del tambor o la interfaz que tiene cables de 1/4" desde desencadenadores.

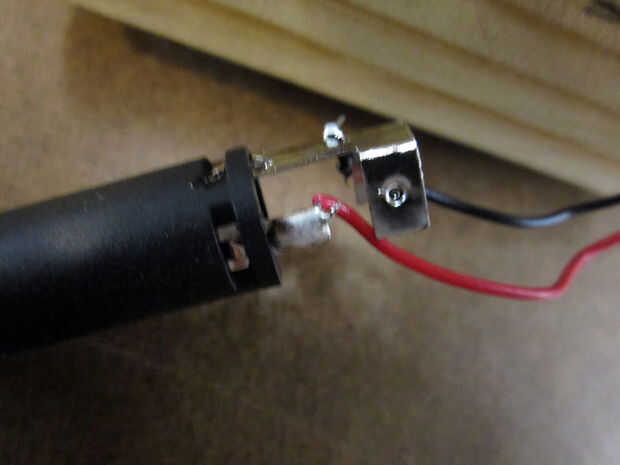

Después de probar para asegurarse de que esa señal se conecta, quitar las pinzas y suelde los cables rojo y negro a los terminales de la roseta de teléfono. Porque el gatillo envía solamente una señal eléctrica y no audio, no importa cual cable se suelda con que terminal. También es una buena idea utilizar jacks de mono. Conectores estéreo funcionará, pero usted tiene que asegurarse de que la soldadura a los terminales correctos. Usando conectores mono le ayudará a evitar ese error potencial.
