Paso 3: Soldar y programar la electrónica
Sección 1 - blanco boca - Arduino pin 3
Sección 2 - ojos verdes - Arduino pin 5
Sección 3 - cola azul - Arduino pin 6
Sección 4 - cuerpo inferior azul - Arduino pin 9
Sección 5 - azul medio cuerpo - Arduino pin 10
Sección 6 - orejas azul - Arduino pin 11

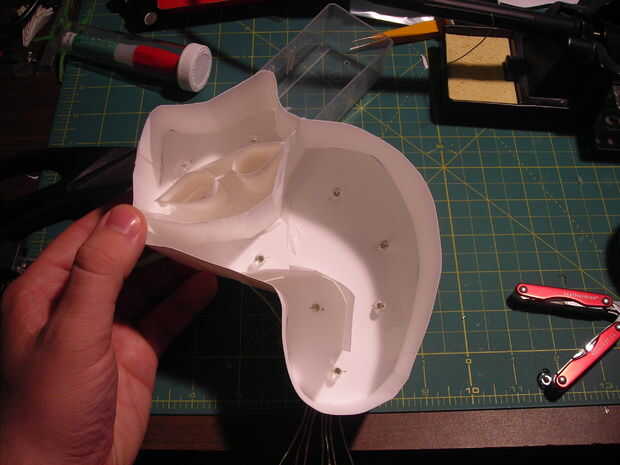

Para insertar un LED en el marco, hacer un corte con un cuchillo y alimentar los conductores a través de la parte delantera. Fijarla con un poco de pegamento caliente en la parte posterior.

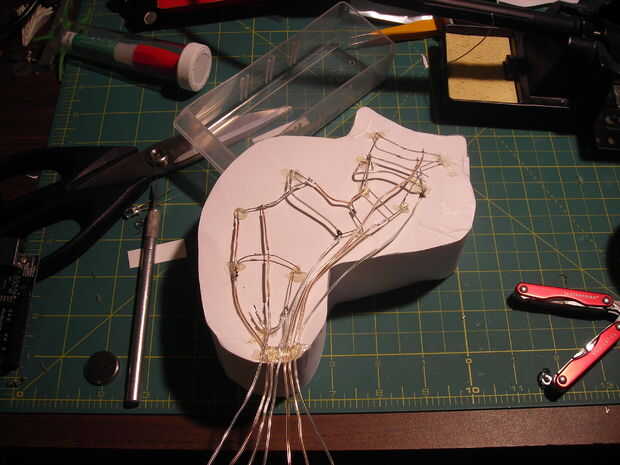

Al soldar todos los LEDs, conectar todos los ánodos (positivos) y conectarlo al arduino + 5V.
Usé 2 LEDs para cada una de las 6 secciones mencionadas anteriormente, por lo que conectar los cátodos (negativos, con el lado plano) para cada sección y conectarlo al pin Arduino mencionado. Los pines de arduino pueden parecer extraños si tiene UNO más nuevo, pero son las patillas solamente que son PWM de los tableros más viejo (estoy usando un NG en este caso).
Luego había atado el Arduino a la parte posterior del bastidor y mantiene en su lugar con cinta y una banda elástica.
Luego programar el Arduino usando el fichero .pde adjunto a este paso. Si usted necesita más ayuda en esta área hay otros instructables buena que puede explicarlo mejor que pude.
