Paso 2: cableado

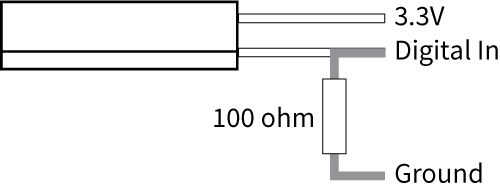

El interruptor de láminas necesita un resistor de pull-down (100 ohm) conectado a tierra. Ver imagen 1 para un diagrama de cableado.
Añadimos un LED para mostrar el estado actual del gato. Cuando el gato sale de la casa, se encenderá el LED. Cuando vuelve, el LED se apaga. El LED también necesita una resistencia de pull-down.

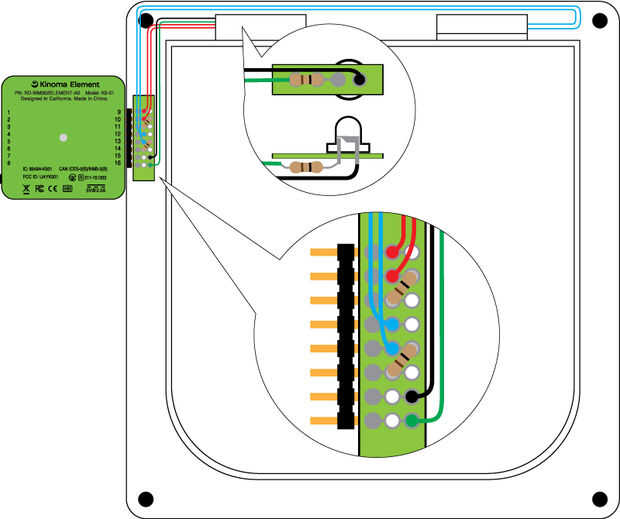

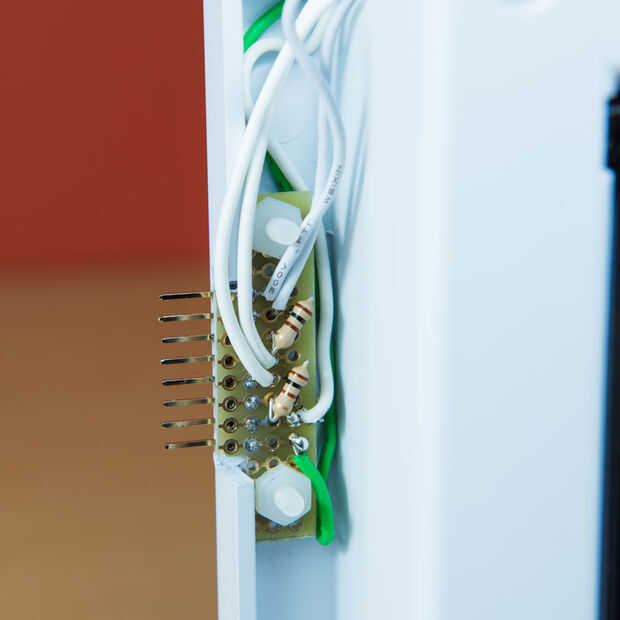

Imagen 3 de arriba muestra el cableado que utiliza. Hemos soldado la cabecera de 1 x 8 en un pedazo pequeño de protoboard que encaja dentro de la puerta y conecta con el LED y los interruptores magnéticos reed.

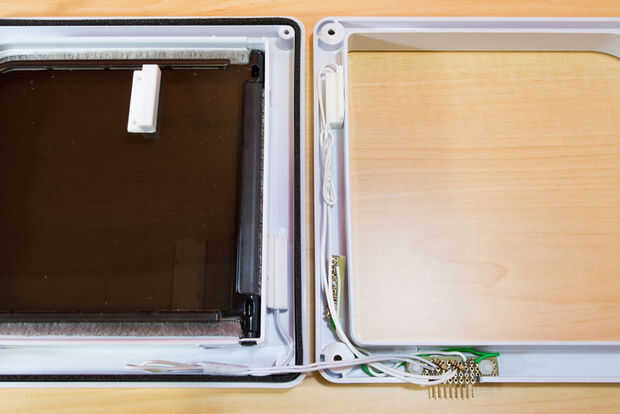

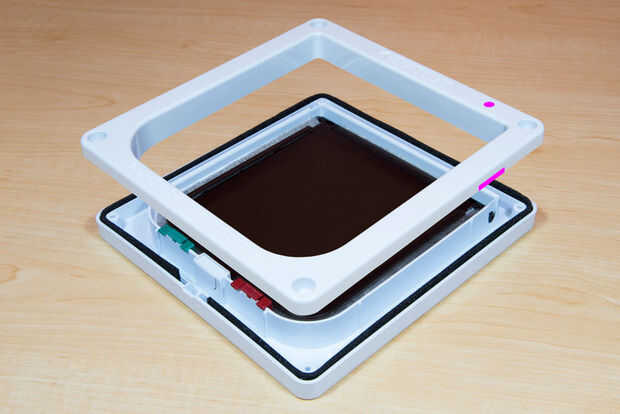

Antes de poner todo junto. Necesitamos perforar un agujero para la luz LED y corte una abertura para las cabeceras en la puerta. La ubicación sugerida de ambos destaca en rosa en 4 arriba de la imagen.

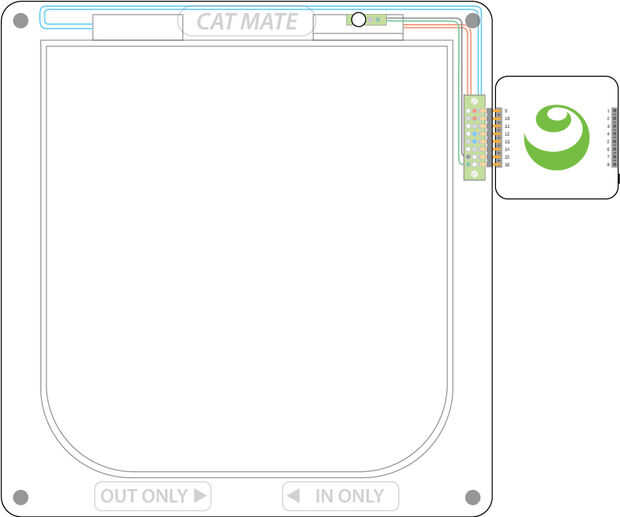

Las últimas 3 fotos de arriba pueden utilizarse como referencia para completar la instalación del sensor.
