Paso 5: Montaje del bloque de empuje
Después de esto el proyecto se hará mecánicamente.

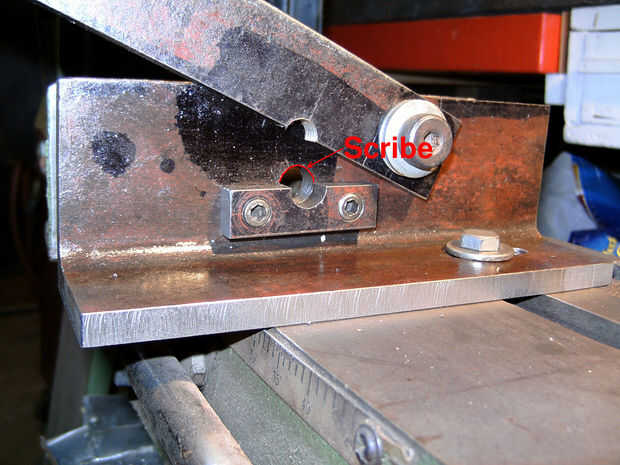

Con el brazo de pivote empernado a la quijada movible y el bloque de empuje se ha acuñado en su posición, gire el brazo hasta contacto el bloque de empuje, entonces escriba donde el tornillo por el agujero tiene que ser a través del orificio hecho por el bloque de empuje y el pivote del brazo juntos. Destaqué donde marque en rojo en la imagen.
Hay sin duda algún factor fudge pasando aquí, pero la varilla roscada solo necesita ir a través de la quijada movible. El agujero debe ser perforado hasta un espacio apropiado para la varilla roscada.
Ahora la varilla roscada se puede poner en posición para pasar a través de la quijada movible y se utilizar para alinear precisamente donde el bloque de empuje debe ser. Equivalente de mi bloque para cuarto veinte tornillos de cabeza Allen. Luego con el bloque en posición utiliza un punzón de transferencia para marcar donde necesitaba perforar de agujeros roscados, para sostener el bloque de empuje de la quijada movible.
Hacer esto bien y eres oro para el proyecto. Esto es sobre el mecanizado solamente crítica en el trabajo. El bloque de empuje tiene que empujar la varilla roscada a la rosca del medio en el brazo de pivote. Así que hacer un buen trabajo aquí.
Si todo funciona debe poder apretar el brazo de pivote y sus hilos participarán en los hilos de rosca el tornillo de la misma. Esto inmoviliza el hilo así que puede usar para gato abierto la parte posterior de su mordaza. Levante el brazo y se puede quitar el tornillo del gato entonces demasiado.
Para un ajuste fino aún se puede girar un poco el tornillo. Esto es mucho mejor que escarba en busca de la combinación correcta de la basura para que circule la mordaza de la sierra con. Cuántos años lo hice. Incluso no quieren pensar en ello hoy.
