Gato Robot actor de láser (5 / 9 paso)

Paso 5: conectores

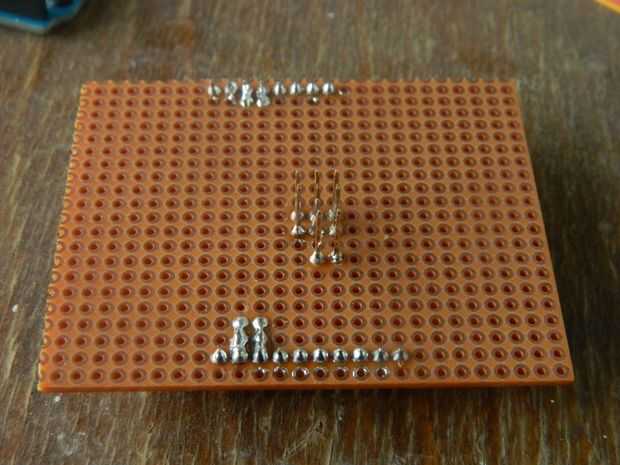

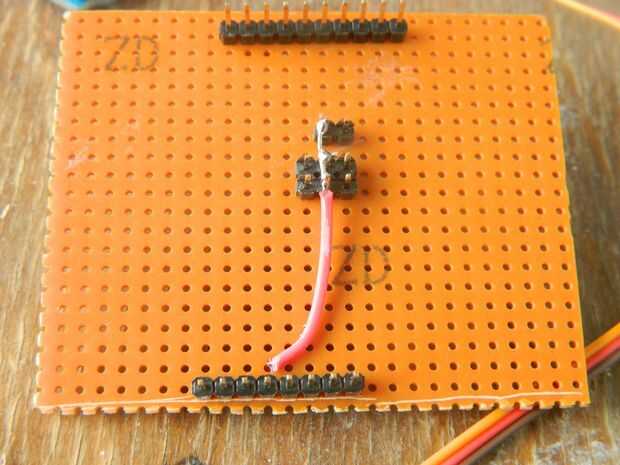

Dos de 3 pines y uno había soldado un dos conectores para el centro del tablero.

Es el conector de tres pines para servo y el conector de 2 pines para el láser.

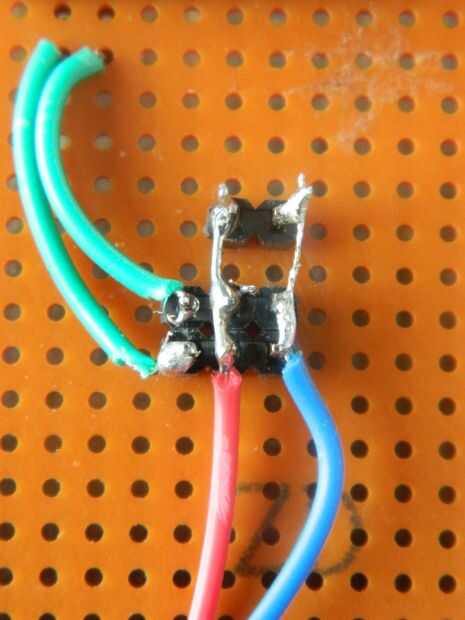

La soldadura de una energía común (rojo) y GND común (azul) a los pernos.

Láser no necesita nada más.

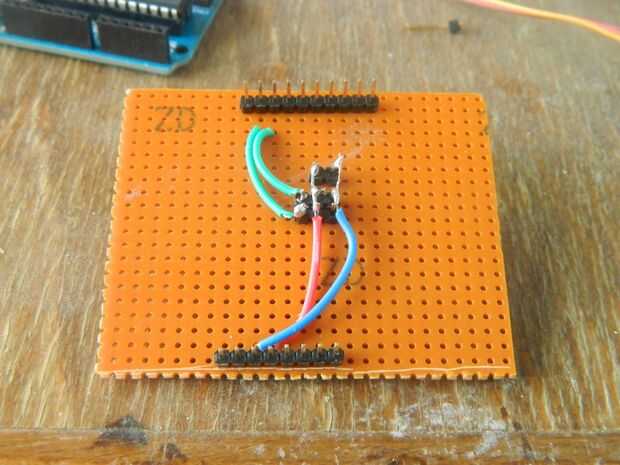

Para los servos necesita cables de datos. Soldadura servo vertical (verde) al pin 9 y servo horizontal al pin 10.

Los otros extremos van al último pins del conector. Simple y eficaz.
