Paso 2: Cableando la matriz de LEDs
Primero vamos a construir la matriz de LEDs, cuando lo hagamos, podemos hacerlo sobre el cojín ya diseñado, en el archivo listo para cortar. Si no tienes la intención de armar la caja al no pie de la letra, puedes usar una mica o cualquier tipo de superficie firme que sea conductiva.
Para se encienda un LED, cables de ambos deben estar conectados. De si dedicáramos un par pines a cada uno de los 18 LEDs (9 rojos y 9 verdes), rápidamente se nos acabarían los pines del Arduino. Embargo de pecado, haciendo multiplexación seremos capaces de controlar todos los LEDs con solo 9 pines.

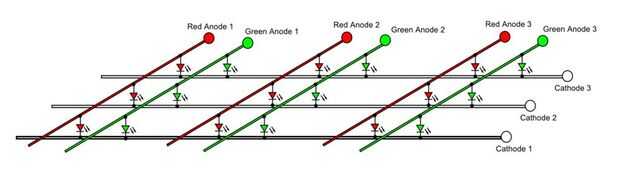

Para hacer esto, los LEDs están cableados en forma de cruz, como lo muestra la primera figura. Los ánodos de los LEDs están agrupados at columnas de 6, y sus soldado están agrupados en filas de 3.
Configurando una línea del ánodo en alto, y una línea particular del catodo en baja, podemos seleccionar que LED queremos situado, ya existe un solo camino posible que puede tomar la corriente.

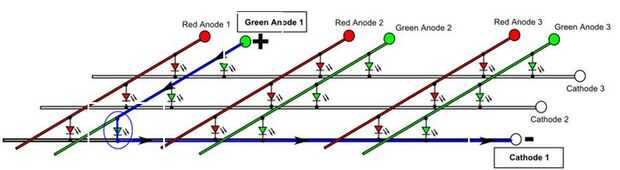

Por ejemplo, en la segunda figura, configurando la línea del anodo verde en alto, y la Línea 1 del cátodo en bajo, el LED de abajo a la izquierda se enciende. El camino toma la corriente en este caso se muestra en color azul.
¿¿Pero qué pasa si queremos iluminar más de un LED en líneas diferente? Para lograr esto usaremos "persistencia de la visión". Seleccionando pares de líneas de LEDs muy rápido, da la ilusión de todos los LEDs seleccionados están siendo fue al mismo tiempo.
