Paso 3: Materiales y herramientas
- Pasé un poco más de lo que me hubiera gustado en este proyecto, y una de las principales razones que sobreestimado cuantas precauciones tendría que poner en su lugar (dominaron inicialmente Retrograde diodo, resistencias más que necesario, bobina demasiado gruesa), con esto en mente creo que sería muy plausible para hacer este proyecto por debajo de £100 , por supuesto dependiendo de qué materiales están disponibles para usted. La mayoría de los componentes caros que compré de segunda mano en eBay o... .borrowed de mi colegio.
Materiales:

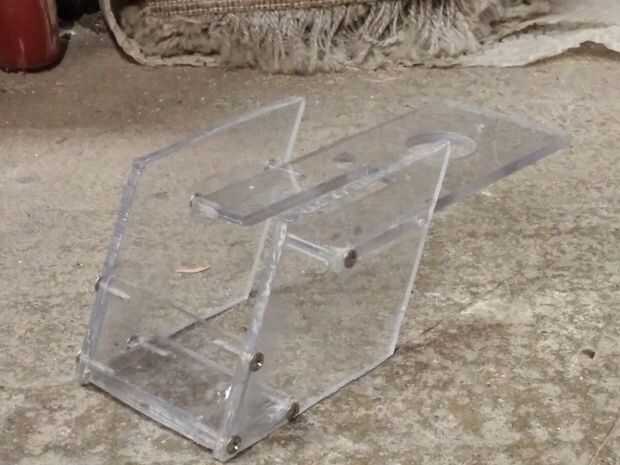

- Hoja del policarbonato de 1mx0.5m aprox - hay un montón de opciones diferentes por lo que para la construcción de la cubierta de, pero tuve más que suficiente policarbonato ya en mano.
- Tubería de aluminio fina para barril - marca del barril era en 1 dia, que significó que el proyectil era demasiado pesado. Mark II fue 15mm (12mm interior).
- Barra para proyectil - mejor es el metal utiliza necesita tener una alta permeabilidad, por lo tanto el acero con un bajo contenido de carbono que ha sido recocido.
- Varios tornillos y pernos
- MDF para el soporte (opcional)
- Soportes de acero pequeño

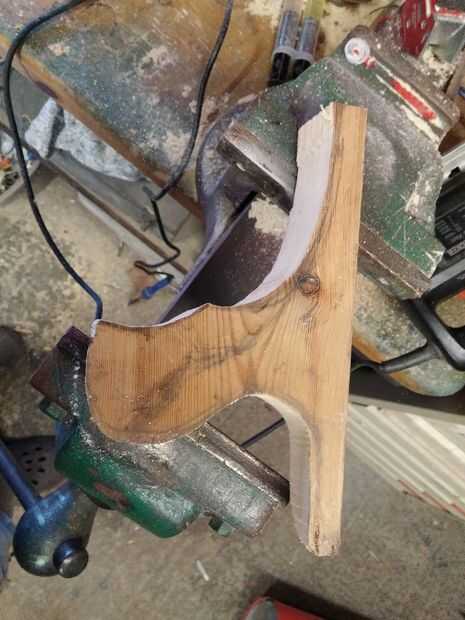

- Trozo de madera de mango
- Cables de diferentes calibres (pero cuanto más grueso mejor para la mayoría de los cables)
- Esmaltado de alambre de cobre - inicialmente usé 5mm pero encontré 3,15 mm para ser óptimo para un cañón de 15mm de diámetro
- Junta Directiva de la matriz
Componentes:

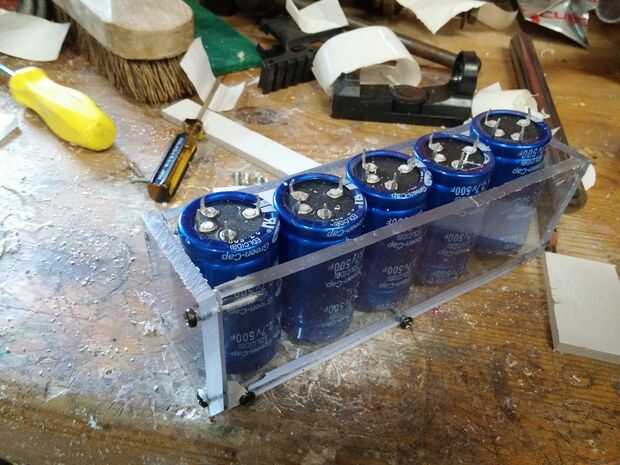

- 5 x 500F 2.7V supercondensadores
- Varios condensadores pequeños
- Varias resistencias
- resistencias de 25W 8 x 1Ω
- Gran corriente capacidad diodo - esto era un área que desembolsado en. Un diodo mucho más pequeño habría sido capaz de manejar la corriente de fly-back, dada el período muy corto de tiempo que eso pasa.
- Grande IGBT - otra vez, mi actual terminó mucho más baja que podría manejar este gran componente, especialmente después de las enmiendas de barril, así que no habría necesidad de conseguir una tan poderosa como la mía
- Pantalla digital voltímetro - se ve super cool.
- Temporizador 555
- OP-Amp - esto puede ser un área en el circuito que puede optimizarse. El op-amp probablemente no es necesario pero no el trabajo de todos modos.
- LED
- 2 x pila de 9V
- Interruptor de corriente alto - compré uno que podía manejar 300A, pero una vez más esto fue demasiado elevado ya que solo maneja 10A.
- LED de infrarrojos
- Foto-transistor del infra-rojo
Herramientas:
- Taladro
- Algo para cortar las hojas con - una sierra de banda probablemente sería lo ideal. No sé cómo sientes una sierra de mesa con policarbonato, pero una sierra de calar muy bien trabajado.
- Sierra para metales
- Pinzas
- Destornillador
- Llaves inglesas
- Impresora 3D - opcional por supuesto, sólo quería poder decir que yo lo solía para hacer mi gatillo. Aunque era muy útil.
