GearBot: A doble velocidad, Engranes Bot (3 / 23 paso)

Paso 3: Imprimir los archivos

Por supuesto, lo primero que vas a necesitar hacer es 3D impresos todos los componentes. Imprimí las piezas en un MakerBot Replicator 2, en resolución estándar. Todas las piezas han sido diseñadas para evitar la necesidad de soporte material. Impreso todo en un puesto de trabajo, tarda unas 6 horas en total. Para mi versión final, imprimí diferentes piezas en diferentes colores para mostrar que los engranajes estaban Unidos entre sí.

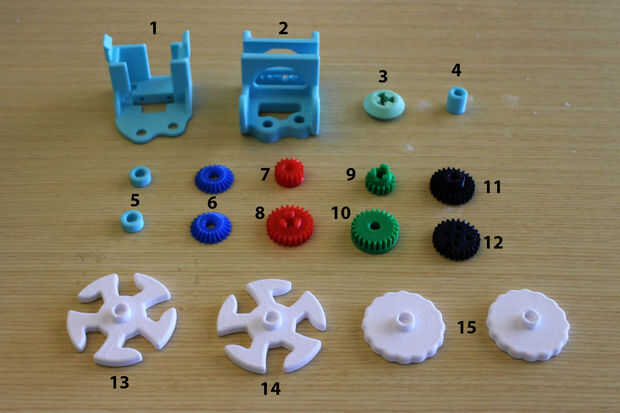

Las cantidades que necesitarás son los siguientes:

1. Back_Chassis X1: Pedazo grande con una ranura de la caja de batería y dos agujeros para los ejes.
2. Front_Chassis X 1: Hoja más pequeña con dos agujeros en la parte delantera y dos agujeros pasando por cada lado.
3. X1 embrague: Pieza pequeña con tres dientes que se pega en el perfil de un agujero.
4. Espaciador X1: Pieza cilíndrica.
5. Tapón X2: Trozos pequeños y circulares con un perfil del eje D
6. Bevel_Gear X2: piezas de engranaje cónico.
7. Low_Speed_Driver X1: Pequeño engranaje con una cara plana de un lado.
8. Low_Speed_Clutch X1: Gran engranaje con los dientes sacando de su cara
9. High_Speed_Clutch X1: Pequeño engranaje con los dientes sacando de su cara
10. High_Speed_Driver X1: Engranaje grande con una cara plana de un lado.
11. Driven_Gear X1: Grande del engranaje con un eje de extrusión de él.
12. Drive_Gear X1: Engranaje grande con cuatro agujeros
13. Foot_Left X 1: Rueda con los pies en ella apuntando en sentido antihorario mirarlo desde el lado del cubo.
14. Foot_Right X1: Rueda con los pies en él apuntando hacia la derecha mirándolo desde el lado del cubo.
15. Rueda X2: Ruedas con un borde texturado y ejes que se extienden desde las caras.
