Paso 10: Construcción - paneles laterales

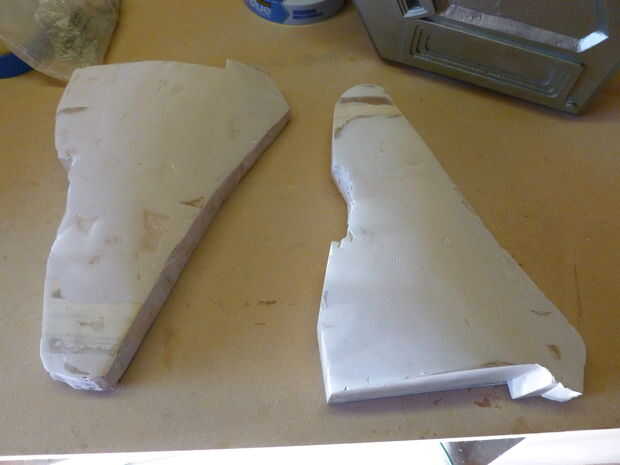

Lo primero que hice fue cortar las formas de estas 2 caras de MDF de 1/4" de manera que tendría la forma adecuada para trabajar con. El siguiente paso fue entrar en el modelo 3D y agarra las secciones transversales de las curvas. Hice esto cada 2 pulgadas o tan y corte hacia fuera las formas para crear una estructura de la costilla en las placas base. Luego rellena los huecos con restos de madera y aplica una capa de Bondo sobre la superficie a rellenar en cualquier puntos bajos. Después de algún tiempo bajo mi lijadora de mano, tenía una superficie que parecía imagen 1. Usted notará que son un espejo de cada uno y representan la forma de cada lado.

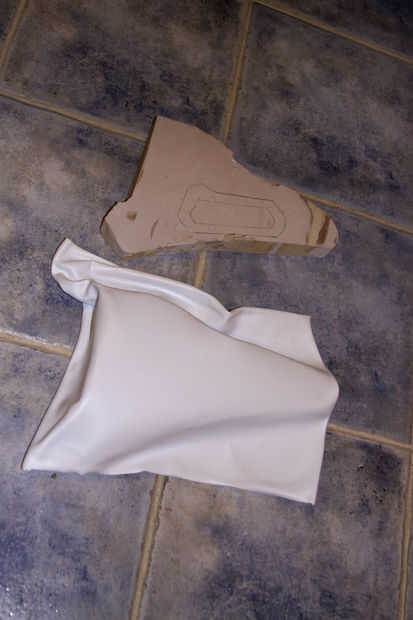

El siguiente paso es dar forma a las láminas de plástico a estas formas. Corta 4 trozos grandes de plástico de hoja de estireno a unos 3" más grande que la forma. Había precalentado el horno a 350 grados. Desde poner el plástico en la parrilla sería una mala idea, cogí un pequeño panel de cristal de IKEA para algo así como 5 dólares y poner en el horno. Esta pieza de vidrio es ligeramente más grande y luego las piezas de plástico que voy a poner en ellos. Una vez que el vidrio se calienta arrojó la primera hoja de estireno en el horno. Mantengo una estrecha vigilancia sobre él, comprobándolo cada 15 segundos o así para ver si es suave. Probablemente tomó aproximadamente un minuto. Utiliza un par de guantes de trabajo gruesos, me sacó la hoja y comencé inmediatamente presionando sobre la forma para el primer panel lateral. Una vez que haya enfriado y endurecido el plástico, ahora tenía la superficie curvada. Puedes ver lo que parece en la figura 2. Repetí este proceso 3 veces para darme los pedazos principales necesitados.

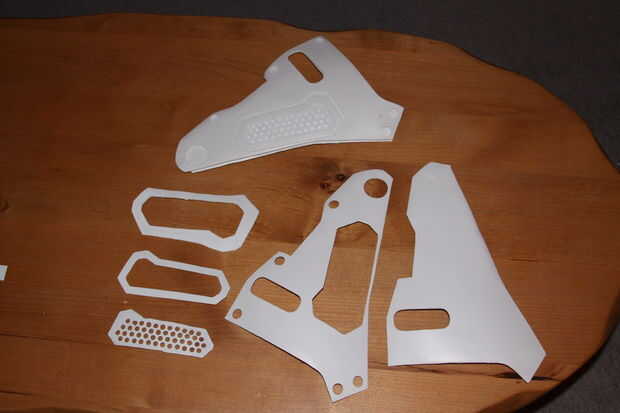

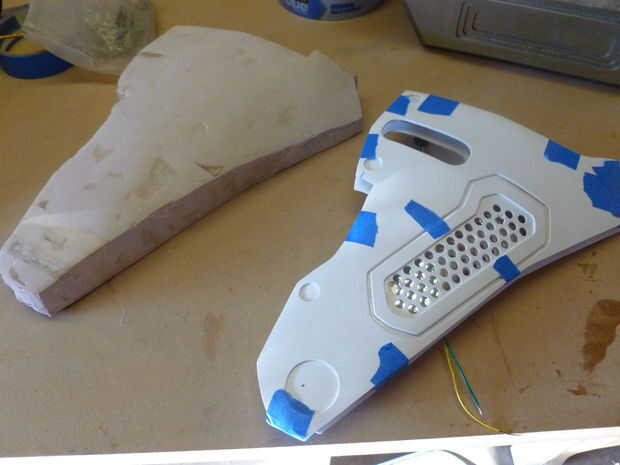

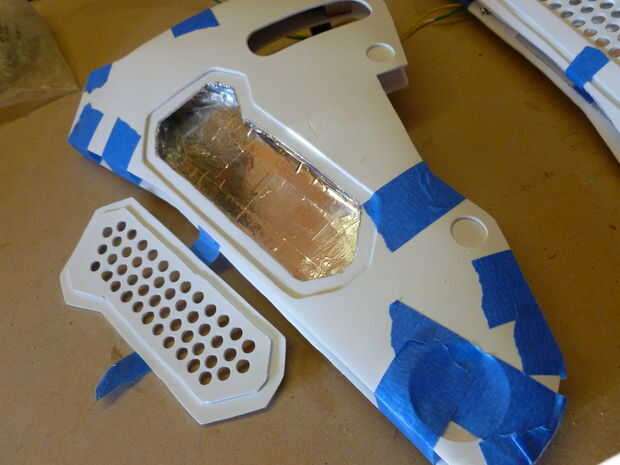

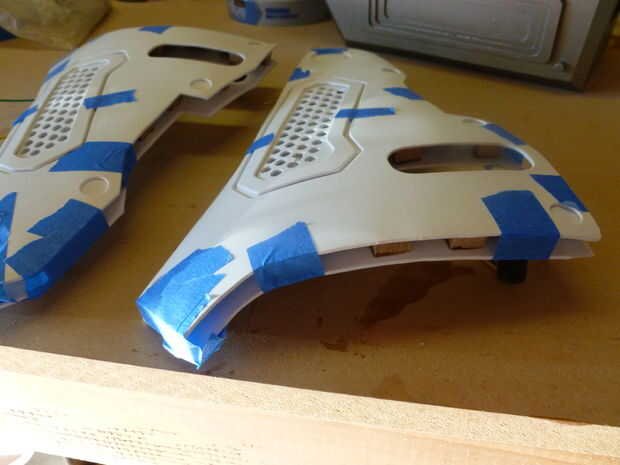

Utilizando los planos, había trazado de los patrones en estas piezas y recorto usando mi sierra y Dremel. También corté todas las formas y orificios internos. Cuadro 3 muestra el resultado de este trabajo. La ventilación cubre también pasó algún tiempo de calidad en el taladro de perforación muchos muchos agujeros. Tedioso. El siguiente es hasta los espaciadores. He cortado un montón de bloques pequeños de 1/2 de pulgada y había pegado todo alrededor de los bordes y alrededor de la mitad de apoyo. La pieza superior entonces estuviera pegada a estos y tuve una buena superficie sólida. Estos bloques también bloquear la forma, impidiendo que los paneles a flex-importante. Cuadro 4 se muestra un panel pegado junto y secado. La cinta de pintor azul está allí para sostener todo junto mientras se seca. Tuve un rollo de cinta de aluminio que cubre la cámara de luz, lo que es tan reflexivo como sea posible. Esto funcionó muy bien, como la cinta de aluminio es increíblemente delgado y muy reflexivo. Puedes ver en la imagen 5 cómo brillante es.

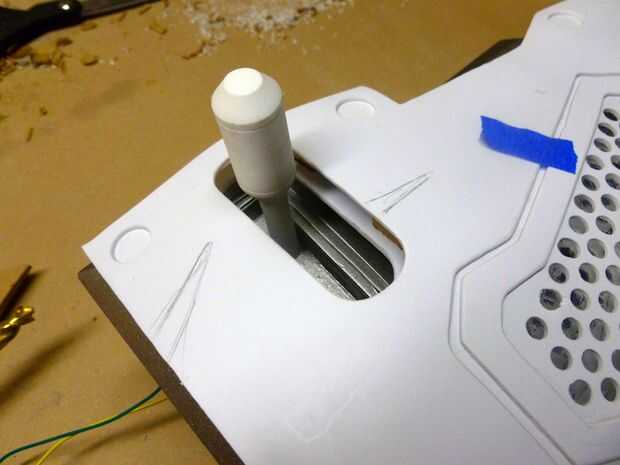

Lamentablemente no tengo una imagen, pero también se agregaron los 2 LEDs en esta etapa. Uno a cada lado de la cámara y los cables se unieron para ejecutar a través de uno de los puestos de apoyo que se conecte a la base principal del cuerpo. La última imagen, cuadro 7, muestra uno de los paneles laterales Unidos temporalmente a la base con la manija correspondiente en su lugar. Está empezando a ver bastante bien.
El último paso fue construir los bordes redondeados. He utilizado Apoxie Sculpt relleno en los bordes, suavizarlos hacia fuera tanto como sea posible. Hay una foto de la arcilla en su lugar durante el paso de textura gel, así que a buscarlo.
Materiales utilizados para esta sección
MDF
Pegamento para madera
Láminas de plástico de estireno
Bondo
Cinta de aluminio
Cinta de pintor
Herramientas utilizadas para esta sección
Sierra de cinta
Lijadora de banda
Lijadora de mano
Taladro de columna
Papel de lija
Horno
Dremel
Espesor par de guantes del jardín
