Gears of War 3 - hiper realista réplica de lanzador Digger (11 / 20 paso)

Paso 11: Construcción - Clip inferior

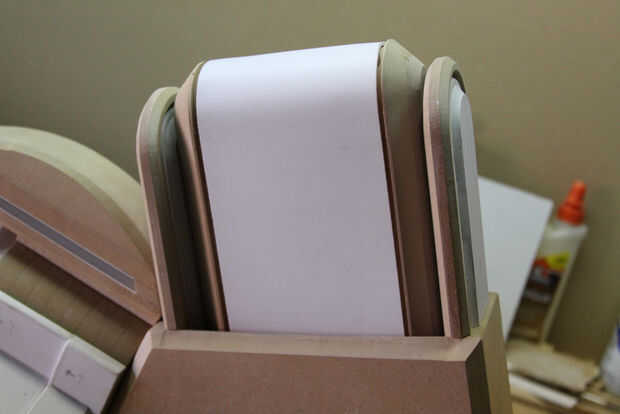

Este arma tiene un clip grande, pero es necesario mantener parte de los buscadores, así que tiene sentido.  Este paso será cubrir las tres piezas que componen esta parte de la pistola.  Los dos rieles y el clip actual.  Cuadro 1 muestra el final de la construcción básica para estas piezas como se verá en su lugar.  Todavía hay mucho trabajo por hacer en el clip, pero la mayor parte de es de envejecimiento y trabajo de detalle.  Vamos a empezar con los carriles laterales.

Rieles laterales

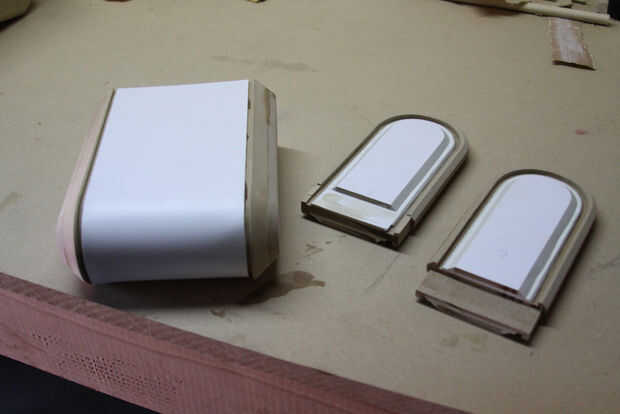

Una cosa interesante que descubrí al buscar sobre esta parte del diseño, fue que el clip y los carriles no son perpendiculares al lado de la base que se unen demasiado.  Si te fijas bien en el cuadro 1 que se dará cuenta de que las piezas son en ángulo ligeramente hacia la parte delantera de la pistola, el lado izquierdo de la pantalla.  Así que los rieles y clip con necesitan recortarse para adaptarse a este ángulo.  Los dos rieles ven más complicados luego que realmente son y eran bastante rápido y fácil de construir.  La pieza principal en ellos es de 1/4" pieza de MDF con otro 1/4" labio alrededor del borde que fue biselado en el router.  Dentro de es sólo 2 piezas de estireno en capas encima de la otra, cada vez más pequeñas con cada uno.  Solía esculpir Apoxie otra vez creado el bisel 45 entre las capas.  La parte inferior de cada barandilla fue con muescas para encajar dentro de la base.  Puedes ver este entallado en cuadro 4.  Como muchas otras piezas hay unas pocas piezas más de detalle, como tornillos que se agregarán.

Clip

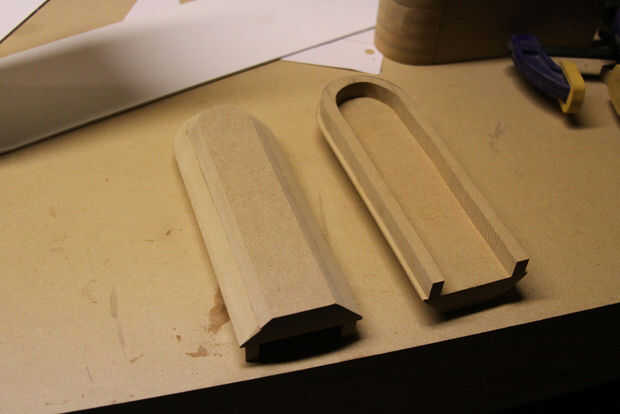

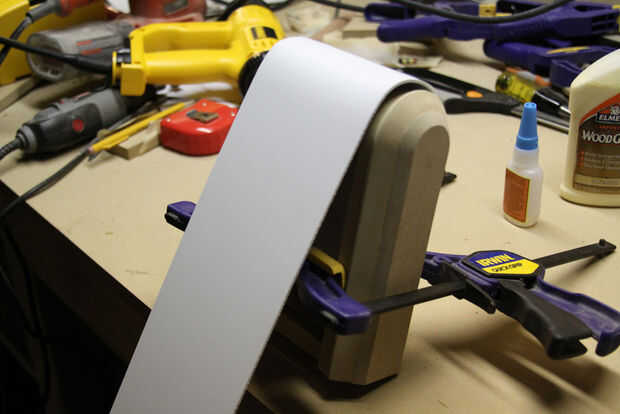

Debatí haciendo el clip extraíble pero decidió no era realmente necesario hacerlo puesto que el arma no significó realmente a manipular todo lo que mucho.  Pinza fija así es.  Primer paso fue construir las piezas de ángulo del lado del clip.  Cuadro 2.  Tomé un trozo de 1/2" y 1/4" MDF y pegados juntos, hacer un viaje en el enrutador para el borde biselado.  Dentro de esta pieza es un más pequeño 1/2 clip que mantenga la hoja de estireno y envolver alrededor de la pinza.  Se añadieron unas barras de soporte entre las dos partes para hacer una pieza grande.  Entonces tomó un gran pedazo de estireno y había pegado a un lado completo del clip.  Con mi pistola de calor el estireno alrededor de la curva de la curva y pegado al otro lado.  Cuadro 3 muestra el progreso de pegado el estireno hacia abajo.  El trabajo de base para el clip ya está terminado pero todavía tiene mucho trabajo de detalle para ir.  Obtendrá un montón de tornillos, correas de cuero, cuchilladas y textura en la superficie.  A ver este progreso en los próximos pasos.

Materiales utilizados para esta sección
MDF
Pegamento para madera
Plástico de estireno
Apoxie esculpir
Pegamento estupendo

Herramientas utilizadas para esta sección
Sierra de cinta
Lijadora de banda
router
Dremel
Abrazaderas
Pistola de calor
