Paso 6: Construcción - nariz delantera - parte 1
El truco para construir formas complicadas como estas está tratando de romper en pedazos más pequeños, menos complejos como muchos como sea posible. Siempre me encuentro que es mucho más fácil construir de esta manera y agregar en cada nueva obra como vas. Esto ha estado trabajando bien para mí hasta ahora, y te recomiendo esto como una buena regla a seguir.
Base posterior de la nariz

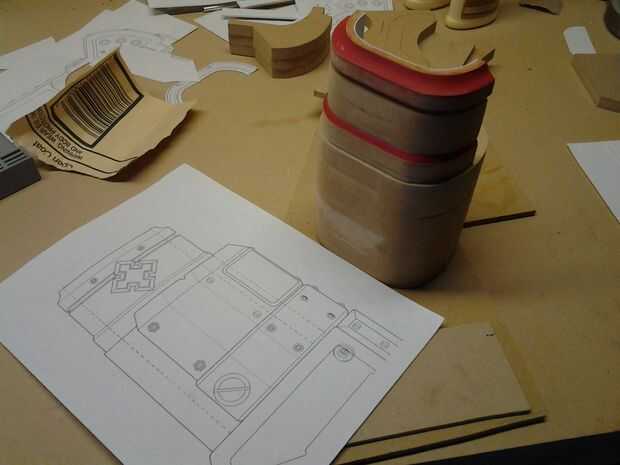

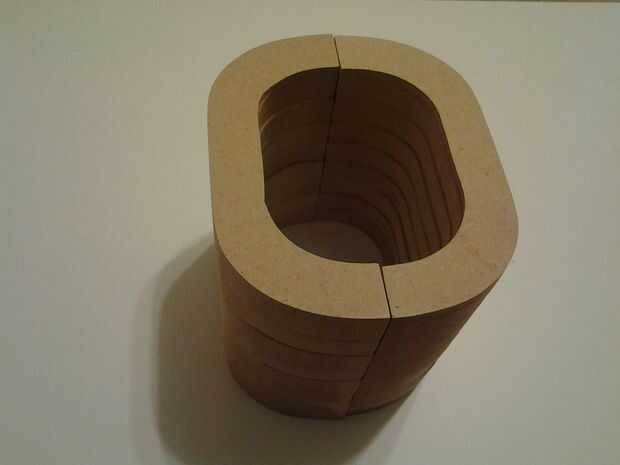

Empecé con la pieza posterior y el patrón de la mitad del cañón a 1/2" MDF 'varias' veces, cortamos todo y les pegan. Cuadro 1 muestra los lados izquierdo y derecho. Las superficies se lija suaves en una lijadora de banda. Para facilitar la pintura un poco, pegué hojas finas de estireno en el interior de cada pieza. Haciendo esto, no tener que aplicar varias capas de imprimación, lijar entre cada capa para obtener una superficie lisa. Se puede ver que el interior del cañón es blanco en la imagen 6. Esta pieza es ahora el núcleo principal que todas las otras piezas se unen también para la nariz completa.
Nariz delantera

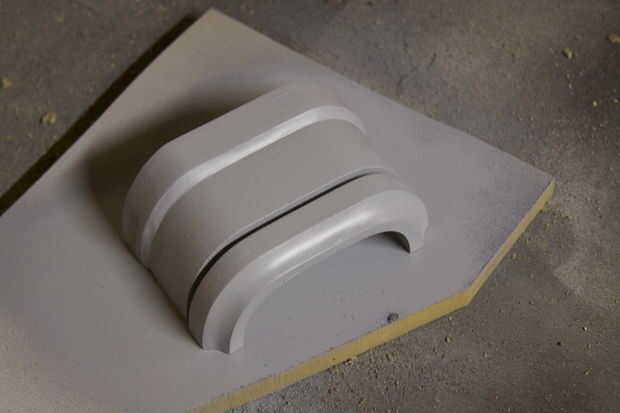

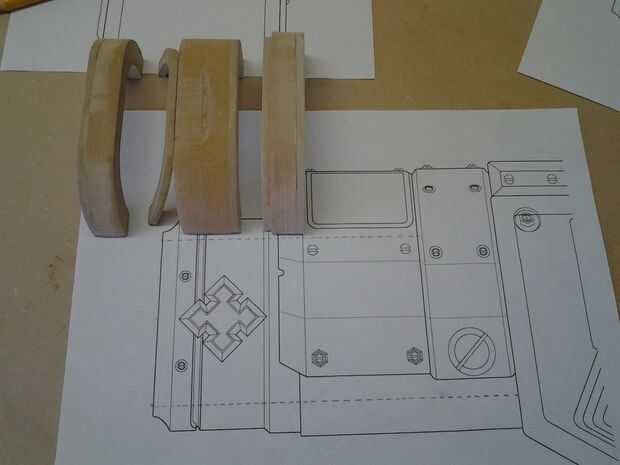

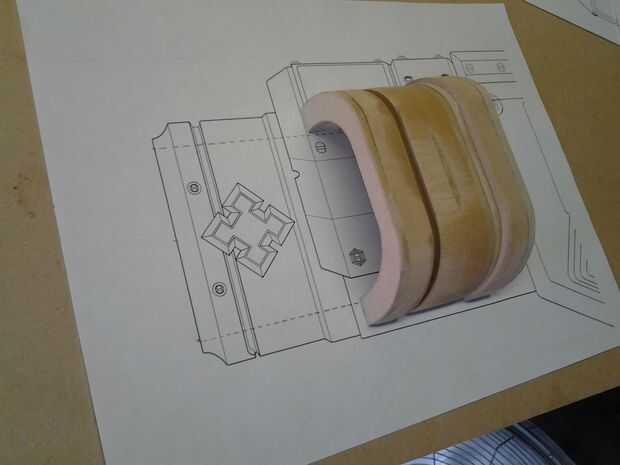

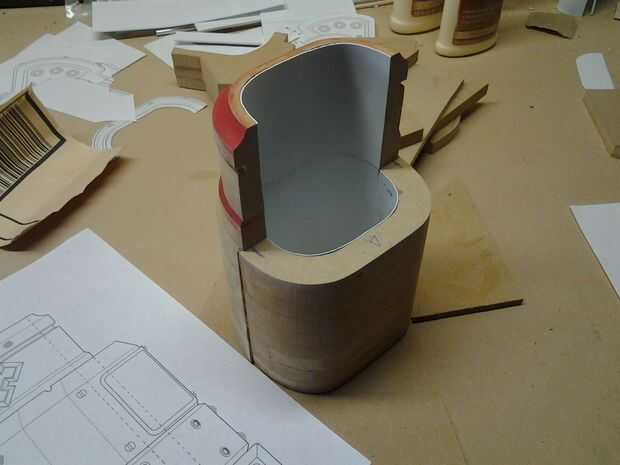

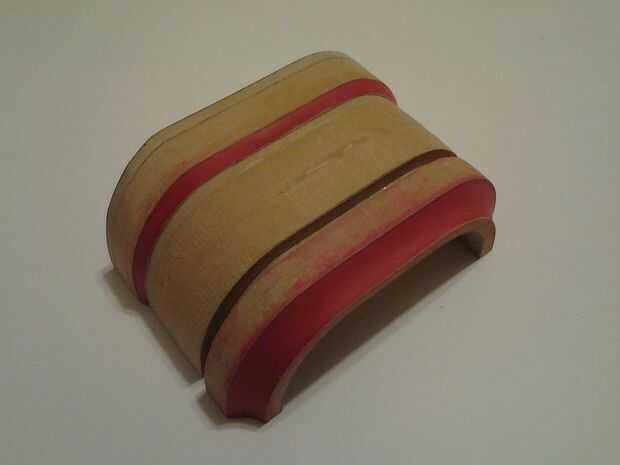

El siguiente paso fue crear la porción delantera de la nariz. Debido a los surcos y bordes biselados en esta pieza me decidí a construir sólo la mitad de la nariz y las 2 mitades que se pegan. Empecé de la misma manera cortando varias piezas de madera en diferentes tamaños necesarios según los planos, cuadro 2y luego había pegado todos juntos, cuadro 3. He utilizado Apoxie Sculpt para biselar los bordes necesarios. La escultura Apoxie es roja en la figura 4. Como la parte posterior de la nariz también cubrí el interior de esta pieza con una fina lámina de estireno por las mismas razones que antes. Fotos 5 y 6 muestran esto mitad alineada a la pieza posterior. El siguiente paso fue capa en capas de imprimación y lijar todo liso. Luego hacer un molde rápido de esta pieza y había fundido las 2 mitades de 300 Smoothcast. He pegado a éstos junto con pegamento, cuadro 10y se alisan los bordes con bondo y papel de lija.
Edificada de la parte posterior de la nariz

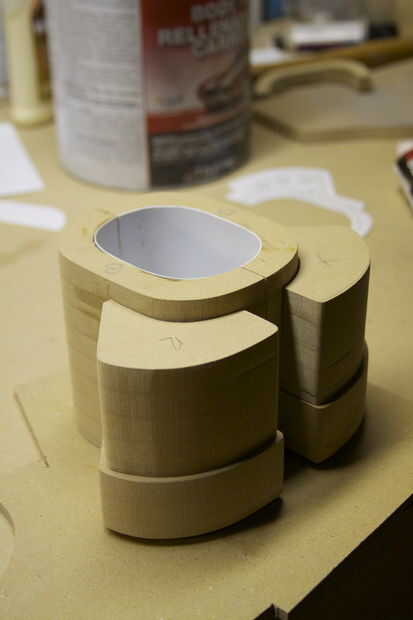

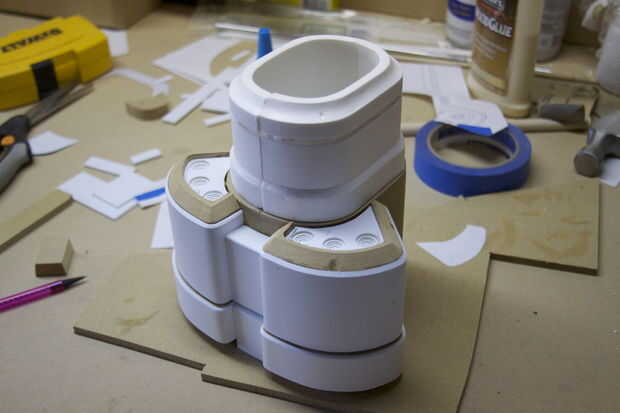

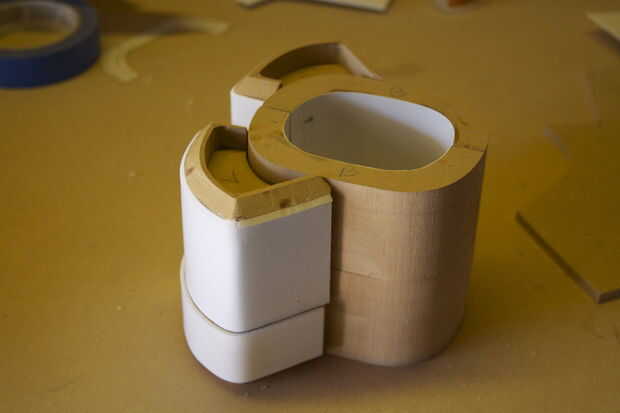

Volviendo a la parte posterior de la nariz. Que necesitaba construir los elementos adicionales. Utilizando los planos como una guía de cortar más piezas de MDF para construir la base de las más grandes superficies curvas, cuadro 9. Como antes he pegado todos juntos y les había lijado suave. Ahora hice algo un poco diferente aquí que lo que he hecho en el pasado. Una vez terminada esta nariz, va a tener un montón de profundas cuchilladas y ranuras cortadas en la superficie y para facilitar un poco más tarde, decidí que la mejor manera para mí hacer esto sería cubrir estas nuevas piezas de estireno gruesa. Entonces sería capaz de sacar trozos, espero que con buenos resultados y la limpieza mínima. Mi pistola es la herramienta ideal para doblar las piezas de plástico. Cortar varias piezas de estireno y me pega a la primera parte de las piezas. Usando la pistola de calor luego poco a poco calienta el plástico donde debían doblarse alrededor de la superficie y encolar como fui. Como una palabra de precaución, es muy fácil sobrecalentar el plástico o irregularmente calentarlo y terminan con un horrible pliegue justo en el centro de su curva. Terminé haciendo un montón de pruebas antes de el dulce para doblar las piezas de plástico. Cuadro 10 muestra estos recubiertos en sus hojas de estireno con el borde biselado. L siguiente añadida en los pequeños detalles en el cuadro 11 por taladrar varios tamaño más finas hojas de estireno y luego capas juntos para crear el efecto que se muestra. Continué a lo largo de este proceso hasta que todas las piezas fueron construidas y en su lugar.
Puesto que el casting para este proyecto es mínimo: no voy a entrar en detalles sobre cómo hacerlo aquí. Compro todos mis materiales de fundición de Materiales avanzados de Reynolds. Tienen un lugar cerca de donde vivo, que es muy conveniente. Su sitio web tiene una abundancia seria de información sobre fundición y fabricación del molde. Si el interesado en aprender más sobre estos temas, recomiendo Échales un vistazo. También ir en más detalle sobre bastidor en mi Portal Turret Instructable.
Materiales utilizados para esta sección
MDF
Pegamento para madera
Plástico de estireno
Apoxie esculpir
Pegamento estupendo
Extensión 25
Smoothcast 300
Herramientas utilizadas para esta sección
Sierra de cinta
Lijadora de banda
Taladro de columna
router
Dremel
Abrazaderas
