Paso 8: Construcción - nariz delantera - parte 3

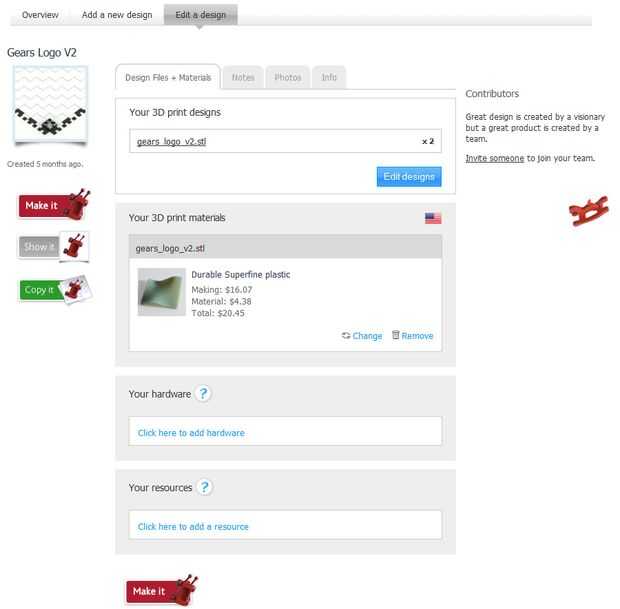

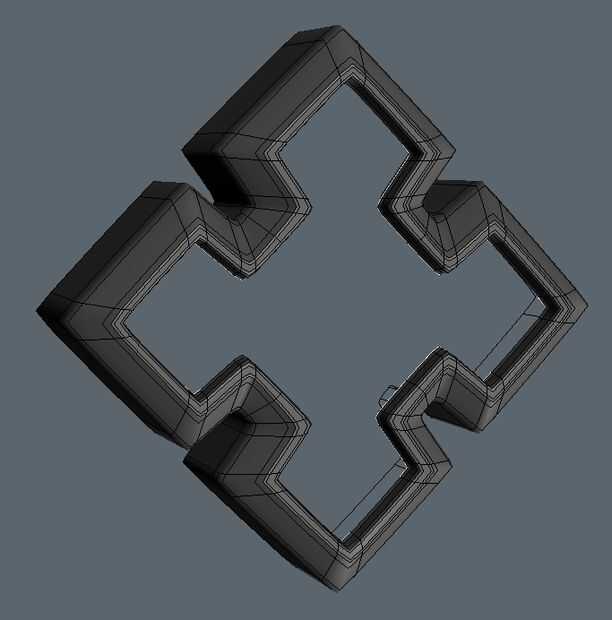

El logo en el frontal barril de la pistola es la única pieza de la pistola que decidí que sería más fácil tener 3D impreso en lugar tratando de hacer a mano. Toda la obra es sólo un poco más de una pulgada de ancho, tiene un montón de ángulos y biseles, y necesitaba 2 de ellas... que me ayudó a decidir a conseguir impreso. Estas piezas también se iluminarán como parte de la iluminación para la pistola entera. La pieza fue modelada rápidamente para arriba en Max, cuadro 1, referencia el modelo de alta resolución. Necesarios algunos ajustes para que sea listo para su impresión, como dando el espesor de las paredes y un labio para la pieza de acrílico empañó, así como algunos otros requisitos de la impresora. Decidí usar Ponoko para imprimir simplemente porque han utilizado en el pasado unos proyectos y han sido felices con los resultados. Hay bastantes opciones para impresión 3D y corte por láser así que le sugiere hacer una cierta investigación y mirando a su alrededor. Incluso podría ser un lugar en su área que puede hacerlo. El único lado es que puede tomar algunas semanas para obtener sus piezas. Cuadro 2 muestra mi página de orden de Ponoko. Impresión 3D puede conseguir costoso. Estas 2 pequeñas piezas vinieron a $20,45. Cuadro 3 muestra la pieza impresa final después de que ha sido la prueba montado en el lado de la nariz.

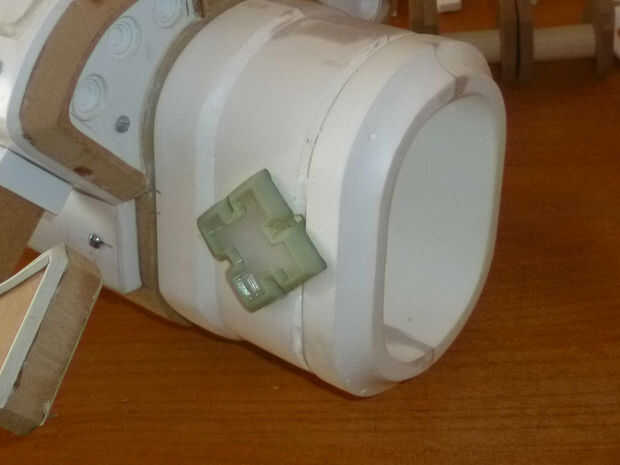

Después las piezas por fin llegaron de Ponoko, hice un molde para estar en el lado seguro en caso de que algo sucedió mientras estaba trabajando en ellos. De esa manera podría lanzar uno nuevo si es necesario y no tener que pedir una nueva. Localizar cada pieza en el lado del barril y con mi Dremel comenzado a aburrir a la cavidad que el LED. Después de algunos trabajos, que estaban listos para ir. También perforé un orificio de la parte posterior de la nariz en esta cavidad los cables. Se pegue en lugar después de que la nariz ha recibido su capa base de pintura metálica, para no tener que preocuparse por tratar que enmascare un área tan pequeña.
He incluido el archivo .stl a continuación que está listo para imprimir si alguien siente las ganas de probar Ponoko.
Materiales utilizados para esta sección
Extensión 25
Smoothcast 300
Herramientas utilizadas para esta sección
Ponoko
3D Studio Max
Dremel
