GEEKS son KEWL: Matriz de LED Arduino controlado 18 x 6 (en proceso)

objetivo: al final de este proyecto, espero poder mostrar el mensaje desplazable "KEWL son GEEKS" en una matriz de LED.

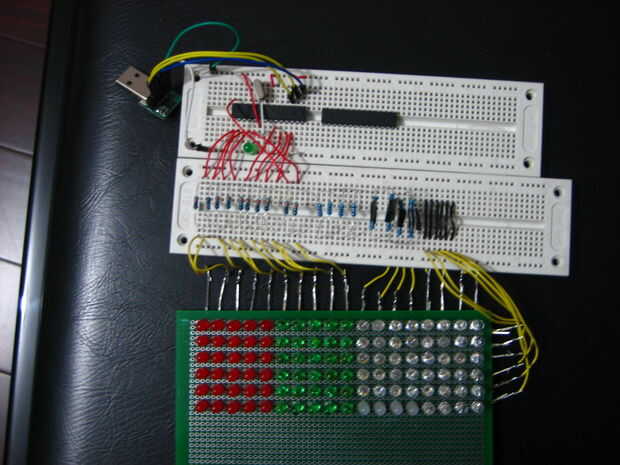

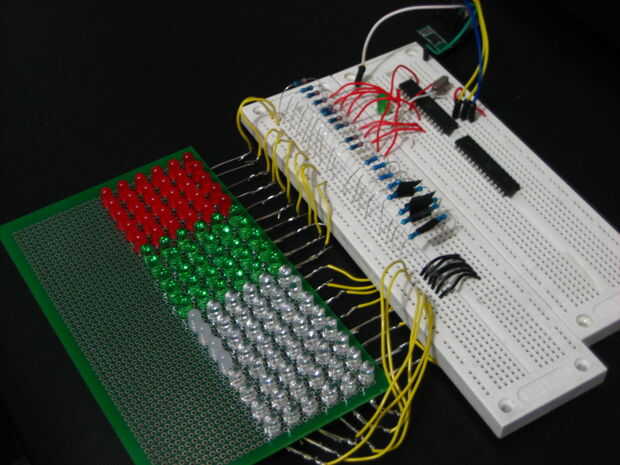

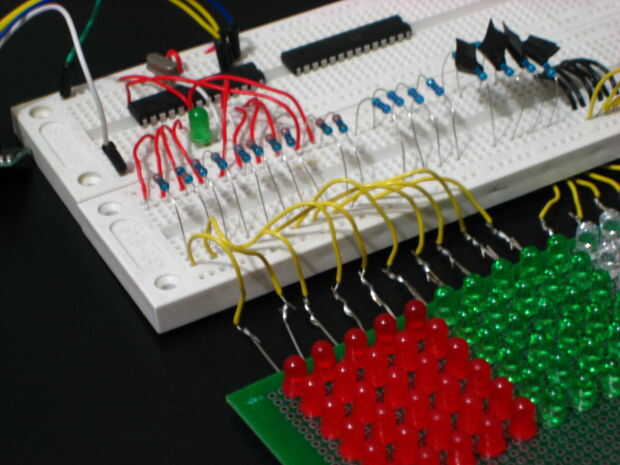

Hasta ahora, he construido el hardware necesario, que incluye una unidad hecha a mano de Arduino, un microcontrolador ATMega168, un panel de LED hechas a mano y un montón de resistencias. He anotado la imagen de abajo, para que pueda ver donde va cada parte en la configuración actual.

El siguiente paso es la programación del Arduino y ATMega168 a la luz de los LEDs, que ahora estoy trabajando en.

Como se mencionó antes, se trata de un trabajo en progreso; Yo actualizando este Instructable conforme pasa el tiempo.
