Gel de electroforesis sistema integrado (GelIS) (3 / 7 paso)

Paso 3: Placa electrónica unidad

En primer lugar, retire el papel desde el panel de LED y pegarlo en el centro de la parte inferior de la mitad de la placa inferior.  Esto debe estar en el lado cerca de la abertura del semicírculo.  Asegúrese de que los cables del punto en la misma dirección que el cuadro.

Luego añadir la bornera en la parte superior derecha de la imagen.  Son tornillos de nylon de 4-40 conectados a la placa con tuercas de nylon de 4-40.

Instale el convertidor de impulso de alta tensión en la esquina superior izquierda.  Asegúrese de que los bloques de terminales apuntando hacia la bornera que acaba de agregar.  Debe fijarse con dos más 1" nylon 4-40 tornillos y nylon hexagonal tuercas.

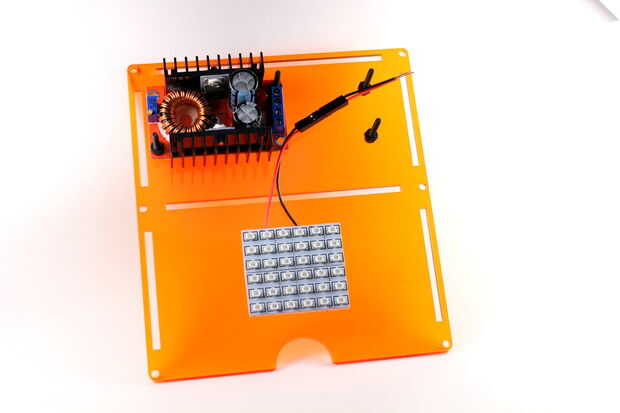

Cuando haya terminado, debe tener algo que se parece a la imagen.
