Gel de electroforesis sistema integrado (GelIS) (5 / 7 paso)

Paso 5: Terminar el cableado

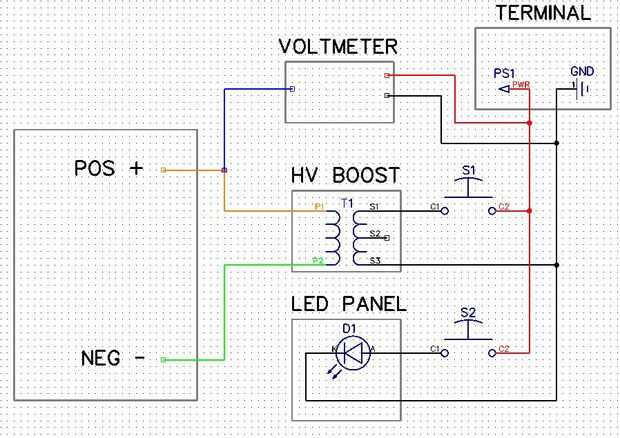

El siguiente paso es terminar el cableado.  Se muestra el esquema arriba - mientras sigues ese diagrama que debe estar bien.  Básicamente, entre el convertidor de impulso de alta tensión y el positivo terminal quieres conectar un interruptor y entre el terminal positivo de lo LED del panel y el terminal positivo un interruptor así.

Para ello, necesitará tomar los extremos pelados de los cables para la electrónica y sujete a los postes que se colocan entre sí eléctricamente.  Esto se hace envolviendo los extremos del alambre alrededor de los postes, y intercalando entre hardware de acero inoxidable.  Siempre poner arandelas entre cables y siempre poner las arandelas en el extremo de las pilas de los sujetadores.

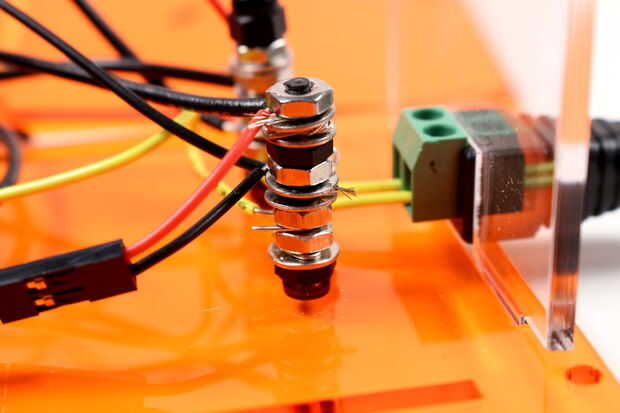

Para el puesto más cercano al borde, tienes que conectar el cable positivo de la terminal (debe ser marcado con una) tanto de los interruptores y el poder para el voltímetro.  La pila exacta de abajo hacia arriba es:

arandela de acero inoxidable
cable al borne positivo del bloque de conector de barril
tuerca de acero inoxidable
arandela de acero inoxidable
cable del interruptor
arandela de acero inoxidable
tuerca de acero inoxidable
arandela de acero inoxidable
cable del interruptor
arandela de acero inoxidable
tuerca de acero inoxidable
arandela de acero inoxidable
cable rojo del voltímetro
arandela de acero inoxidable
tuerca de acero inoxidable

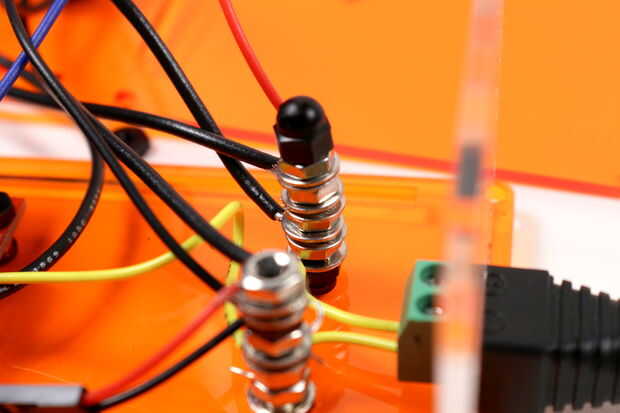

Para el puesto de enlace, necesita dos áreas separadas de la conductividad.  También necesita tener cuidado de conectar el interruptor derecho para que el interruptor cerca del voltímetro se convierte en el poder, no los leds.  De arriba a abajo, esta pila es:

arandela de acero inoxidable
cable al negativo del bloque de terminal
arandela de acero inoxidable
tuerca de acero inoxidable
arandela de acero inoxidable
alambre-del convertidor boost (ver última imagen)
arandela de acero inoxidable
tuerca de acero inoxidable
arandela de acero inoxidable
cable negro del panel del LED
arandela de acero inoxidable
tuerca de acero inoxidable
tuerca de nylon
arandela de acero inoxidable
cable del interruptor del interruptor inferior (no junto al voltímetro)
cable rojo del panel del LED
arandela de acero inoxidable
tuerca de acero inoxidable

Ahora que todo se hace, puede probar el panel led.  Enchufe la energía-el LED deberá encenderse al pulsar el botón!

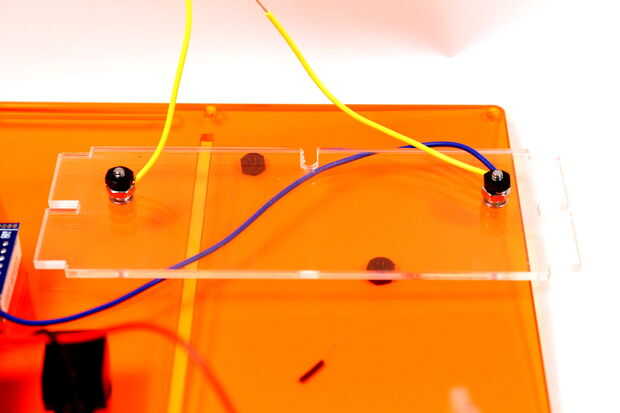

Hay dos conexiones más para hacer las conexiones que llevan a cabo energía a la bandeja de gel.  Estos vienen de hacia fuera y - fuera el convertidor boost.  Estos se realizan a la pieza transparente de plástico que se muestra en la figura 4.  Con la muesca mirando hacia fuera, el cable azul desde el voltímetro se debe empernar al cable de salida a la derecha y - hacia fuera el alambre se debe empernar a la izquierda.  Vistazo a la foto 4 Si usted está confundido-it es mucho más fácil de explicar con una imagen.

Eso es todo para el cableado!  Vamos a cerrar para arriba!
