Gel de electroforesis sistema integrado (GelIS) (6 / 7 paso)

Paso 6: Montar la parte trasera

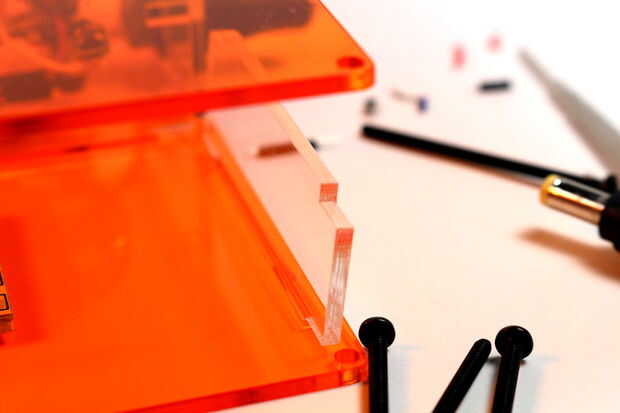

Ahora es el momento de montar la estructura de la caja.  Hay sólo dos piezas para encontrar ahora.  Uno es un pedazo claro rectangular grande con sin agujeros en él y el otro parece apenas la placa de la foto 4, sólo no tiene ningún recorte para el bloque de terminales en él.  combinado con la barra invertida, que tiene el cable azul voltímetro atornillado a él y la pared con el bloque terminal en él, estas cuatro piezas hacen los cuatro laterales del compartimento eléctrico.  El tablero se va en la ranura intermedia, mientras que la parte trasera (pieza rectangular grande) va en la ranura más cercana a la fuente de alimentación.  La pared lateral con el adaptador va cerca de los postes, y la última pared lateral es opuesta a la.  Echale 2 imagen para una vista de la pared lateral sin el agujero.

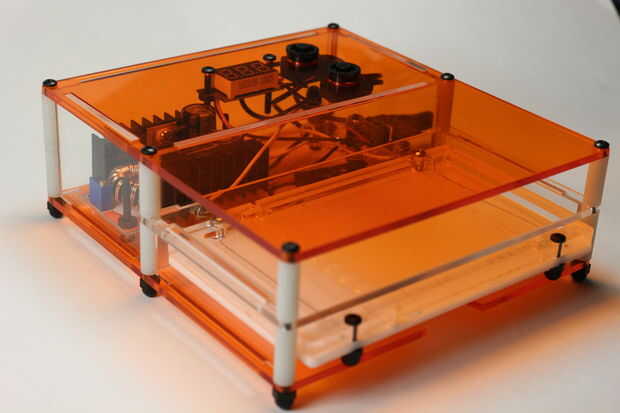

Una vez en las piezas, ajuste las tapas de las cuatro piezas en la placa superior de la naranja.  El cuadro está casi listo!  Ahora el siguiente paso es agregar los espaciadores y los pernos.  Coge dos. 75" distanciadores largos y uno. 125" espaciador.  Éstos apoyan la parte posterior de la caja.  Puedes ver en el cuadro cuatro.  Ambos agujeros traseras utilizan esta pila de espaciadores.  Poner debajo del orificio de montaje y deje un 2" negro óxido acabado gota de 4-40 a través de ellos.  Luego tapa el tornillo con una tuerca de la bellota.  Asegúrese de que la tuerca es en la parte inferior de los actos de la caja es como un pie para la caja.

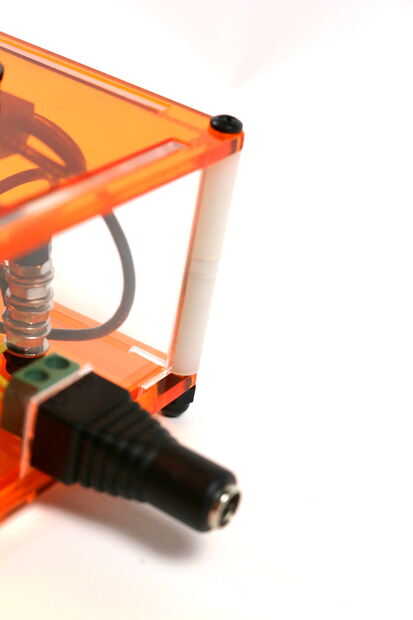

Las pilas de frente cuatro separadores son ligeramente diferentes, porque no tienen. 125" espaciadores en ellos.  Para instalar estos primera ranura de espaciadores en las paredes de seguridad y coloque el estante de encima de ellos.  Ver fotos 2 y 3 para referencia.  Luego un espaciador va en la parte superior e inferior de la plataforma y una de 2" largo de 4-40 tornillo cae a través de los espaciadores.  Todos estos tornillos Atornille las tuercas bellota.  En el punto, el cuadro está terminado!
